01إضافات العناصر الصغرى في الأسمدة
وزن العناصر الصغرى والإضافات المستخدمة بنسب منخفضة في وصفات الأسمدة بشكل منفصل قبل إضافتها إلى الخليط.
مصانع الأسمدة والتحبيبالجرعات الدقيقة – جرعات موزونة لمكونات الوصفة منخفضة النسبة
PRO MAKINA · الجرعات الدقيقة
- المهمة
- جرعات موزونة للمكونات منخفضة النسبة
- التلقيم
- ناقل لولبي للجرعات أسفل كل قادوس
- الوزن
- قادوس وزن مشترك على خلايا تحميل
- التحكم
- وزن متتابع وفق الوصفة، PLC/HMI
نظرة عامة
وزن منفصل للمكونات المستخدمة بكميات صغيرة
تتيح الجرعات الدقيقة وزن الإضافات والعناصر الصغرى ومكونات البريمكس المستخدمة بنسب منخفضة في الوصفة وتقديمها إلى العملية على أساس الوزن؛ فلو وُزنت على ميزان المكونات الرئيسية لضاعت الكميات الصغيرة ضمن نطاق قياس الميزان، لذا يُستخدم نظام وزن منفصل وأصغر.
يبقى كل مكون في قادوسه الخاص، ووفق تسلسل الوصفة يعمل الناقل اللولبي أسفل القادوس المعني ويلقّم المنتج في قادوس الوزن المشترك المركب على خلايا التحميل، وعند الاقتراب من الهدف يخفض محول التردد سرعة اللولب فيتحول التلقيم من خشن إلى دقيق للاقتراب من الكمية المستهدفة.
بعد وزن جميع المكونات بالتتابع يُفرغ القادوس وتُنقل الدفعة إلى الخلاط أو خط الوصفة، وتُدار الوصفات ونتائج الوزن والتسلسل عبر PLC/HMI.
01مخطط العملية
تدفق العملية في الجرعات الدقيقة
يوضح المخطط تلقيم المكونات الدقيقة من القواديس بالنواقل اللولبية إلى قادوس الوزن ووزنها بالتتابع وفق الوصفة ثم نقلها إلى الخلاط عند اكتمال الأهداف، بينما الخلاط والخط التالي معدات منفصلة.
مرّر المخطط أفقياً لعرضه كاملاً.
خط المنتج
- 1
القواديس الدقيقة: يبقى كل مكون إضافي أو دقيق في قادوسه الخاص.
- 2
التلقيم اللولبي: يعمل لولب المكون التالي في التسلسل فينساب المنتج إلى قادوس الوزن.
- 3
تلقيم خشن ودقيق: عند الاقتراب من الهدف يخفض المحول سرعة اللولب.
- 4
النقل إلى الخلاط: بعد وزن جميع المكونات يُفرغ القادوس إلى الخلاط أو خط الوصفة.
التحكم في الوصفة
- A
اختيار الوصفة: يحدد PLC/HMI المكونات والكميات المستهدفة والتسلسل.
- B
سجل الوزن: تُسجَّل الكمية الموزونة لكل مكون وتُقارن بالوصفة.
في الإضافات المسحوقة المعرضة للتقوس تُقيَّم هندسة القادوس ومساعدات الانسياب في التصميم لضمان ثبات التلقيم اللولبي.
02التطبيقات
مجالات استخدام الجرعات الدقيقة
01

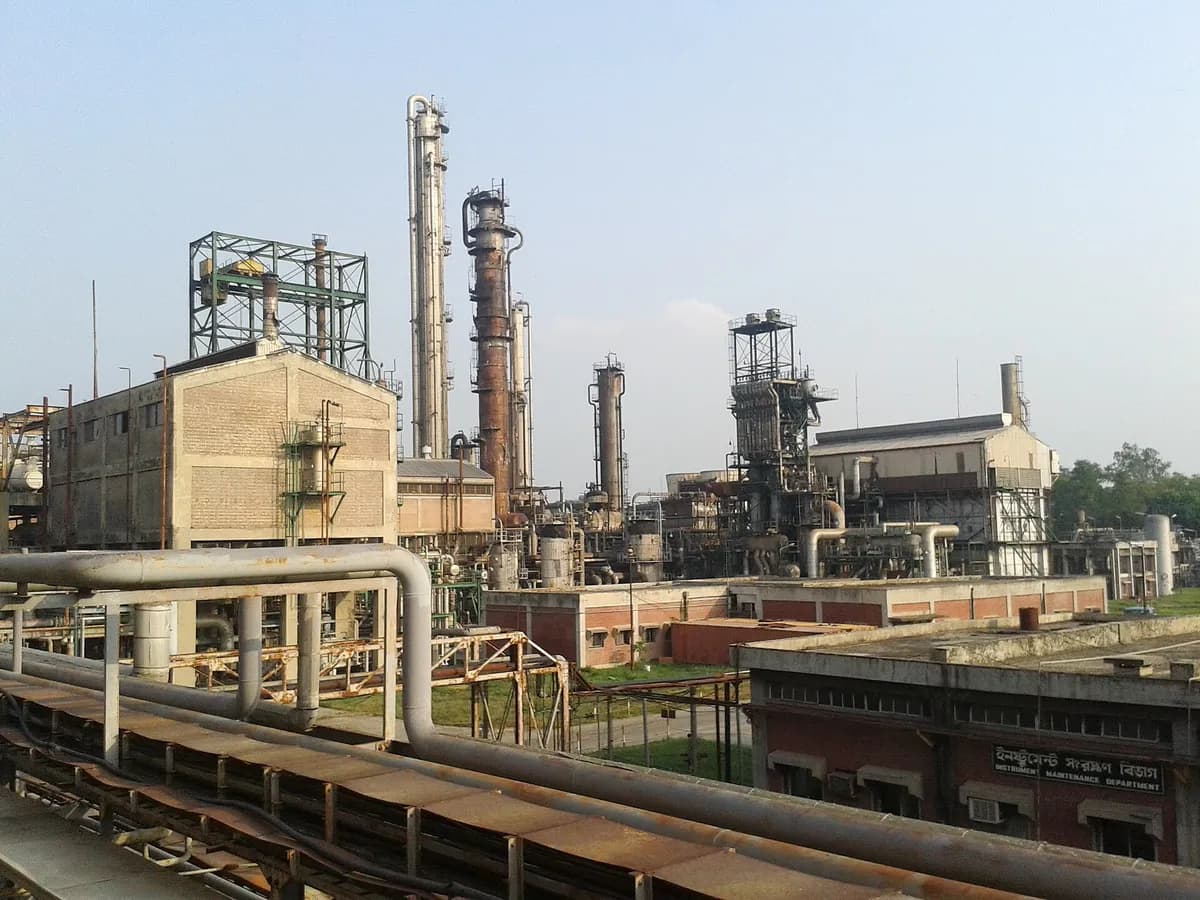

02الإضافات الكيميائية والأصباغ
وزن المحفزات والأصباغ والإضافات المسحوقة المشابهة وفق الوصفة في العمليات الكيميائية، مع تقييم شفط الغبار حسب المنتج.
الصناعات الكيميائية والتحويلية
03بريمكس الأعلاف والفيتامينات
وزن البريمكس والفيتامينات والإضافات المعدنية بشكل منفصل عن وصفة العلف الرئيسية، بينما تُلقَّم المعادن ذات الكميات الأكبر بالجرعات الكبيرة.
الجرعات الكبيرة
03التصميم والتصنيع
تصميم وتصنيع أنظمة الجرعات الدقيقة حسب المشروع
تصمم PRO MAKINA أنظمة الجرعات الدقيقة وفق عدد المكونات وكمية كل مكون في الوصفة وخصائص انسياب المنتج وزمن الدفعة، مع اختيار هندسة القواديس ومقاس اللولب وقادوس الوزن ونطاق خلايا التحميل معًا.
- ناقل لولبي لكل قادوس
- تلقيم خشن ودقيق بمحول تردد
- ميزان خلايا تحميل بوصلات مرنة
- إدارة الوصفات عبر PLC/HMI
بيانات تصميم العملية
- 01
المكونات
عدد المكونات ونوع المنتج وحجم الحبيبات والكثافة الظاهرية والرطوبة.
- 02
كمية الجرعة
الكمية المستهدفة لكل مكون في الدفعة ونطاق الوصفات.
- 03
سلوك الانسياب
قابلية الانسياب والتقوس والالتصاق وهندسة القادوس.
- 04
التلقيم والوزن
مقاس اللولب ونطاق الميزان والانتقال من الخشن إلى الدقيق.
- 05
التحكم والتوصيل
PLC/HMI وعدد الوصفات وشفط الغبار ووصلة الخلاط.
تُحدَّد دقة الوزن وكمية الدفعة وزمنها من بيانات المكونات والوصفات، ولا تُذكر قيم عامة في هذه الصفحة.
04المعرض
معرض صور الجرعات الدقيقة
05الأسئلة الشائعة
أسئلة شائعة حول الجرعات الدقيقة
ما الجرعات الدقيقة؟
وزن الإضافات والعناصر الصغرى ومكونات البريمكس المستخدمة بنسب منخفضة في الوصفة على ميزان منفصل وتقديمها إلى العملية على أساس الوزن.
كيف يعمل نظام الجرعات الدقيقة؟
يعمل اللولب أسفل كل قادوس وفق تسلسل الوصفة ويلقّم المنتج في قادوس الوزن على خلايا التحميل، وقرب الهدف يخفض المحول السرعة، وبعد وزن جميع المكونات يُفرغ القادوس.
ما الفرق بينها وبين الجرعات الكبيرة؟
تستخدم الجرعات الدقيقة ميزانًا بنطاق أصغر وتلقيمًا لولبيًا للمكونات قليلة الكمية، بينما تزن الجرعات الكبيرة المكونات ذات الكميات الأعلى بقواديس وموازين أكبر.
ما دقة الوزن؟
تعتمد الدقة على الانسياب والكمية المستهدفة ونطاق الميزان واختيار اللولب، وتُحدَّد لكل مشروع دون ذكر قيمة عامة.
ما المعلومات المطلوبة لعرض السعر؟
قائمة المكونات وخصائصها وكمية كل مكون في الدفعة وعدد الدفعات وعدد الوصفات وبيانات الخلاط.
