Silis Kumu Kurutma Tamburu
Silis kumu kurutma tamburu; aşındırıcı kum akışını hedef nem değerine düşüren, gövdesi, iç kaldırıcı kanatları, ringleri, roleleri ve tahrik sistemi aşınma yüküne göre tasarlanan döner kurutma makinasıdır. Bu sayfa; tesis akışını anlatan silis kumu kurutma prosesi içeriğinden farklı olarak tamburun kendisine, yani makine tasarımına odaklanır.
Kum Kurutma Makinası
Silis Kumu Kurutma Tamburunda Makine Odaklı Yaklaşım
Silis kumu kurutma tamburu; aşındırıcı kum akışını hedef nem değerine düşüren, gövdesi, iç kaldırıcı kanatları, ringleri, roleleri ve tahrik sistemi aşınma yüküne göre tasarlanan döner kurutma makinasıdır. Bu sayfa; tesis akışını anlatan silis kumu kurutma prosesi içeriğinden farklı olarak tamburun kendisine, yani makine tasarımına odaklanır.
Silis kumu, sertliği yüksek ve aşındırıcı bir mineraldir. Bu nedenle rotary sand dryer olarak da bilinen kum kurutma tamburunda gövde sacı, iç kanatlar, besleme oluğu, çıkış davlumbazı ve toz hattı standart ürünlere göre daha dayanıklı tasarlanmalıdır. Yanlış malzeme seçimi, birkaç sezonda kanat ve gövde kalınlığının erimesine neden olabilir.
Tamburun çapı, boyu, L/D oranı, devri, eğimi ve doluluk oranı; kumun tane boyutuna, giriş nemine ve hedef kapasiteye göre birlikte hesaplanır. Tesisin tamamını kapsayan akış için silis kumu kurutma prosesi içeriği, hesap adımları için kurutma tamburu hesaplama rehberi bu sayfayla birlikte okunmalıdır.
Silis Kumunda Tambur Tasarımı Neden Kritiktir?
Aşındırıcı kum akışında tambur ömrü, kanat geometrisi ve tahrik güvenliği; kapasite kadar yatırımın geri dönüşünü de belirler.
Aşınmaya Dayanım
Mineral ve kum hatlarında tambur gövdesi, iç kanatlar ve transfer ekipmanları aşındırıcı yük altında çalışır. Tasarım buna göre güçlendirilmelidir.
Düşük Nem Hedefi
Eleme, sınıflandırma, stoklama ve paketleme öncesi düşük ve stabil nem değeri, ürün kalitesi ile proses sürekliliği için kritik rol oynar.
Toz ve Eleme Uyumu
Kurutma sonrasında ürünün doğrudan eleme sistemine girebilmesi için gaz hattı, siklon ve filtre tarafı da ürün davranışına göre tasarlanmalıdır.
Saha Koşullarına Uyum
Maden sahalarında yerleşim, bakım erişimi ve açık alan koşulları tambur tasarımını doğrudan etkiler. Mekanik çözüm saha gerçekliğiyle birlikte okunmalıdır.

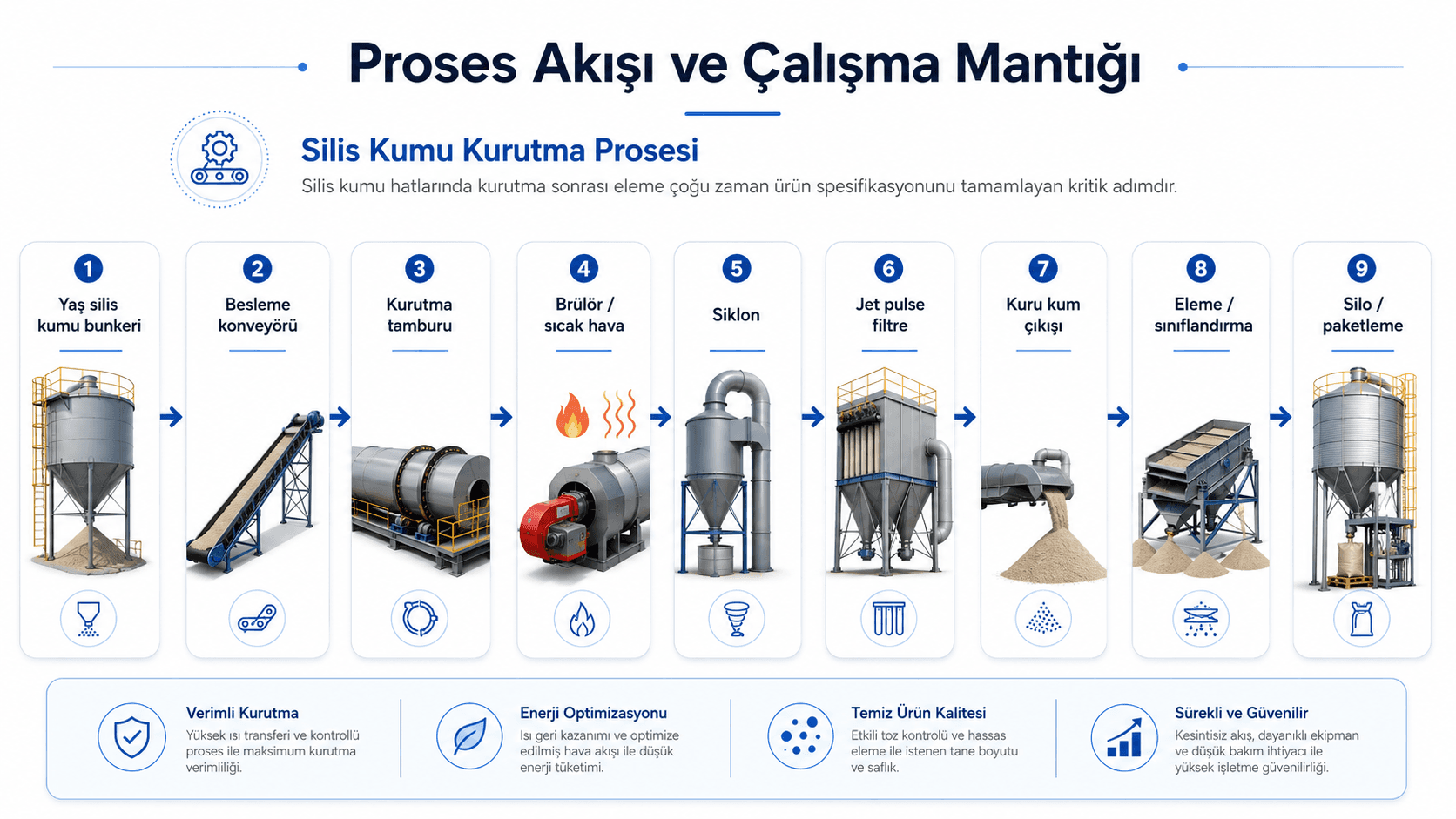

Silis Kumu Kurutma Tamburu Hangi Adımlarla Çalışır?
Tambur İçi Çalışma Adımları
Silis kumu tamburunda her bölge farklı aşınma yükü görür; giriş spiralleri, kaldırıcı kanatlar ve çıkış bölgesi ayrı ayrı değerlendirilmelidir.
Kontrollü Besleme
Nemli kum, bunker ve besleme oluğu üzerinden tambura dengeli şekilde verilir.
Besleme bunkerini incele →Giriş Bölgesi ve Spiral Kanatlar
Giriş spiralleri ürünü hızla iç bölgeye taşıyarak giriş davlumbazında birikmeyi önler.
Kurutma tamburunu incele →Kaldırıcı Kanat Bölgesi
İç kanatlar kumu kaldırıp perde halinde dökerek sıcak hava ile temas yüzeyini artırır.
Tasarım kriterlerini incele →Sıcak Gaz Teması
Brülörden gelen sıcak gaz, kum perdesinin içinden geçerek nemi buharlaştırır.
Brülör seçimini incele →Ring, Role ve Tahrik
Tambur; ringler üzerinden rolelere oturur, zincir-dişli veya redüktörlü tahrikle döndürülür.
Tambur sistemlerini incele →Çıkış Davlumbazı ve Toz Hattı
Kuru kum çıkışa alınırken tozlu egzoz, siklon ve jet pulse filtreye yönlendirilir.
Fan ve filtre seçimini incele →Tambur İçi Çalışma Adımları
Tambur Çapı, Boyu ve L/D Oranı
Silis kumu için tambur çapı; gaz hızını kum taneciklerini sürüklemeyecek seviyede tutacak şekilde seçilir. İnce kumlu hatlarda gaz hızı sınırı çapı büyütebilir. Tambur boyu ise hedef kalış süresini sağlayacak şekilde belirlenir; kum hatlarında 10-15 dakikalık kalış süresi ve 4-6 aralığında L/D oranı yaygın başlangıç değerleridir.
Devir ve eğim, kumun tambur içindeki perde davranışını kontrol eder. Eğim çoğu uygulamada %2-4 aralığında değerlendirilir; kesin değerler kapasite hesabıyla birlikte doğrulanır.
Silis Kumunun Tambur Tasarımına Etkisi
Kumun tane boyutu, serbest silika içeriği ve aşındırıcılığı; malzeme seçiminden kanat geometrisine kadar bütün mekanik kararları etkiler.
Malzeme Özelliği ve Tasarım Karşılığı
| Malzeme özelliği | Olası proses problemi | Makina tasarımına etkisi | Önerilen yaklaşım |
|---|---|---|---|
| Yüksek aşındırıcılık | Gövde ve kanatlarda hızlı incelme | Sac kalınlığı ve malzeme kalitesi artırılır | Aşınma plakaları ve değiştirilebilir kanatlar |
| İnce tane fraksiyonu | Hava ile sürüklenme ve ürün kaybı | Gaz hızı sınırlanır, çap büyütülür | Siklon ön ayırma ve jet pulse filtre |
| Yüksek toz yükü | Filtre tıkanması ve emisyon riski | Toz hattı geniş boyutlandırılır | Filtre alanı toz yüküne göre seçilir |
| Serbest akışlı yapı | Hızlı çıkış ve yetersiz kuruma | Eğim ve kanat açısı dengelenir | Kalış süresi hesapla doğrulanır |
| Düşük hedef nem | Yetersiz termal temas | Kanat sayısı ve perde kalitesi artırılır | Kaldırıcı kanat geometrisi ürüne göre seçilir |
İç Kaldırıcı Kanatlar ve Aşınma Koruması
Silis kumu tamburlarında iç kanatlar hem kurutma verimini hem de bakım periyodunu belirler. Kanatların cıvatalı ve değiştirilebilir yapılması, gövdeyi sökmeden yenileme imkânı verir. Giriş ve çıkış bölgelerinde aşınma plakaları, gövde sacını doğrudan kum temasından korur.
Gövde izolasyonu ve dış sac kaplaması; yüzey sıcaklığını düşürerek hem enerji kaybını hem de iş güvenliği riskini azaltır.
Ring, Role ve Tahrik Sistemi
Tambur ağırlığı ve ürün yükü ringler üzerinden taşıyıcı rolelere aktarılır. Role açısı, ring genişliği ve yanal baskı ruloları; tamburun eksenel kararlılığını sağlar. Tahrik tarafında zincir-dişli veya redüktör-pinyon çözümleri kapasiteye ve çalışma saatine göre seçilir.
Tozlu kum ortamında yatak ve redüktör korumaları, sızdırmazlık elemanları ve otomatik yağlama tercihleri tambur ömrünü doğrudan etkiler.
Giriş-Çıkış Davlumbazları ve Sızdırmazlık
Davlumbazlar, tamburun sabit hatla birleştiği bölgelerdir ve negatif basıncın korunması için sızdırmazlık kritik önemdedir. Kaçak hava, hem enerji verimini düşürür hem de toz emisyonunu artırır. Silis kumu hatlarında davlumbaz iç yüzeylerinde aşınmaya dayanıklı kaplama değerlendirilir.
Mekanik Bakım ve İşletme
Kum kurutma tamburlarında periyodik bakım; kanat kalınlık ölçümü, ring-role yüzey kontrolü, tahrik boşluk ayarı ve sızdırmazlık elemanlarının yenilenmesini kapsar. Doğru tasarlanmış bir tamburda bu kontroller üretimi durdurmadan planlanabilir.
- Kanat ve gövde kalınlık takibi
- Ring ve role yüzey kontrolü
- Tahrik zinciri veya pinyon boşluk ayarı
- Davlumbaz sızdırmazlık kontrolü
- Filtre torbası ve siklon aşınma kontrolü
Teknik Seçim Kriterleri
Aşağıdaki kriterler, tambur tipinden bağımsız olarak proses yükünü ve doğru boyutlandırmayı okumak için ön mühendislik aşamasında birlikte değerlendirilmelidir.
Silis Kumu Kurutma Tamburu İçin Temel Proje Verileri
| Kriter | Değerlendirme |
|---|---|
| Ürün | Silis kumu (yıkanmış / ocak nemi) |
| Giriş nemi | Proje verisine göre belirlenir |
| Hedef çıkış nemi | Cam, döküm veya yapı kimyasalları spesifikasyonuna göre |
| Saatlik kapasite | Ton/saat bazında hesaplanır |
| Tane boyutu | Elek analizi ile netleştirilir |
| Aşınma önlemi | Aşınma plakası ve değiştirilebilir kanat |
| Toz toplama | Siklon + jet pulse filtre |
| Kurutma sonrası | Eleme, silo, big-bag veya paketleme |
Temel Proje Verileri
Kesin değerler proje verisi, numune analizi veya pilot kurutma testine göre netleşir. Bu özet, ilk teknik görüşmede hangi bilgilerin birlikte okunacağını gösterir.
Ürün
Silis kumu (yıkanmış / ocak nemi)
Giriş nemi
Proje verisine göre belirlenir
Hedef çıkış nemi
Cam, döküm veya yapı kimyasalları spesifikasyonuna göre
Saatlik kapasite
Ton/saat bazında hesaplanır
Tane boyutu
Elek analizi ile netleştirilir
Aşınma önlemi
Aşınma plakası ve değiştirilebilir kanat
Toz toplama
Siklon + jet pulse filtre
Kurutma sonrası
Eleme, silo, big-bag veya paketleme
Hava ve Toz Kontrolü
Kurutma Havası ve Toz Toplama Sistemi
Brülör kapasitesi, buharlaştırılacak su miktarı ve ürün sıcaklık limiti birlikte hesaplanmalıdır.
Fan, siklon ve jet pulse filtre hattı; hava debisi, basınç kaybı ve toz yüküne göre tek sistem olarak seçilir.
Negatif basınç dengesi, yoğuşma riski, baca koşulları ve otomasyon kontrolü sahada stabil çalışmayı belirler.
Kurutma Sonrası
Silis Kumu Kurutma Tamburu Sonrası Proses ve Ekipmanlar
Kurutma tamburundan çıkan ürünün eleme, soğutma, silo, paketleme veya son ürün hazırlama adımları ana kurutma hesabı kadar önemlidir. Bu nedenle kurutma hattı, sonraki ekipmanlarla birlikte planlanmalıdır.
Eleme Sistemleri
Kurutulan mineral veya kumun tane sınıflarına ayrılmasını sağlar.
Ekipmanı İncele →Silo Sistemleri
Düşük ve stabil nemli ürünün kontrollü stoklanmasını sağlar.
Ekipmanı İncele →Paketleme ve Dolum
Big-bag, torbalama veya sevkiyat hazırlığını prosesle entegre eder.
Ekipmanı İncele →Taşıma Ekipmanları
Kurutma sonrası transfer hattını saha yerleşimine göre kurar.
Ekipmanı İncele →Bunker ve Hazneler
Kurutma öncesi ve sonrası tampon stok ve kontrollü besleme sağlar.
Ekipmanı İncele →Kurutma Tamburu
Ana kurutma ekipmanını mekanik tasarım odağıyla inceleyin.
Ekipmanı İncele →Sık Yapılan Tasarım Hataları
Silis Kumu Tamburunda Sık Yapılan Hatalar
| Hata | Sonuç |
|---|---|
| Standart sac kalınlığı ile imalat | Gövde ve kanatlarda erken aşınma |
| Gaz hızını ince kuma göre kontrol etmemek | Ürün sürüklenmesi ve filtre yükü artışı |
| Kanatları sabit (kaynaklı) tasarlamak | Bakımda uzun duruş ve yüksek maliyet |
| Davlumbaz sızdırmazlığını ihmal etmek | Kaçak hava, enerji kaybı ve toz emisyonu |
| Eleme ihtiyacını tambur seçiminden ayrı düşünmek | Ürün spesifikasyonunun tutmaması |
Pro Makina Mühendislik Yaklaşımı
Pro Makina, silis kumu kurutma tamburunu aşınma ömrü, kurutma verimi ve bakım kolaylığı üçgeninde tasarlar. Gövde, kanat, ring-role ve tahrik seçimleri; kumun tane boyutu ve kapasite verisiyle birlikte doğrulanır.
Teklif aşamasında tambur yalnız başına değil; brülör, fan, siklon, filtre, eleme ve paketleme ekipmanlarıyla birlikte tek proses omurgası olarak değerlendirilir.
- Aşınmaya dayanıklı gövde ve kanat tasarımı
- Gaz hızı ve sürüklenme kontrolü
- Ring, role ve tahrik doğrulaması
- Davlumbaz ve sızdırmazlık detayları
- Eleme ve paketleme entegrasyonu
- Bakım erişimi planlaması
Hesaplama ve Teklif
Silis Kumu Kurutma Tamburu İçin Ön Teknik Veri Hazırlığı
Aşağıdaki bilgiler paylaşıldığında kapasite, nem yükü, tambur geometri aralığı, fan debisi ve brülör kapasitesi daha sağlıklı ön değerlendirilebilir.
Gerekli Bilgiler
- ✓Saatlik kapasite
- ✓Giriş nemi
- ✓Hedef çıkış nemi
- ✓Ürün tane boyutu veya formu
- ✓Yakıt tipi
- ✓Kurutma sonrası proses
Sık Sorulan Sorular
Silis kumu kurutma tamburu tasarımı, aşınma koruması ve kapasite hesabı hakkında en sık sorulan soruları aşağıda toparladık.
Soru 1
Silis kumu kurutma tamburu ile silis kumu kurutma prosesi içeriği arasındaki fark nedir?
+
Soru 1
Silis kumu kurutma tamburu ile silis kumu kurutma prosesi içeriği arasındaki fark nedir?
Bu sayfa tamburun kendisine, yani çap-boy, iç kanat, aşınma, tahrik ve bakım gibi makine tasarım başlıklarına odaklanır. Silis kumu kurutma prosesi içeriği ise besleme, kurutma, toz toplama, eleme, silo ve paketleme adımlarını kapsayan tesis akışını anlatır.
Soru 2
Silis kumu tamburunda aşınma nasıl azaltılır?
+
Soru 2
Silis kumu tamburunda aşınma nasıl azaltılır?
Gövde ve kanatlarda kalın sac veya aşınmaya dayanıklı malzeme kullanmak, kanatları değiştirilebilir yapmak, giriş-çıkış bölgelerine aşınma plakası uygulamak ve gaz hızını kontrol etmek aşınmayı önemli ölçüde azaltır.
Soru 3
Kum kurutma tamburu kapasitesi nasıl hesaplanır?
+
Soru 3
Kum kurutma tamburu kapasitesi nasıl hesaplanır?
Yaş kapasite, giriş nemi ve hedef çıkış nemi üzerinden kurutulacak su bulunur; kalış süresi ve doluluk oranıyla tambur hacmi, L/D oranıyla çap ve boy belirlenir. Detaylı akış kurutma tamburu hesaplama rehberinde anlatılmıştır.
Soru 4
Silis kumu tamburunda hangi iç kanat yapısı kullanılır?
+
Soru 4
Silis kumu tamburunda hangi iç kanat yapısı kullanılır?
Serbest akışlı kum için kaldırıcı (flight) kanatlar kullanılır; giriş bölgesinde spiral kanatlar, orta bölgede perde oluşturan açılı kanatlar tercih edilir. Kanat açısı ve sayısı tane boyutuna göre seçilir.
Soru 5
Tambur devri ve eğimi neye göre belirlenir?
+
Soru 5
Tambur devri ve eğimi neye göre belirlenir?
Devir, kritik devrin altında ürün perdesi oluşturacak şekilde; eğim ise hedef kalış süresini sağlayacak şekilde seçilir. Kum hatlarında eğim çoğunlukla %2-4 aralığında değerlendirilir.
Soru 6
Teknik teklif için hangi bilgiler gerekir?
+
Soru 6
Teknik teklif için hangi bilgiler gerekir?
Saatlik kapasite, giriş nemi, hedef çıkış nemi, tane boyutu (elek analizi), yakıt tipi, kurutma sonrası proses ve saha yerleşim bilgisi teklif için temel verilerdir.
