01Gübre Depolama
Granül gübre ve gübre hammaddelerinin üretim ve sevkiyat öncesi depolanması. Higroskopik ürünlerde nem kontrolü ve topaklanma riski tasarımda dikkate alınır.

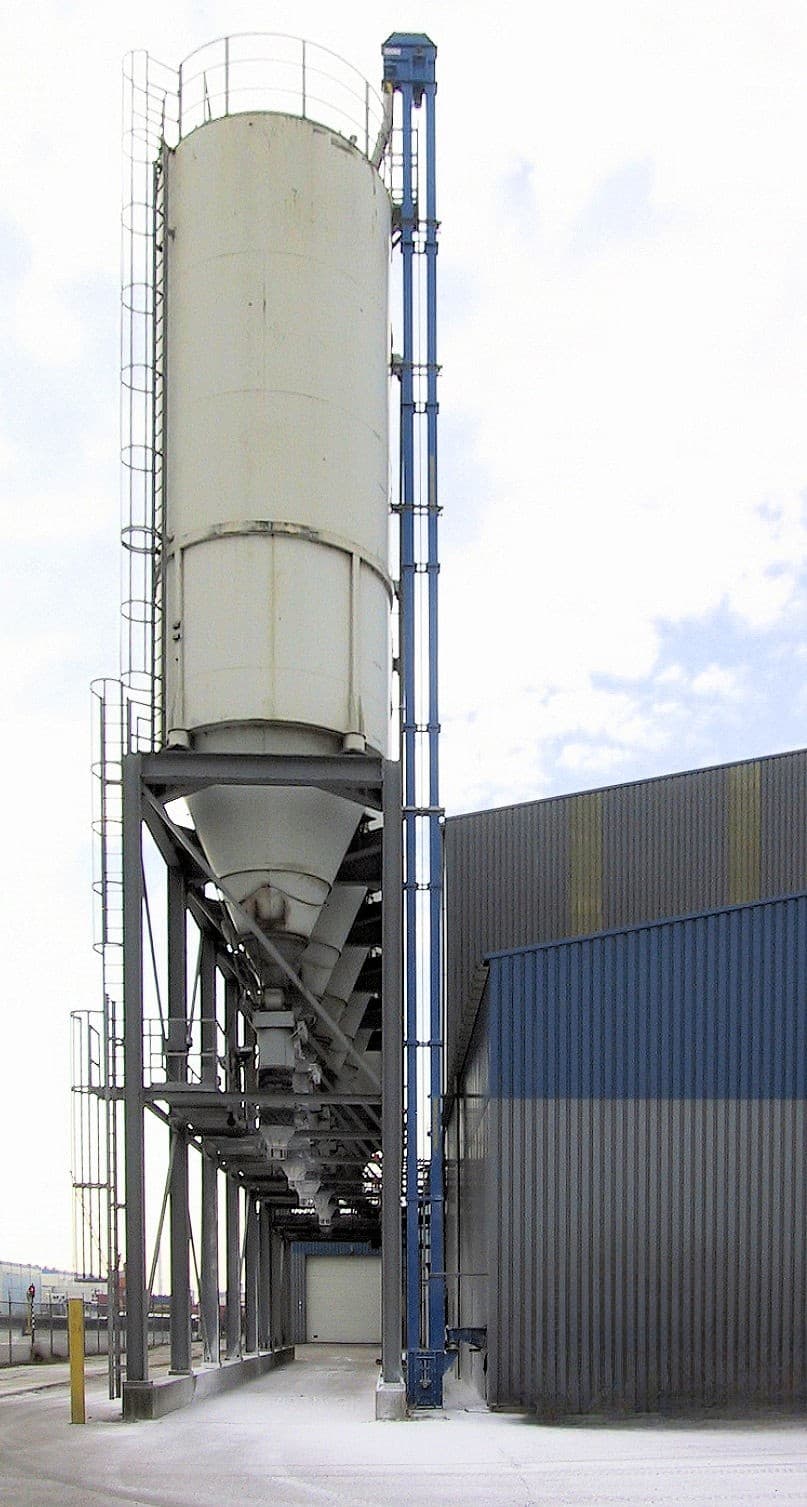

Gübre ve Granülasyon TesisleriSilo Sistemleri – Dökme Ürünlerin Kontrollü Depolanması
PRO MAKİNA · Silo Sistemleri
- Görev
- Dökme ürünün stok veya proses amaçlı depolanması
- Geometri
- Silindirik gövde ve konik taban
- Boşaltma
- Koni altından kontrollü çıkış
- İzleme
- Seviye ölçümü; ek donanım projeye göre
Genel Bakış
Dökme Ürünlerin Güvenli ve Akış Uyumlu Depolanması
Silo sistemleri, toz veya granül dökme ürünlerin üretim öncesi hammadde stoğu, proses ara stoğu veya sevkiyat öncesi ürün stoğu olarak depolanmasını sağlar. Ürün üstten elevatör, konveyör veya pnömatik hatla beslenir ve konik tabandan ihtiyaç duyulduğunda boşaltılır.
Silonun güvenli çalışması büyük ölçüde ürünün akış davranışına bağlıdır. Yığın yoğunluğu, tane boyutu, nem, akışkanlık ve aşındırıcılık; konik taban açısını, çıkış ağzı ölçüsünü ve boşaltma ekipmanını belirler. Yanlış geometride köprüleşme, kemerleşme veya ürünün yalnızca ortadan akması (huni akışı) gibi sorunlar görülebilir.
Seviye ölçümü, havalandırma ve toz kontrolü silonun temel yardımcı donanımlarıdır. Load-cell tartımı, akış yardımcıları veya vibrasyon gibi ekipmanlar ise ürün ve proses ihtiyacına göre değerlendirilir.
01Proses Akışı
Silo Sistemi Proses Akışı
Şema, ürünün kabul edilip siloya beslendiği, kontrollü depolandığı, seviyesinin izlendiği ve talebe göre koni altından boşaltılarak sonraki ekipmana aktarıldığı akışı gösterir. Elevatör, konveyör ve dozaj ekipmanları ayrı makinelerdir.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Ürün hattı
- 1
Ürün kabulü ve besleme: Ürün elevatör, konveyör veya pnömatik hatla silonun üstünden beslenir.
- 2
Kontrollü depolama: Ürün, akış davranışına göre tasarlanmış gövdede depolanır.
- 3
Seviye takibi: Seviye ölçümü dolum ve boşaltmanın kontrollü yönetilmesini sağlar.
- 4
Kontrollü boşaltma: Ürün koni altındaki çıkıştan helezon, konveyör veya dozaj ekipmanına aktarılır.
Havalandırma ve toz kontrolü
- A
Havalandırma: Dolum sırasında yer değiştiren hava, gerekirse filtre üzerinden atmosfere verilir.
Konik taban açısı ve çıkış ağzı, ürünün akış testine veya bilinen akış özelliklerine göre seçilir; bu seçim boşaltmanın kararlılığını belirler.
02Uygulamalar
Silo Sistemi Uygulama Alanları
01
02Mineral ve Toz Hammadde
Kireç taşı ve benzeri minerallerle toz hammaddelerin proses öncesi stoklanması. Köprüleşme eğilimli tozlarda koni açısı ve çıkış ağzı özellikle önemlidir.
Madencilik ve Mineral İşleme
03Kum ve Granül Ürün
Kurutulmuş kum gibi serbest akan granül ürünlerin ara stoğu. Aşındırıcı ürünlerde çıkış bölgesi ve boşaltma ekipmanı aşınmaya karşı değerlendirilir.
Kurutma Tamburu
03Tasarım ve İmalat
Projeye Özel Silo Tasarımı ve İmalatı
PRO MAKİNA silo sistemlerini depolanacak ürünün özellikleri, depolama miktarı, akış davranışı ve saha koşullarına göre projelendirir. Gövde ve konik taban geometrisi, dolum ve boşaltma bağlantıları, seviye ölçümü, havalandırma ve taşıyıcı konstrüksiyon birlikte tasarlanır.
- Akış davranışına göre koni geometrisi
- Dolum ve boşaltma bağlantıları
- Seviye ölçümü ve havalandırma
- Saha yüklerine göre taşıyıcı konstrüksiyon
Proses Tasarım Verileri
- 01
Ürün
Ürün türü, tane boyutu, nem ve aşındırıcılık.
- 02
Depolama Miktarı
Gerekli depolama kapasitesi ve yığın yoğunluğu.
- 03
Geometri
Gövde çapı ve yüksekliği, koni açısı ve çıkış ağzı.
- 04
Akış Davranışı
Akışkanlık, köprüleşme riski ve gerekiyorsa akış yardımcıları.
- 05
Boşaltma ve Saha
Boşaltma ekipmanı, konstrüksiyon, saha yükleri ve montaj.
Silo hacmi, ölçüleri ve sac kalınlıkları ürün ve saha verisine göre hesaplanır; sayfada genel değer verilmez.
04Galeri
Silo Sistemleri Fotoğraf Galerisi
05SSS
Silo Sistemleri Hakkında Sık Sorulan Sorular
Silo ile bunker arasındaki fark nedir?
Silo, ürünün uzun süreli ve yüksek hacimli depolanması içindir. Bunker ve hazneler ise kısa süreli tamponlama ve sonraki ekipmanı besleme amacıyla kullanılır.
Konik taban açısı neden önemlidir?
Koni açısı ve çıkış ağzı ölçüsü, ürünün düzenli akmasını belirler. Yanlış seçimde köprüleşme, kemerleşme veya düzensiz boşaltma görülebilir.
Her siloda load-cell veya vibrasyon var mıdır?
Hayır. Load-cell tartımı, vibrasyon veya akış yardımcıları ürün ve proses ihtiyacına göre değerlendirilir; standart donanım değildir.
Tozlu ürünlerde ne yapılır?
Dolum sırasında yer değiştiren hava, silo üstündeki havalandırma bağlantısı ve gerekirse filtre üzerinden kontrollü olarak atılır.
Teklif için hangi bilgiler gereklidir?
Depolanacak ürün, yığın yoğunluğu, tane boyutu, nem, depolama miktarı, dolum ve boşaltma yöntemi ile saha koşulları temel verilerdir.
06Kaynaklar
İlgili Makina ve Tesis Sayfaları
Bunker ve HaznelerBesleme öncesi tampon hacim ve düzenli ürün çıkışı.Teremi BunkeriKamyondan boşaltılan dökme ürünün ızgaralı alımı.Dozajlama SistemleriHammaddelerin tartımlı veya hacimsel beslenmesi.Depolama ve Besleme SistemleriSilo, bunker ve besleme ekipmanlarıyla stok ve dağıtım.
İlgili makina grupları:Taşıma EkipmanlarıDozajlama SistemleriToz Toplama SistemleriPaketleme ve Dolum Sistemleri
Teknik Teklif
Silo sistemi için teknik teklif alın
Ürününüz, depolama miktarınız ve saha koşullarınıza göre silo sistemini birlikte netleştirelim.
Teknik Teklif İçin Gerekli Bilgiler
- Depolanacak ürün ve yığın yoğunluğu
- Tane boyutu, nem ve akış özellikleri
- Gerekli depolama miktarı
- Dolum yöntemi
- Boşaltma ve sonraki ekipman
- Saha ölçüleri ve montaj koşulları
