01Kum ve Mineral Kurutma

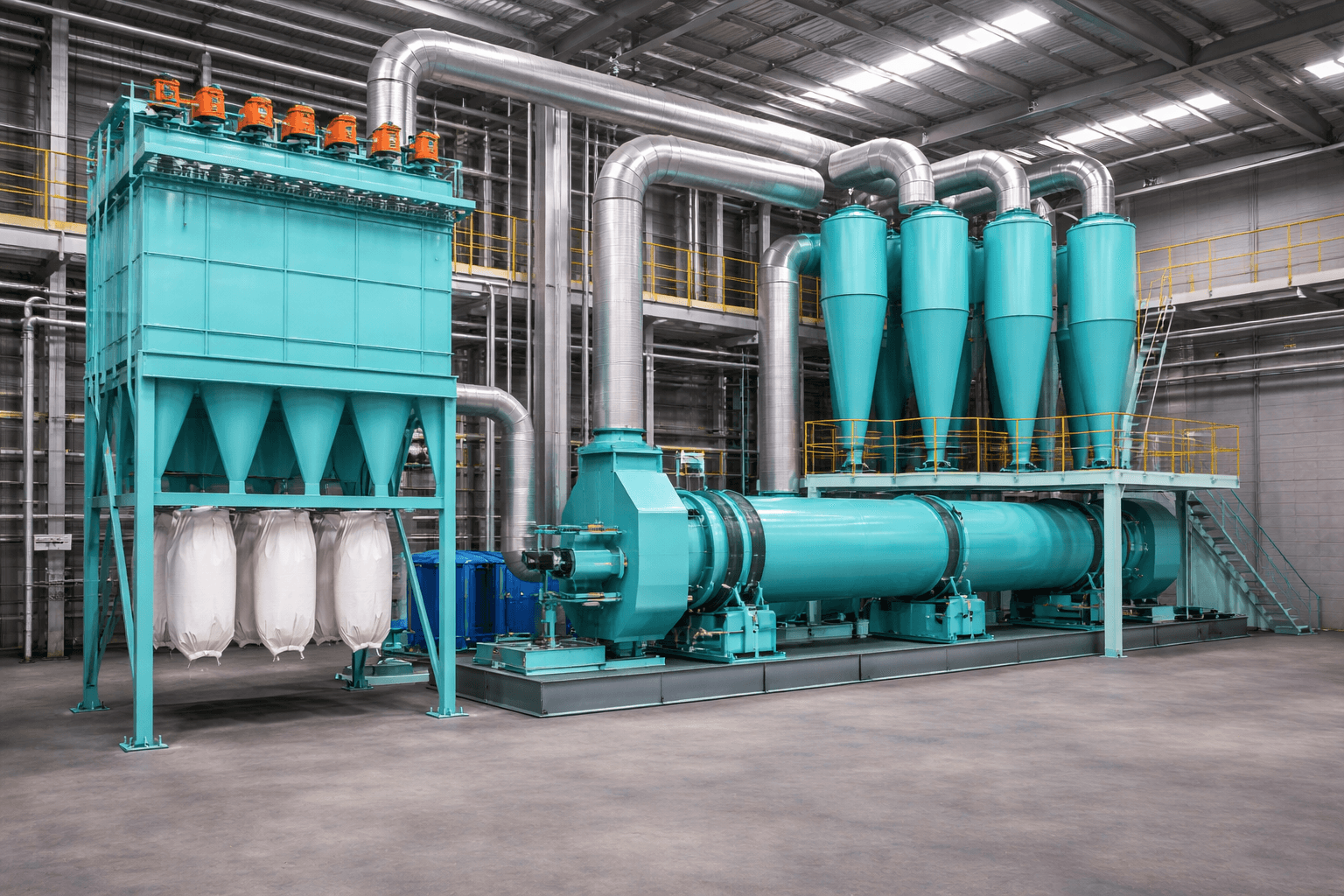

Kurutma tamburu egzozundaki tozun tutulması. Gaz sıcaklığı ve nem, torba malzemesi seçiminde belirleyicidir; yoğuşmayı önleyecek önlemler ayrıca değerlendirilir.
Kurutma TamburuPulse Jet Filtre – Torbalı Toz Toplama ve Basınçlı Hava ile Temizleme
PRO MAKİNA · Jet Pulse Filtre
- Ayırma prensibi
- Tozun filtre torbası yüzeyinde tutulması
- Temizleme
- Basınçlı hava darbeleriyle (pulse jet)
- Kontrol
- Diferansiyel basınç takibi
- Toz tahliyesi
- Bunker ve hava kilidi veya helezon
Genel Bakış
Tozlu Proses Havasının Filtre Torbalarında Temizlenmesi
Jet pulse filtrede fanın emdiği tozlu hava filtre gövdesine girer ve filtre torbalarının dış yüzeyinden içeri geçer. Toz torba yüzeyinde bir tabaka oluşturarak tutulur, temizlenen hava torbanın içinden temiz hava odasına ve oradan fan ve bacaya ilerler.

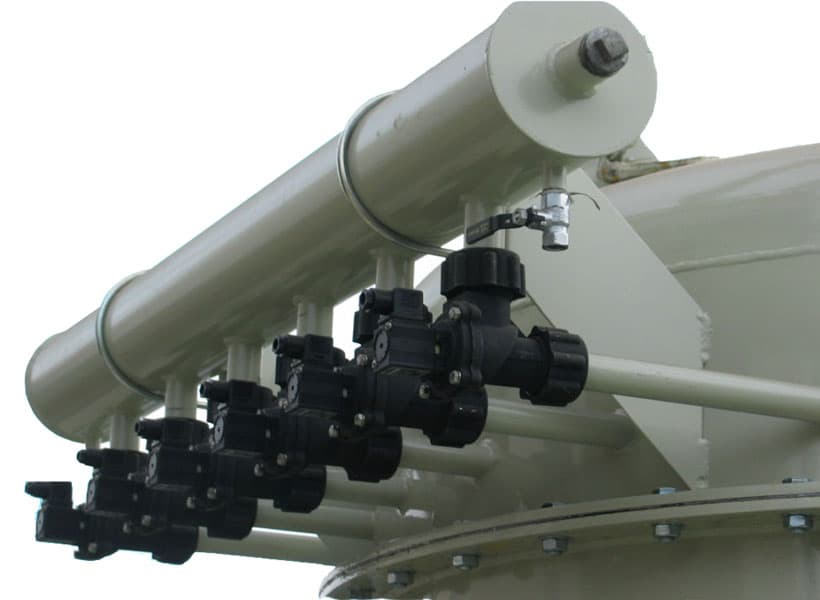

Torba yüzeyinde biriken toz, basınçlı hava tankına bağlı pulse valflerinin kısa süreli hava darbeleriyle torbalardan silkelenir ve alt bunkere düşer. Temizleme, filtre giriş-çıkış diferansiyel basıncına veya zamana göre kontrol edilebilir.
Filtre yüzey alanı ve hava/kumaş oranı; hava debisi, giriş toz yükü, tozun tane boyutu ve yapışma eğilimine göre belirlenir. Torba malzemesi gaz sıcaklığı, nem, kimyasal ortam ve aşınma koşullarına göre seçilir.
01Proses Akışı
Jet Pulse Filtre Proses Akışı
Şema, tozlu havanın emilip filtre torbalarında tutulduğu, torbaların basınçlı hava darbeleriyle temizlendiği, toplanan tozun tahliye edildiği ve filtrelenmiş havanın fan üzerinden bacaya gittiği akışı gösterir.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Hava hattı
- 1
Tozlu hava emişi: Fan, proses ekipmanından veya davlumbazdan tozlu havayı kanallarla filtreye çeker.
- 2
Torbalarda tutma: Hava torba yüzeyinden geçerken toz torbanın dış yüzeyinde tutulur.
- 3
Temiz hava çıkışı: Filtrelenmiş hava temiz hava odasından fana ve bacaya gider.
- 4
Basınç takibi: Diferansiyel basınç izlenerek temizleme ve torba durumu takip edilir.
Temizleme ve toz tahliyesi
- A
Basınçlı hava darbesi: Pulse valfleri torbalara kısa hava darbeleri vererek tozu silkeler.
- B
Toz tahliyesi: Bunkerde toplanan toz hava kilidi veya helezonla tahliye edilir ya da prosese döndürülür.
Filtre öncesinde yüksek toz yükü veya iri partikül varsa siklonla ön ayırma, torbaların yükünü ve aşınmasını azaltabilir.
02Uygulamalar
Jet Pulse Filtre Uygulama Alanları
01
02Gübre Üretimi
Granülasyon, kurutma, eleme ve transfer noktalarından emilen tozun toplanması. Higroskopik ve yapışkan tozlarda torba ve temizleme ayarı önem taşır.
Gübre ve Granülasyon Tesisleri
03Mineral İşleme ve Transfer
Kırma, öğütme ve dökme malzeme transfer noktalarında oluşan tozun emilmesi. Aşındırıcı tozlarda giriş düzeni ve torba koruması dikkate alınır.
Madencilik ve Mineral İşleme
03Tasarım ve İmalat
Projeye Özel Jet Pulse Filtre Tasarımı ve İmalatı
PRO MAKİNA jet pulse filtreleri hava debisi, toz yükü ve tozun özelliklerine göre projelendirir. Filtre gövdesi, torba ve kafesler, temiz hava odası, pulse temizleme sistemi, bunker ve tahliye düzeni ile fan ve kanal bağlantıları birlikte tasarlanır.
- Proses havasına göre filtre alanı
- Sıcaklık ve kimyasal ortama uygun torba
- Pulse valfli temizleme sistemi
- Üstten veya yandan torba değişim erişimi
Proses Tasarım Verileri
- 01
Hava Debisi
Emiş noktaları, toplam hava debisi ve kanal düzeni.
- 02
Toz Yükü ve Özellikleri
Giriş toz yükü, tane boyutu, yoğunluk ve aşındırıcılık.
- 03
Filtre Alanı ve Eleman
Filtre yüzey alanı, hava/kumaş oranı ve torba malzemesi.
- 04
Temizleme ve Basınç
Pulse sistemi, basınçlı hava ihtiyacı ve diferansiyel basınç takibi.
- 05
Toz Tahliyesi
Bunker, hava kilidi veya helezon ve bakım erişimi.
Filtre alanı, torba sayısı, fan ve basınçlı hava ihtiyacı proses verisine göre hesaplanır; sayfada verim, emisyon veya debi değeri verilmez.
04Galeri

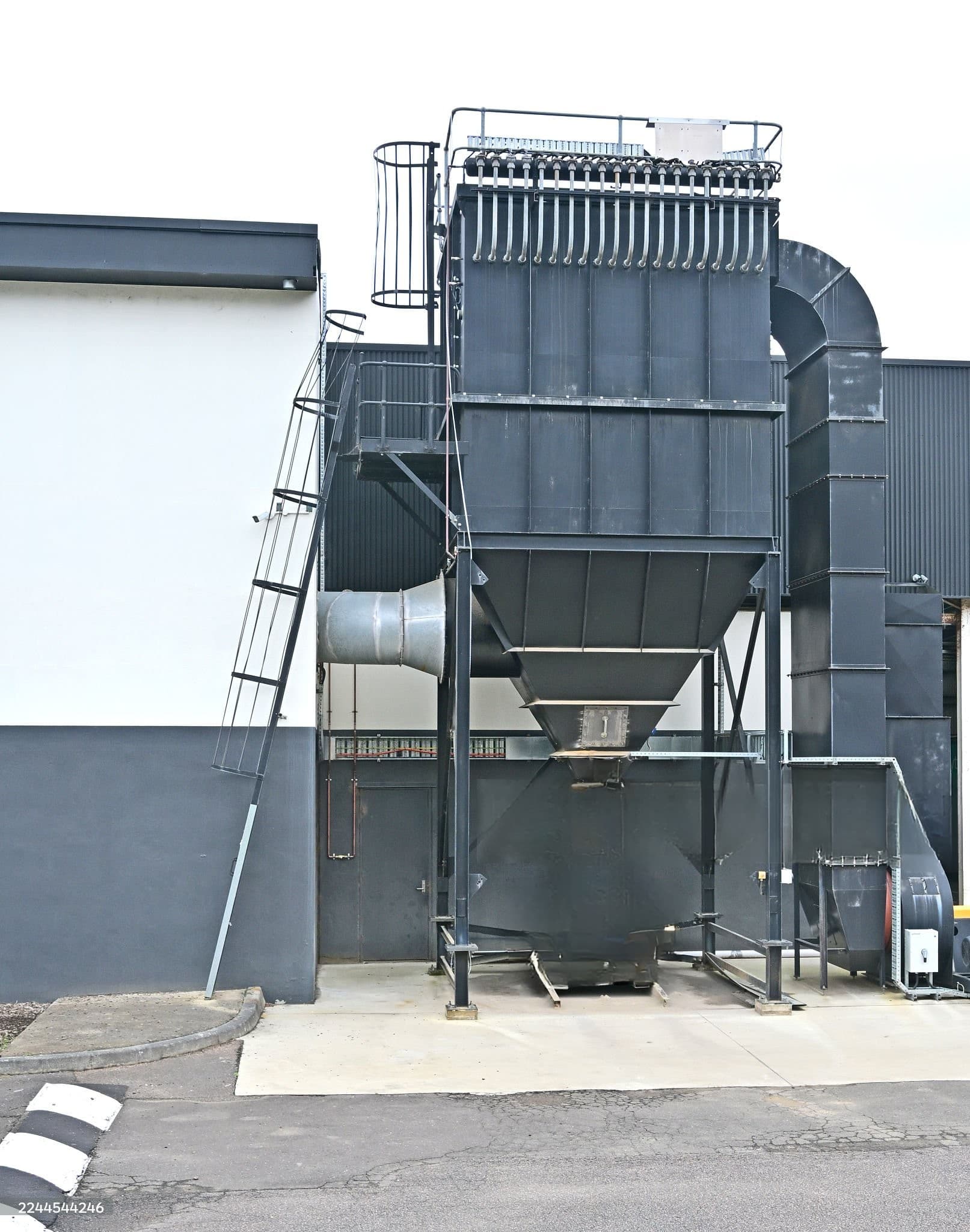

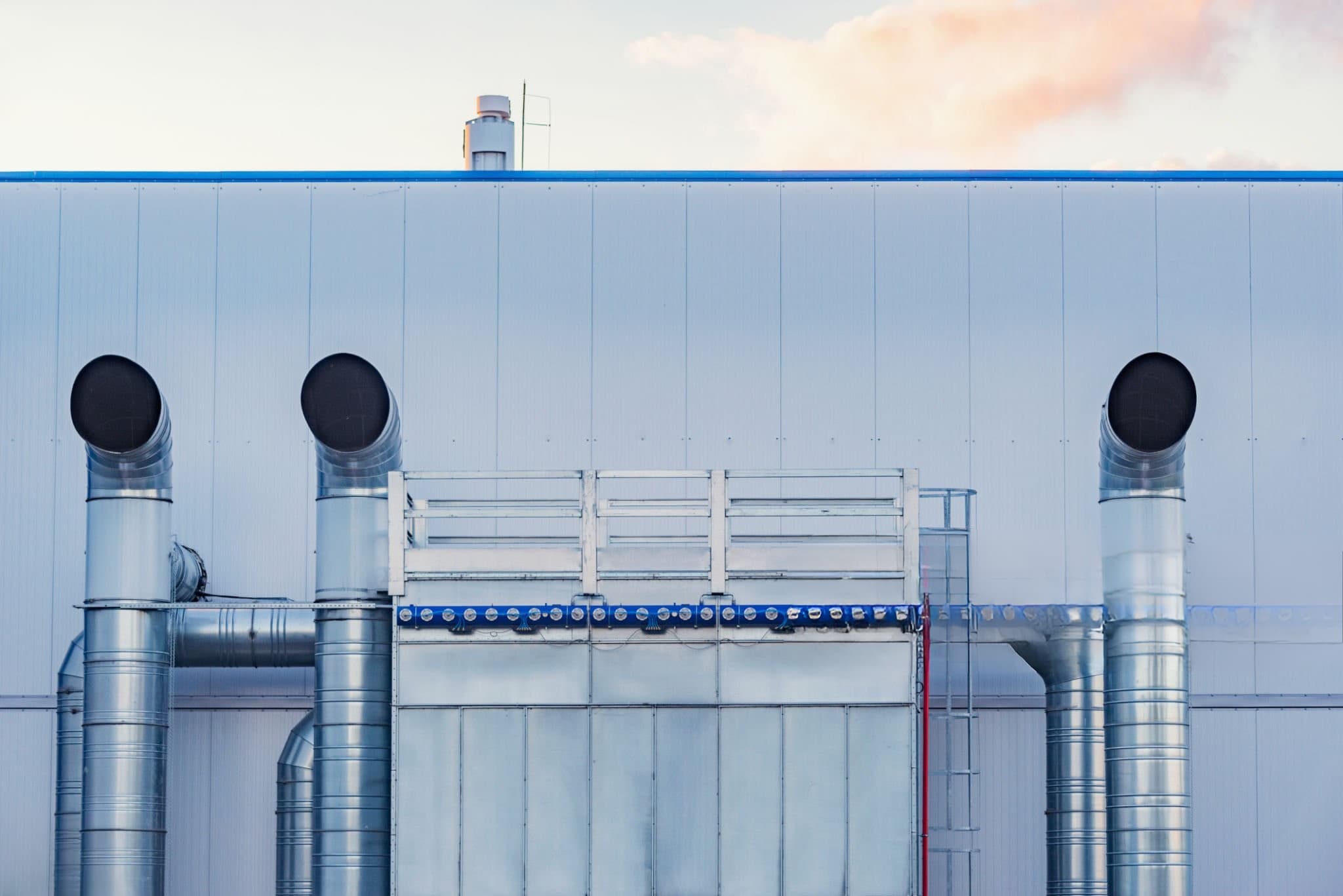

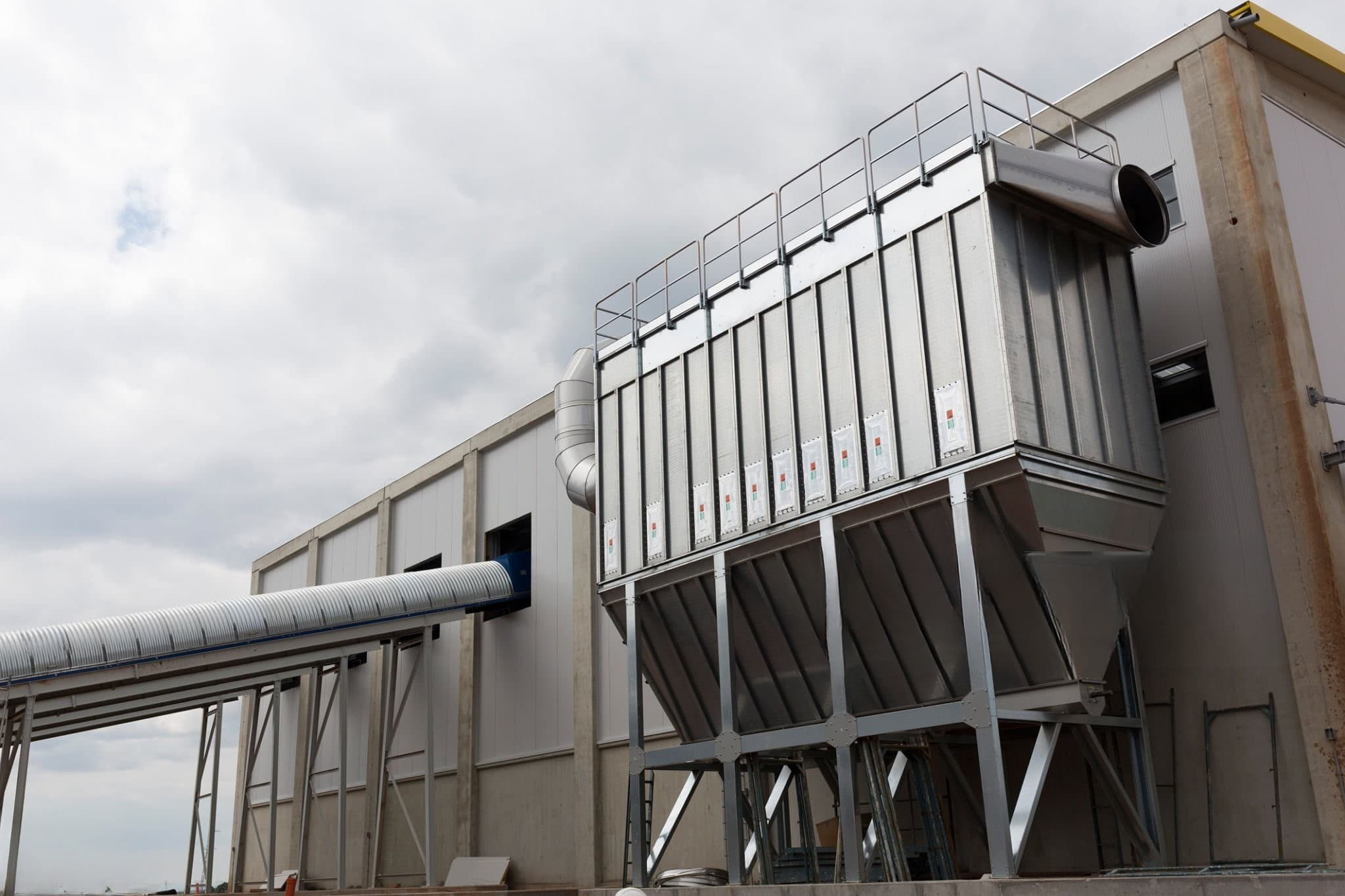

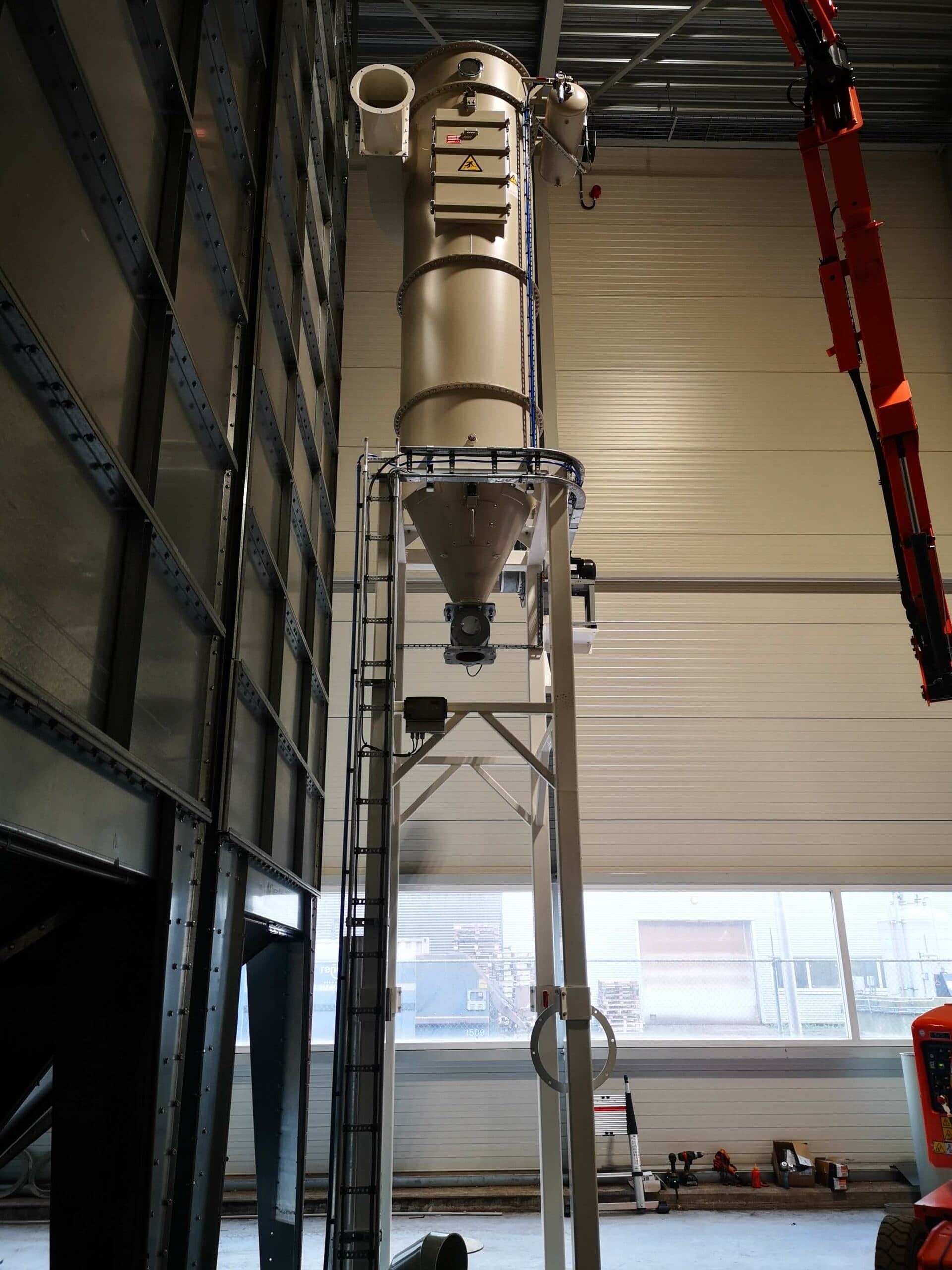

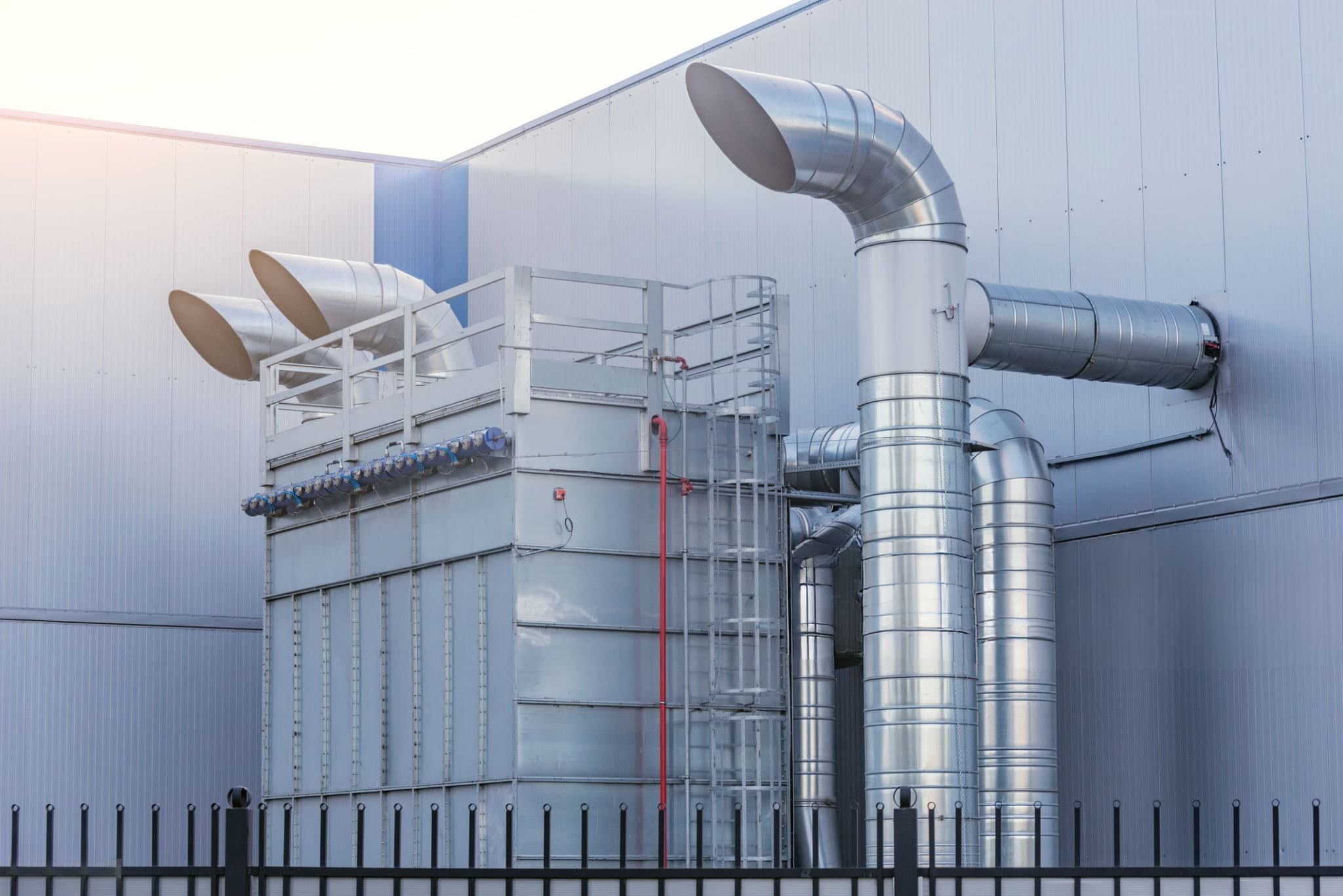

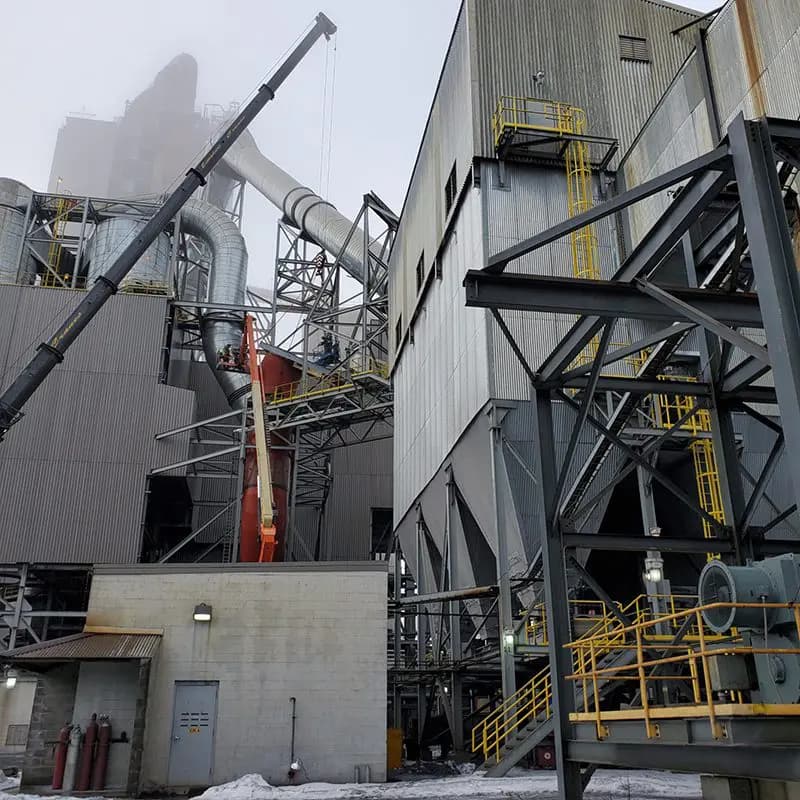

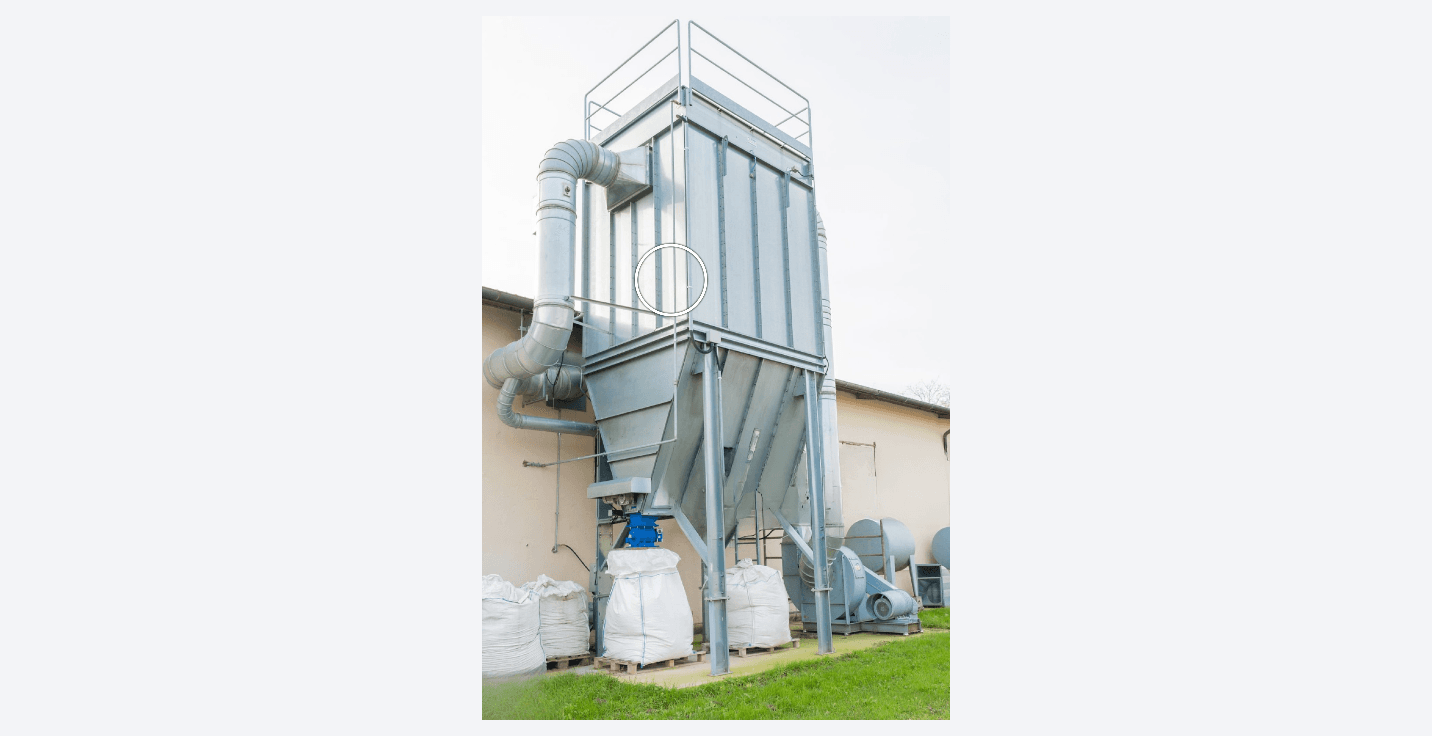

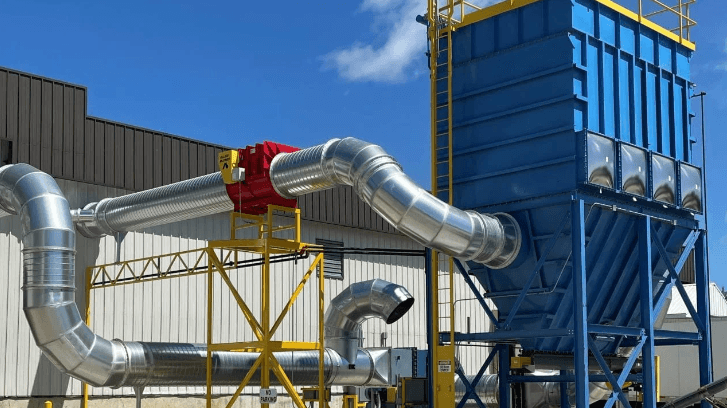

Jet Pulse Filtre Fotoğraf Galerisi
05SSS
Jet Pulse Filtre Hakkında Sık Sorulan Sorular
Jet pulse filtre nasıl çalışır?
Tozlu hava filtre torbalarından geçerken toz torba yüzeyinde tutulur. Biriken toz, basınçlı hava darbeleriyle silkelenir ve bunkerden tahliye edilir.
Siklondan farkı nedir?
Siklon partikülleri dönen akışla ayırır ve ince tozlarda sınırlı kalabilir. Jet pulse filtre tozu filtre elemanında tuttuğu için ince tozlarda daha etkin bir son filtrasyon aşamasıdır.
Filtre alanı nasıl belirlenir?
Hava debisi, giriş toz yükü, tozun özellikleri ve seçilen hava/kumaş oranına göre hesaplanır.
Her tozda kullanılabilir mi?
Patlayıcı, yapışkan, yüksek sıcaklıklı veya kimyasal olarak agresif tozlarda ilave önlemler ya da farklı çözümler gerekebilir; uygunluk proses verisine göre değerlendirilir.
Teklif için hangi bilgiler gereklidir?
Hava debisi, gaz sıcaklığı ve nemi, toz türü ve yükü, tane boyutu, emiş noktaları ve hedef çıkış koşulları temel verilerdir.
