01Maden Cevheri
Açık ocaktan gelen iri cevherin sonraki kırma ve zenginleştirme adımlarına uygun boyuta ön kırılması. Çene plakası malzemesi cevherin aşındırıcılığına göre seçilir.
Madencilik ve Mineral İşlemeÇeneli Kırıcı – Sıkıştırmalı Primer Kırma Makinesi
PRO MAKİNA · Çeneli Kırıcı
- Kırma prensibi
- Çeneler arasında sıkıştırma
- Kademe
- Genellikle primer (ilk kademe)
- Çıkış kontrolü
- Ayarlanabilir çıkış açıklığı
- Aşınan parçalar

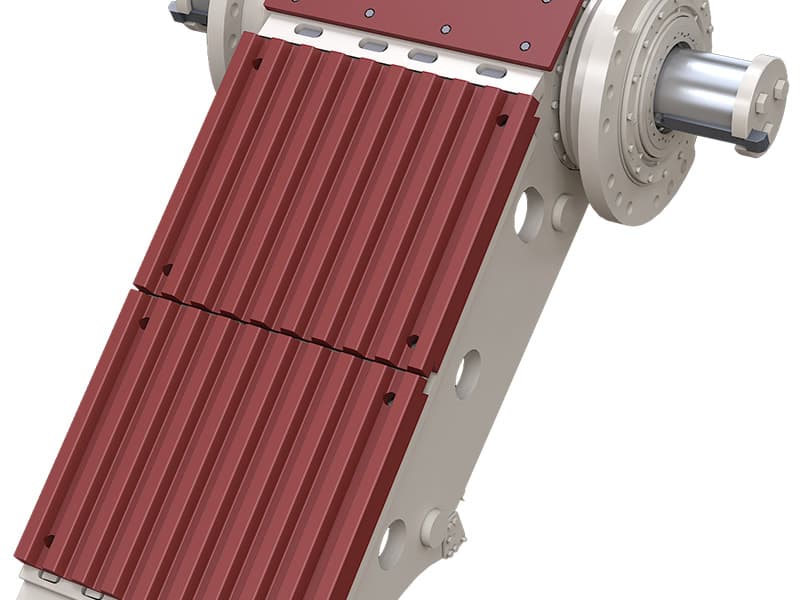

- Sabit ve hareketli çene plakaları
Genel Bakış
İri ve Sert Malzemenin İlk Kademe Kırılması
Çeneli kırıcıda malzeme, sabit çene ile eksantrik mil tarafından hareket ettirilen hareketli çene arasında sıkıştırılarak kırılır. Hareketli çene sabit çeneye yaklaştıkça malzeme ezilir, uzaklaştıkça kırılan parçalar V şeklindeki kırma boşluğunda aşağı iner.
Parçalar, çeneler arasındaki alt açıklıktan (çıkış açıklığı) geçebilecek boyuta ulaşınca kırıcıyı terk eder. Ürün boyutu esas olarak bu açıklıkla belirlenir ve açıklık ayar düzeniyle değiştirilebilir.
Geniş besleme ağzı sayesinde çeneli kırıcılar taş ocağından gelen iri kaya, cevher ve beton yıkıntısı gibi malzemelerin ilk kademe (primer) kırılmasında kullanılır. Ürün genellikle ikinci kademe kırıcı ve eleme ile işlenmeye devam eder.
01Proses Akışı
Çeneli Kırıcı Malzeme Akışı
Şema, çeneli kırıcının iri hammaddeyi besleme ağzından alıp çıkış açıklığından tahliye ettiği tipik akışı gösterir. Besleyici, eleme ve ikinci kademe kırma ayrı ekipmanlardır.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Malzeme hattı
- 1
İri hammadde besleme: Kaya veya cevher besleyici ile kırıcı ağzına düzenli verilir.
- 2
Çeneler arasında sıkıştırma: Hareketli çene malzemeyi sabit çeneye doğru sıkıştırarak kırar.
- 3
Kırma boşluğunda iniş: Kırılan parçalar V şeklindeki boşlukta aşağı ilerler.
- 4
Çıkış açıklığından tahliye: Açıklıktan geçen ürün konveyöre veya ikinci kademeye aktarılır.
İnce malzemenin kırıcıya girmeden ayrılması (ön eleme), çenelerin gereksiz yüklenmesini ve aşınmasını azaltır.
02Uygulamalar
Çeneli Kırıcı Uygulama Alanları
01
02Ocak Taşı ve Sert Kayaçlar
Patlatma ile elde edilen iri ocak taşının ilk kademede kırılması. Kırıcı ağzı en iri besleme parçasına göre boyutlandırılır.
Eleme ve Sınıflandırma Sistemleri
03Beton ve Yıkıntı Atıkları
Beton ve yapı yıkıntı atıklarının geri kazanım hattında ön kırılması. Donatı ve yabancı maddelerin ayrılması hattaki diğer ekipmanlarla yapılır.
Geri Dönüşüm ve Atık Yönetimi
03Tasarım ve İmalat
Projeye Özel Çeneli Kırıcı Tasarımı ve İmalatı

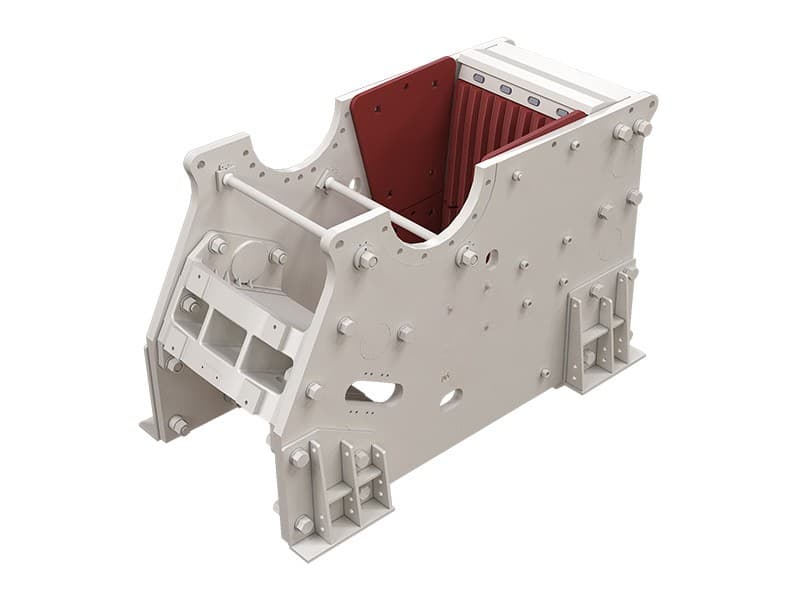

PRO MAKİNA çeneli kırıcıları en iri besleme boyutu, malzeme sertliği, hedef çıkış boyutu ve kapasiteye göre projelendirir. Gövde, çene geometrisi ve plakaları, eksantrik mil ve yataklama, volan, tahrik ve ayar düzeni birlikte tasarlanır.
- Besleme boyutuna göre ağız ölçüsü
- Değiştirilebilir çene plakaları
- Eksantrik mil ve ağır hizmet yataklama
- Çıkış açıklığı ayar düzeni
Proses Tasarım Verileri
- 01
Besleme
En iri parça boyutu ve besleme açıklığı ihtiyacı.
- 02
Malzeme
Sertlik, aşındırıcılık, nem ve ince malzeme oranı.
- 03
Çıkış
Hedef ürün boyutu ve çıkış açıklığı aralığı.
- 04
Mekanik Yapı
Çene geometrisi, eksantrik mil, yataklama ve gövde.
- 05
Tahrik ve Güvenlik
Motor ve kayış tahriki, volan, koruyucular ve bakım erişimi.
Besleme ağzı ölçüsü, kapasite ve motor gücü malzeme ve hat verisine göre hesaplanır; sayfada genel değer verilmez.
04Galeri

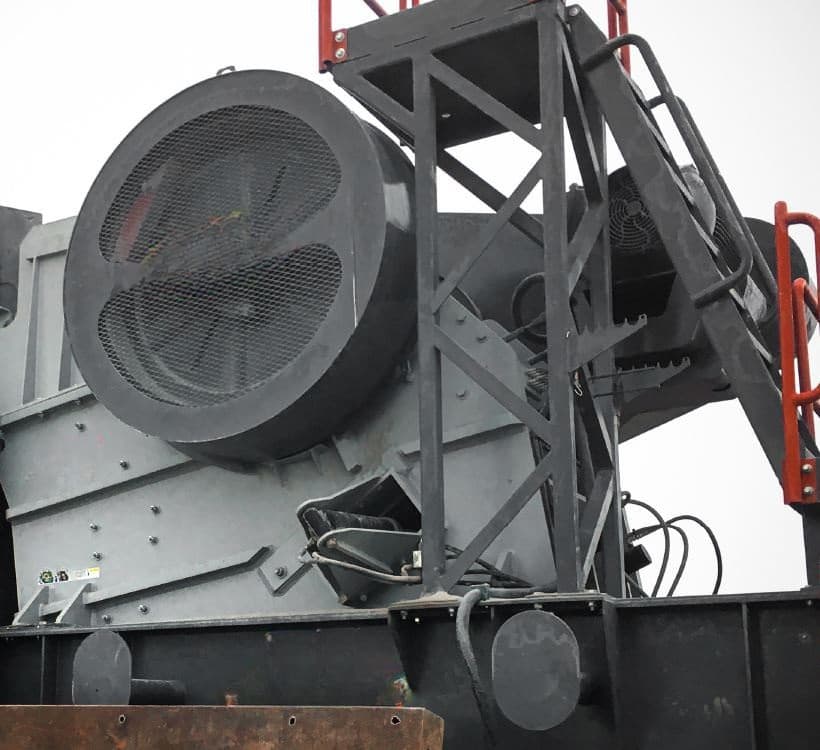

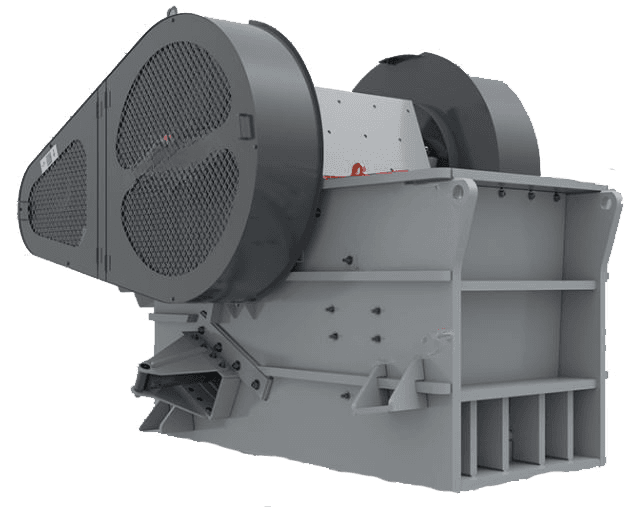

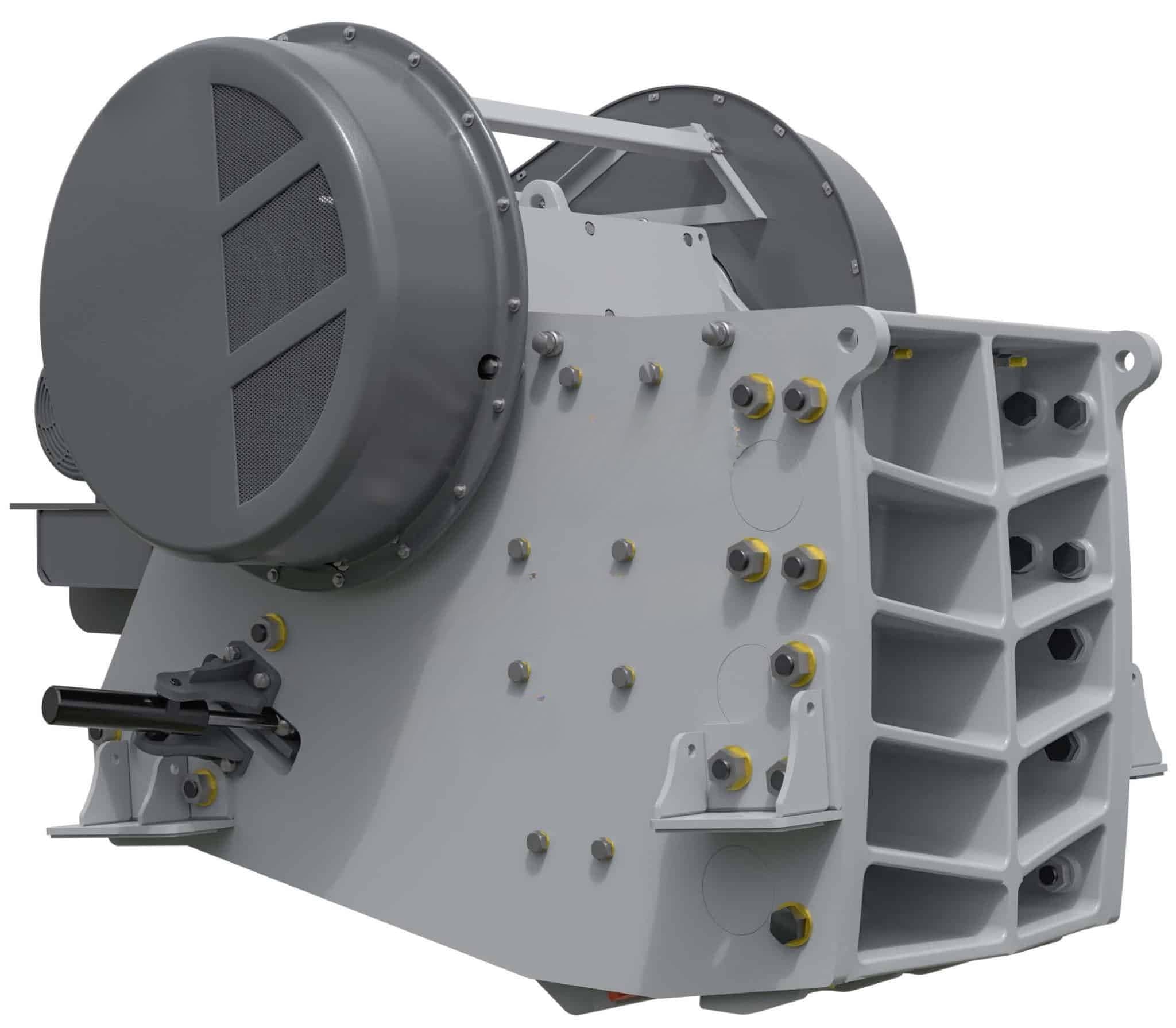

Çeneli Kırıcı Fotoğraf Galerisi
05SSS
Çeneli Kırıcı Hakkında Sık Sorulan Sorular
Çeneli kırıcı nasıl çalışır?
Hareketli çene, eksantrik mil ile sabit çeneye yaklaşıp uzaklaşır. Malzeme çeneler arasında sıkıştırılarak kırılır ve çıkış açıklığından geçebilecek boyuta ulaşınca kırıcıdan çıkar.
Çeneli kırıcı hangi kademede kullanılır?
Geniş besleme ağzı sayesinde genellikle ilk kademe (primer) kırıcı olarak kullanılır; ürün çoğunlukla ikinci kademe kırma ve eleme ile işlenir.
Ürün boyutu nasıl ayarlanır?
Ürün boyutu, çeneler arasındaki alt açıklıkla belirlenir ve kırıcının ayar düzeniyle değiştirilebilir.
Hangi parçalar aşınır?
Sabit ve hareketli çene plakaları ile yan astarlar aşınan parçalardır. Plakalar değiştirilebilir yapıdadır.
Teklif için hangi bilgiler gereklidir?
Malzeme türü, sertlik ve aşındırıcılık, en iri besleme boyutu, hedef çıkış boyutu ve saatlik kapasite temel verilerdir.
06Kaynaklar
İlgili Makina ve Tesis Sayfaları
Bıçaklı Primer KırıcılarDarbe bıçaklı rotor ve plakalarla ilk kademe darbeli kırma.Bıçaklı Sekonder KırıcılarÖn kırılmış malzemenin darbe bıçaklı rotorla ikinci kademe kırılması.Dik Milli KırıcılarDik milli rotorla hızlandırılan malzemenin darbeyle kırılması.Eleme ve Sınıflandırma SistemleriDökme malzemenin boyutuna göre ayrılması.
Teknik Teklif
Çeneli kırıcı için teknik teklif alın
Malzemeniz, en iri besleme boyutunuz ve hedef çıkış boyutunuza göre çeneli kırıcıyı birlikte netleştirelim.
Teknik Teklif İçin Gerekli Bilgiler
- Malzeme türü ve sertliği
- Aşındırıcılık ve nem
- En iri besleme boyutu
- Hedef çıkış boyutu
- Saatlik kapasite (ton/saat)
- Sabit veya mobil kurulum
