01Plastik Atıklar
Plastik ambalaj ve hacimli plastik atıkların geri dönüşüm hattı öncesinde parçalanması. Kesici disk kalınlığı hedef parça boyutuna göre seçilir.
Geri Dönüşüm ve Atık YönetimiShredder Sistemleri – Çift Milli Endüstriyel Parçalayıcılar
PRO MAKİNA · Çift Milli Endüstriyel Shredder
- Parçalama prensibi
- Kesme ve yırtma
- Rotor düzeni
- Karşılıklı dönen iki mil
- Devir
- Düşük devir, yüksek tork
- Malzeme
- Hacimli ve karma atıklar
Genel Bakış
Hacimli Malzemelerin Kesilerek Parçalanması

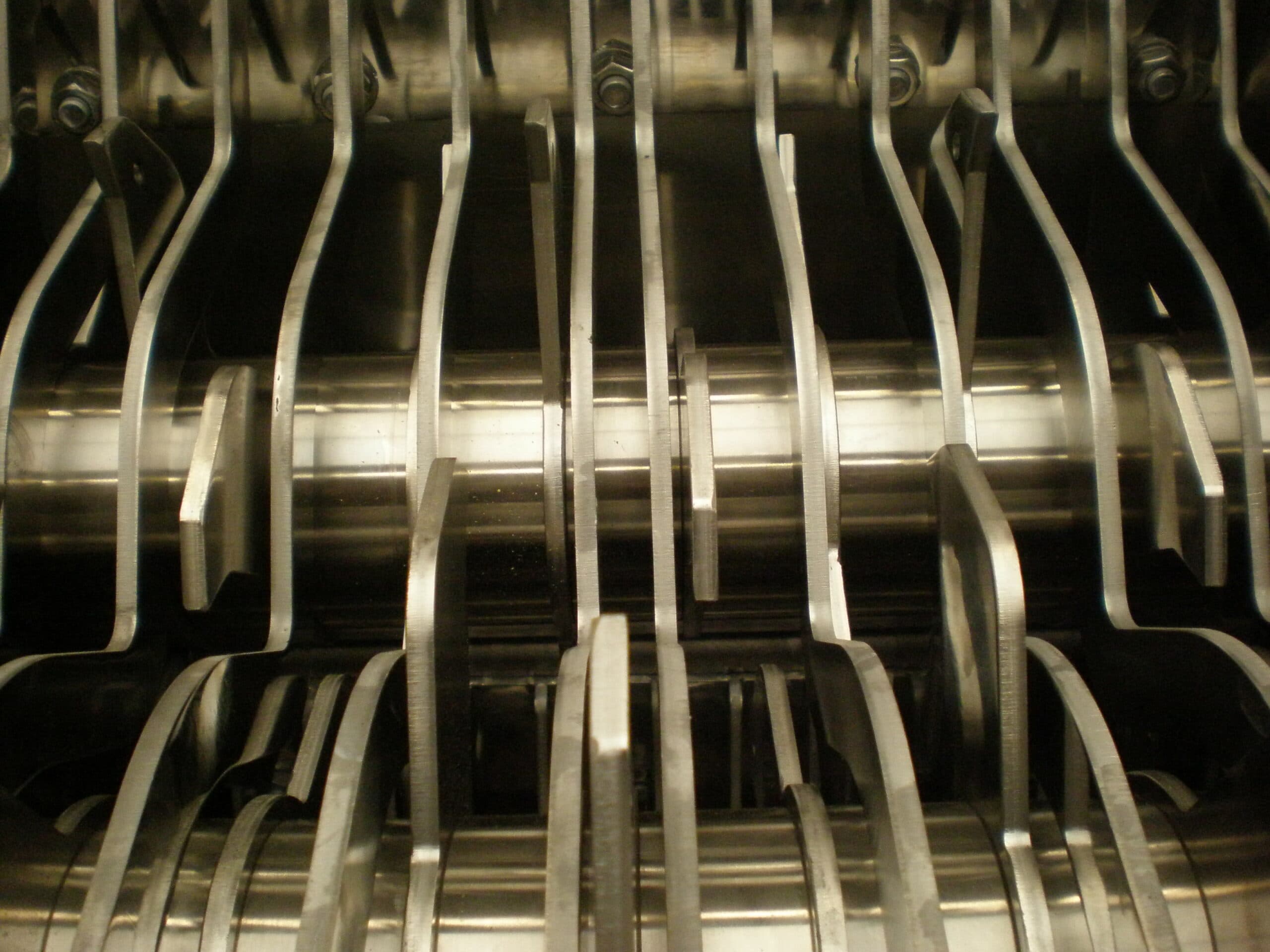

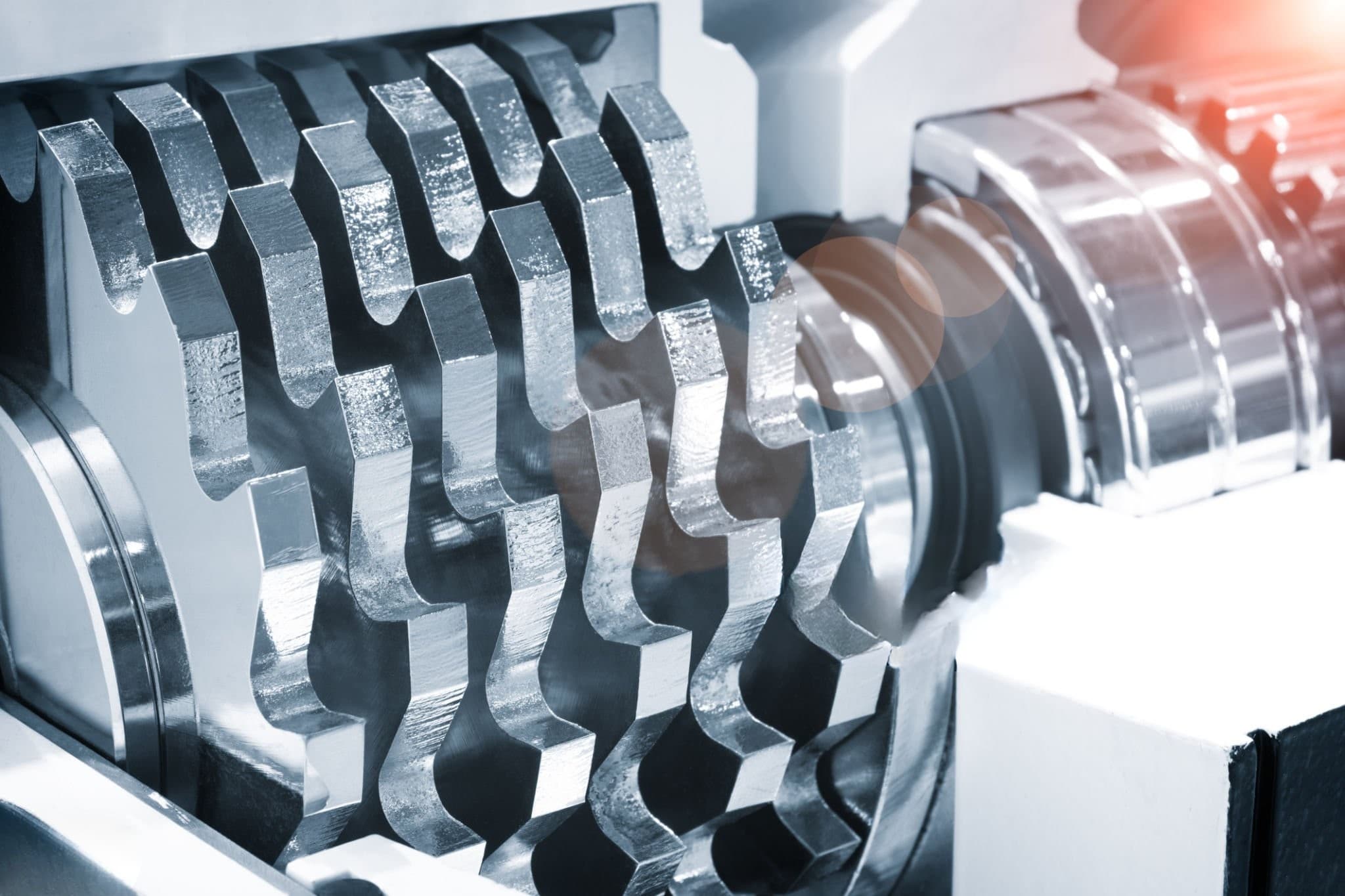

Shredder sistemlerinde malzeme, birbirine doğru düşük devirle dönen iki mil üzerindeki kancalı kesici diskler arasında yakalanır, kesilir ve yırtılır. Bu yapı, darbeli kırıcılardan farklı olarak ezme veya çarpma yerine kesme etkisiyle çalışır.
Kesici disklerin kalınlığı ve kanca geometrisi, çıkan parçaların boyutunu belirleyen temel unsurlardır. Milleri tahrik eden redüktörlü motorlar yüksek tork sağlar; sıkışma durumunda yön değiştirme ve aşırı yük koruması tasarımın parçasıdır.
Shredder, plastik, ahşap, palet, karma atık ve benzeri hacimli malzemelerin ön parçalanmasında kullanılır. Daha küçük ve homojen boyut gerekiyorsa ikinci kademe parçalama ve eleme ile birlikte değerlendirilir.
01Proses Akışı
Shredder Malzeme Akışı
Şema, shredder sisteminin hacimli malzemeyi besleme bunkerinden alıp bıçaklı rotorlarla parçaladığı ve tahliye ettiği tipik akışı gösterir. Ayırma ve eleme ayrı ekipmanlarla yapılır.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Malzeme hattı
- 1

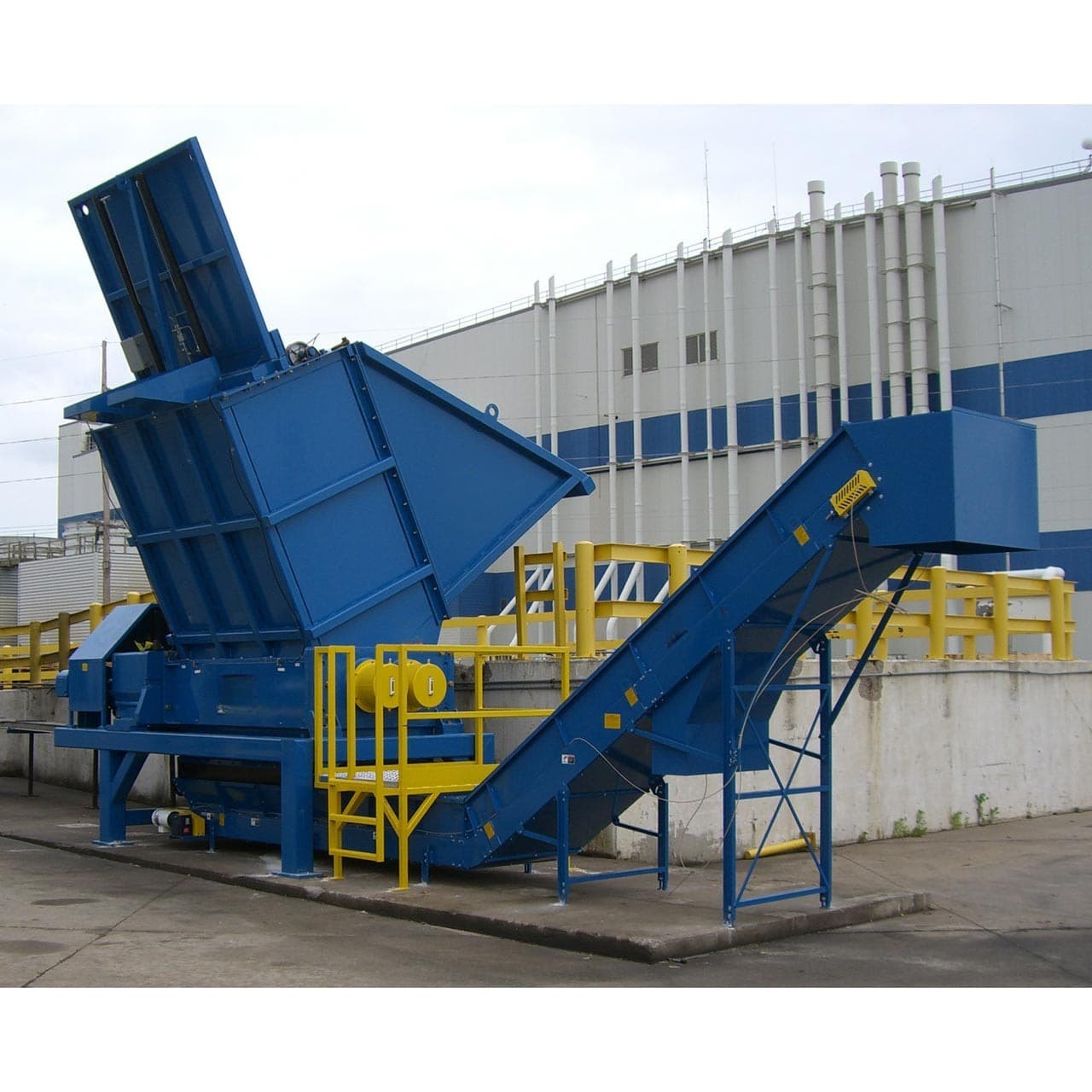

Hammadde besleme: Hacimli malzeme besleme bunkerine konveyör veya kepçeyle verilir.
- 2
Yakalama ve kesme: Karşılıklı dönen millerdeki kancalı diskler malzemeyi yakalayıp keser.
- 3
Sıkışma kontrolü: Aşırı yükte rotorlar yön değiştirerek sıkışmayı çözer.
- 4
Parça tahliyesi: Parçalanan malzeme alttan konveyöre veya sonraki prosese aktarılır.
Parçalanan malzeme, tesis kurgusuna göre metal ayırma, eleme veya ikinci kademe parçalamaya gönderilir.
02Uygulamalar
Shredder Uygulama Alanları
01
02Ahşap ve Palet Atıkları
Palet ve ahşap atıkların taşınabilir ve işlenebilir parçalara ayrılması. Çivi ve metal parçalar bıçak aşınmasını artırdığından ayırma ile birlikte planlanır.
Geri Dönüşüm ve Atık Yönetimi
03Karma Atık ve ATY Hazırlama
Karma atıkların ayırma ve atıktan türetilmiş yakıt (ATY/RDF) hazırlama hatlarında ön parçalanması. Yabancı madde kontrolü tasarımın parçasıdır.
ATY / RDF Hazırlama Tesisi
03Tasarım ve İmalat
Projeye Özel Shredder Tasarımı ve İmalatı
PRO MAKİNA shredder sistemlerini hammadde türü, besleme boyutu, hedef parça boyutu ve kapasiteye göre projelendirir. Mil ve kesici disk düzeni, bıçak geometrisi ve malzemesi, tahrik ve tork, besleme bunkeri ve aşırı yük koruması birlikte tasarlanır.

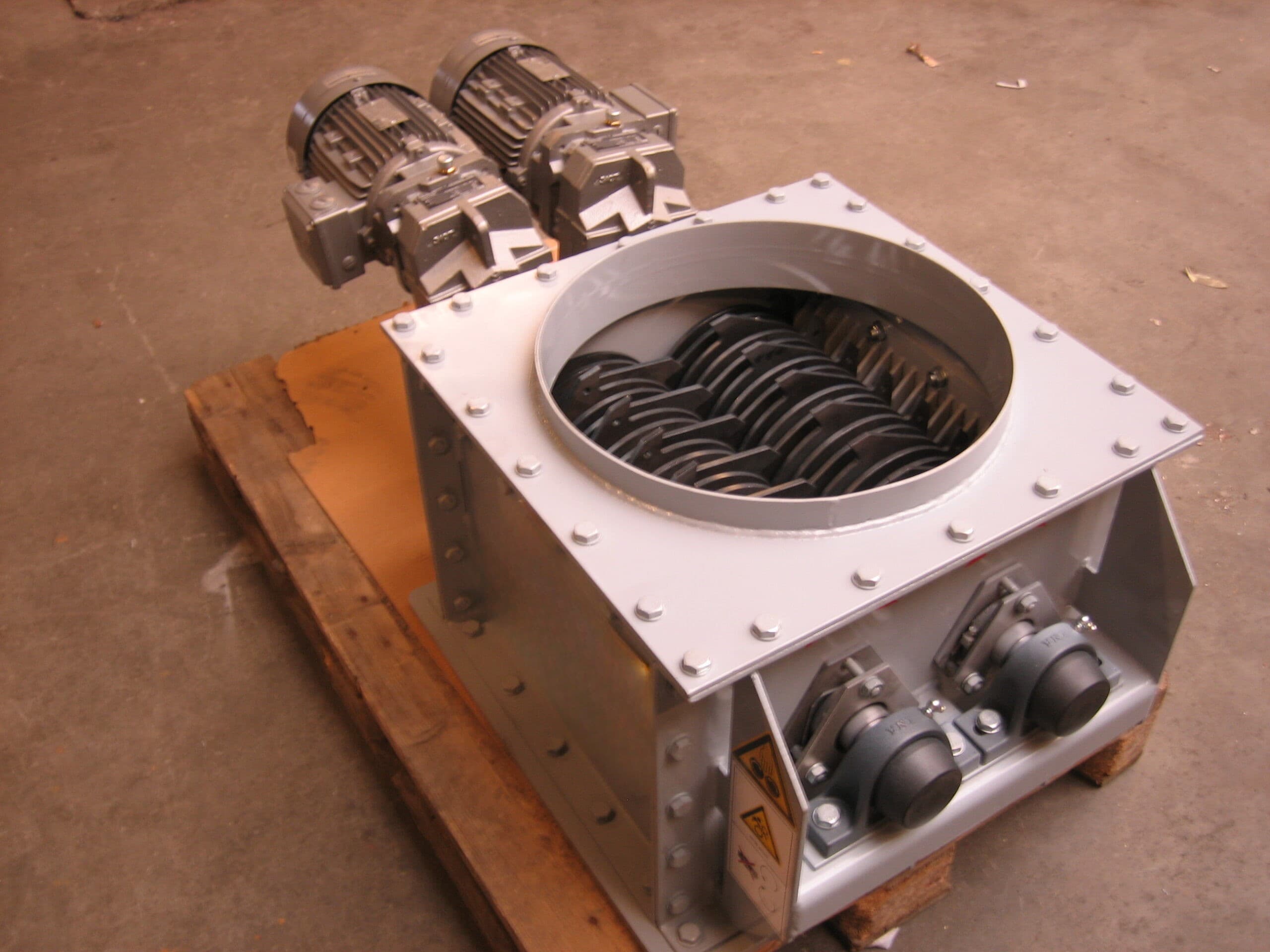

- Çift milli kesme düzeni

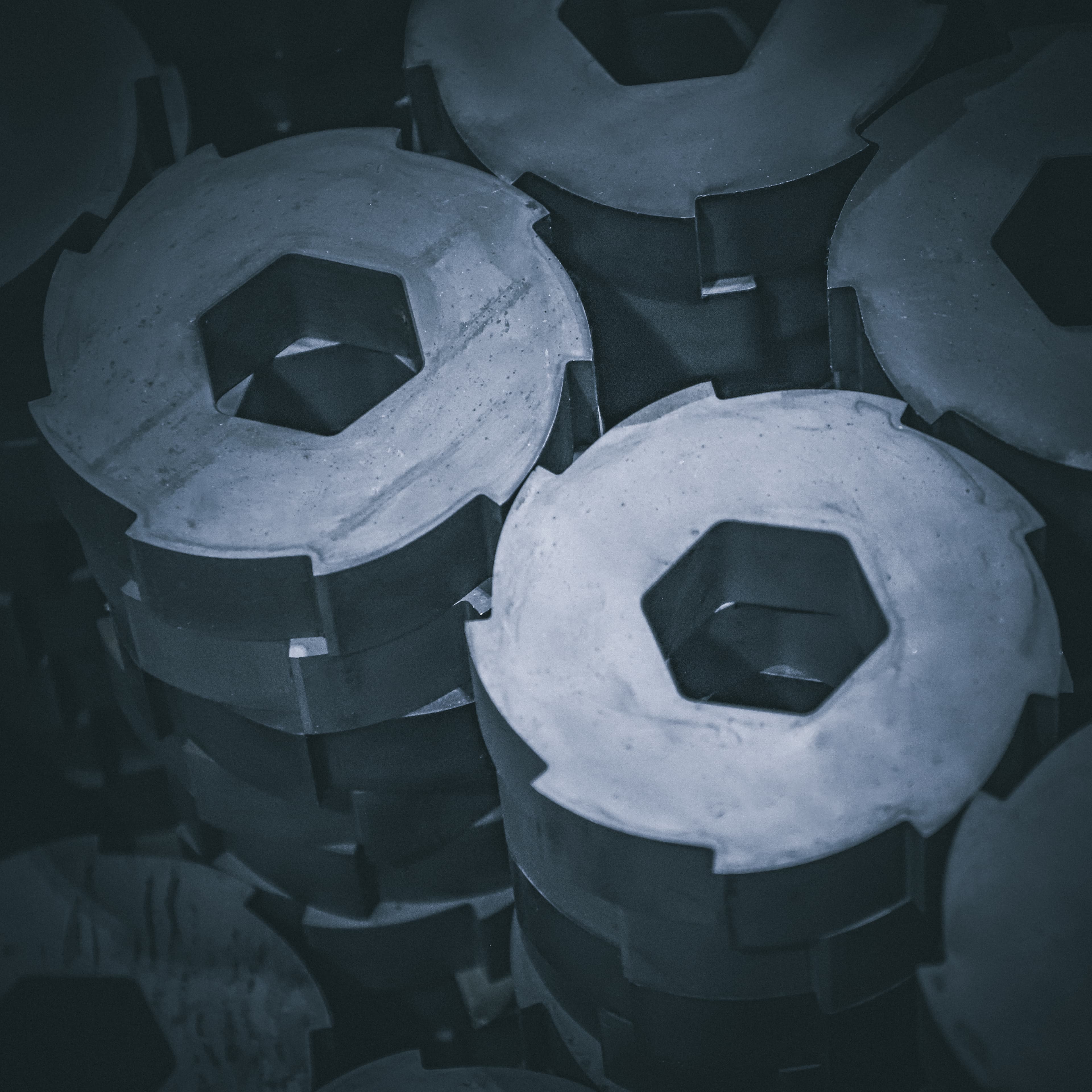

- Değiştirilebilir kesici diskler

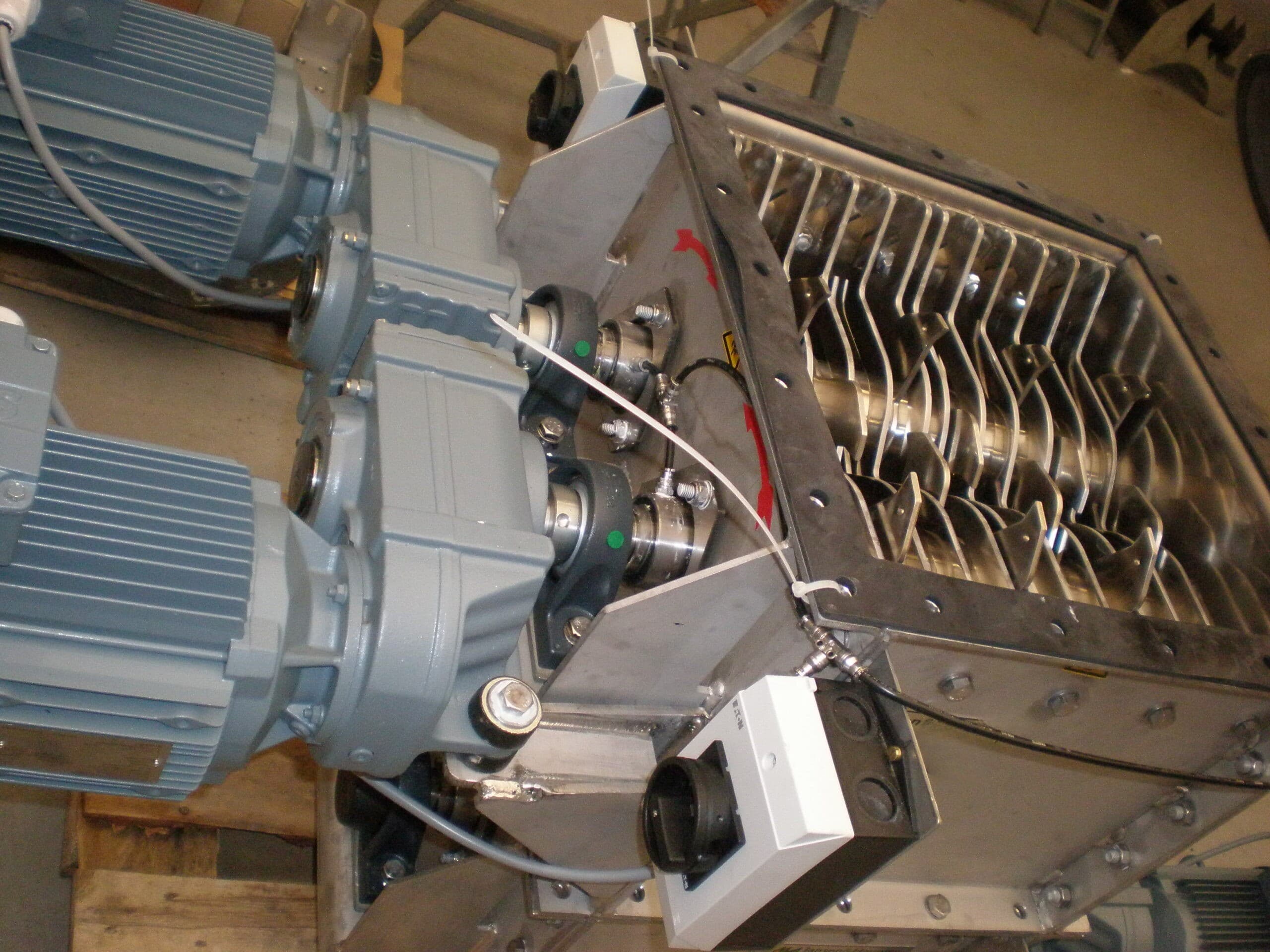

- Redüktörlü yüksek tork tahrik
- Sıkışma ve aşırı yük koruması
Proses Tasarım Verileri
- 01
Hammadde
Malzeme türü, yoğunluğu, nemi ve yabancı madde içeriği.
- 02
Besleme Boyutu
En büyük parça ölçüsü ve besleme şekli.
- 03
Hedef Parça
İstenen parça boyutu ve sonraki proses.
- 04
Rotor ve Bıçak
Mil sayısı, disk kalınlığı, kanca geometrisi ve bıçak malzemesi.
- 05
Tahrik ve Güvenlik
Tork ihtiyacı, redüktör, ters dönme ve bakımda bıçak değişimi.
Tork, güç ve kapasite hammadde testleri ve proje verisiyle belirlenir; belirli bir parça boyutu garanti edilmez.
04Galeri
Shredder Fotoğraf Galerisi
05SSS
Shredder Hakkında Sık Sorulan Sorular
Shredder ile kırıcı arasındaki fark nedir?
Kırıcılar malzemeyi çarpma veya ezme ile küçültür. Shredder ise düşük devirli miller üzerindeki kesici disklerle malzemeyi keser ve yırtar; bu nedenle hacimli ve lifli malzemelere uygundur.
Parça boyutu neye göre belirlenir?
Parça boyutu, kesici disklerin kalınlığı ve kanca geometrisiyle belirlenir. Daha küçük ve homojen boyut için ikinci kademe parçalama ve eleme gerekebilir.
Sıkışma olduğunda ne olur?
Aşırı yük algılandığında miller geri dönerek sıkışmayı çözecek şekilde tasarlanır. Motor ve redüktör aşırı yüke karşı korunur.
Bıçaklar nasıl değiştirilir?
Kesici diskler değiştirilebilir yapıdadır; bakım için gövde ve mil düzenine uygun erişim sağlanır.
Teklif için hangi bilgiler gereklidir?
Hammadde türü, en büyük parça ölçüsü, yabancı madde içeriği, hedef parça boyutu ve saatlik kapasite temel verilerdir.
06Kaynaklar
İlgili Makina ve Tesis Sayfaları
ATY / RDF Hazırlama TesisiAtıktan türetilmiş yakıt (ATY/RDF) hazırlama tesisi kurgusu.Organik Atık İşleme TesisiOrganik atıkların kabulünden ürün hazırlamaya tesis çözümü.Bıçaklı Primer KırıcılarDarbe bıçaklı rotor ve plakalarla ilk kademe darbeli kırma.Eleme ve Sınıflandırma SistemleriDökme malzemenin boyutuna göre ayrılması.
Teknik Teklif
Shredder sistemi için teknik teklif alın
Hammaddeniz, besleme ölçünüz ve hedef parça boyutunuza göre shredder sistemini birlikte netleştirelim.
Teknik Teklif İçin Gerekli Bilgiler
- Hammadde türü
- En büyük parça ölçüsü
- Yabancı madde / metal içeriği
- Hedef parça boyutu
- Saatlik kapasite (ton/saat)
- Besleme ve tahliye düzeni
