01Çoklu Silo Besleme
Sıra hâlindeki siloların üstünden geçen konveyör hattıyla her siloya ayrı besleme yapılması. Araba konumu seçilen siloya göre ayarlanır.
Depolama ve Besleme SistemleriTripper Arabalı Konveyör – Hat Boyunca Hareketli Boşaltma
PRO MAKİNA · Tripper Arabalı Bantlı Konveyör
- Görev
- Hat boyunca seçilebilir boşaltma
- Taşıyıcı
- Ana bantlı konveyör
- Hareketli ünite
- Ray üzerinde tripper arabası
- Hedef
- Silo, bunker veya stok alanı
Genel Bakış
Bantlı Konveyörden Birden Fazla Noktaya Dağıtım

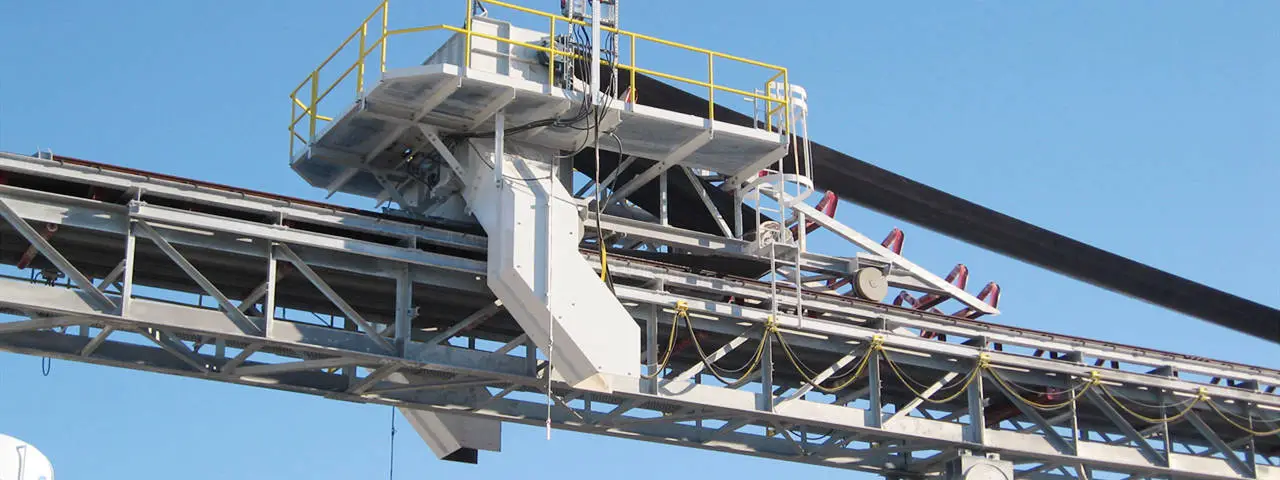

Tripper arabalı konveyör, bir bantlı konveyör ile bu konveyörün şasesi boyunca ray üzerinde hareket eden tripper arabasından oluşur. Bant, arabadaki tamburlar üzerinden yukarı kaldırılıp geri döndürülür; malzeme bu noktada banttan ayrılarak arabanın tahliye şutundan aşağıya boşaltılır.
Araba hat boyunca hareket ettirildiğinde boşaltma noktası da değişir. Böylece tek bir konveyör hattı, altında sıralanan silo, bunker veya stok bölmelerini sırayla ya da seçilerek besleyebilir.
Tripper arabası malzemeyi kendisi taşımaz; taşıma görevini ana bantlı konveyör yapar. Tasarımda bant güzergâhı ve tambur düzeni, araba şasesi ve yürütme mekanizması, konum algılama, kablo taşıma ve güvenlik donanımı birlikte ele alınır.
01Proses Akışı
Tripper Arabalı Konveyör Malzeme Akışı
Şema, malzemenin ana bantlı konveyörle taşınıp tripper arabası üzerinden seçilen boşaltma noktasına dağıtıldığı tipik akışı gösterir.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Malzeme hattı
- 1
Ana banttan besleme: Malzeme, besleme noktasından ana bantlı konveyöre alınır.
- 2
Bant ile taşıma: Ana bant malzemeyi hat boyunca tripper arabasına kadar taşır.
- 3
Tripper üzerinden boşaltma: Bant arabada yükselir; malzeme tahliye şutuna düşer.
- 4
Seçilen noktaya dağıtım: Araba konumuna göre malzeme ilgili silo, bunker veya stok bölmesine iner.
Boşaltma noktası, arabanın konumu ile belirlenir; konum algılama ve hareket kontrolü otomasyon sistemine bağlanabilir.
02Uygulamalar
Tripper Arabalı Konveyör Uygulama Alanları
01
02Stok Holü Dağıtımı

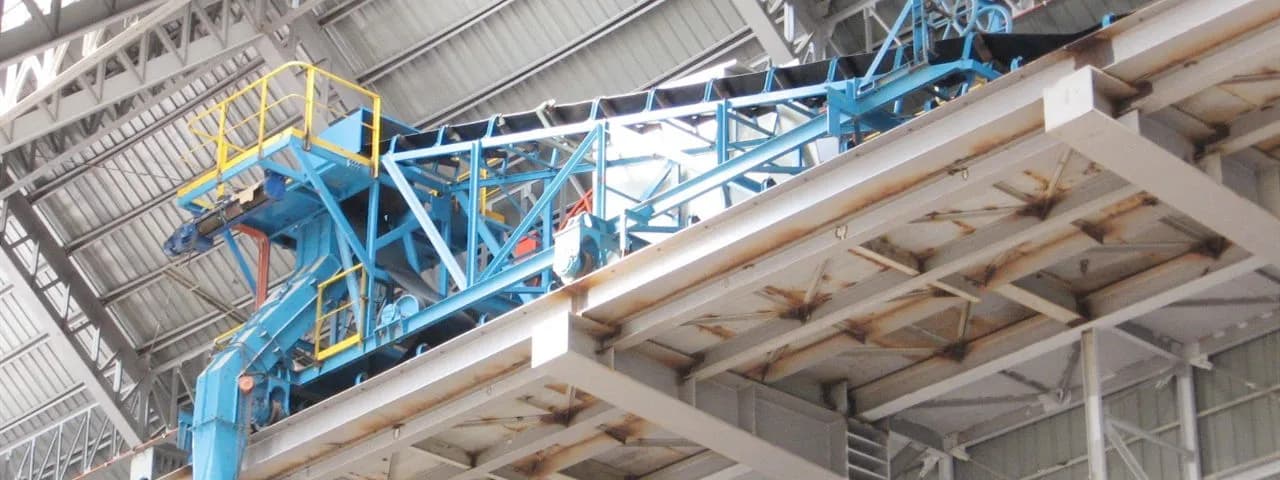

Kapalı stok holünde granül gübre veya benzeri dökme ürünün hat boyunca farklı bölmelere yayılması. Dökülme ve toz için şut ve etek düzeni önemlidir.
Gübre ve Granülasyon Tesisleri
03Bunker Hattı Besleme
Proses öncesindeki bunker sırasının ihtiyaca göre beslenmesi. Tripper arabası, seviye bilgisine göre boşaltma noktasını değiştirecek şekilde kontrol edilebilir.
Bunker ve Hazneler03Tasarım ve İmalat
Projeye Özel Tripper Arabalı Konveyör Tasarımı
PRO MAKİNA tripper arabalı konveyörleri dağıtım noktalarının sayısı ve konumu, hareket mesafesi ve ana konveyörün kapasitesine göre projelendirir. Bant düzeni, araba şasesi, yürütme, tahliye şutu ve kontrol sistemi birlikte tasarlanır.
- Dağıtım noktalarına göre hat düzeni
- Ray üzerinde araba ve yürütme
- Konum algılama ve kontrol
- Kablo taşıma ve güvenlik
Proses Tasarım Verileri
- 01
Dağıtım Noktaları
Silo, bunker veya stok bölmesi sayısı ve konumları.
- 02
Hareket Mesafesi
Arabanın toplam yürüme mesafesi ve hat uzunluğu.
- 03
Malzeme ve Kapasite
Malzeme türü, yoğunluk, tane boyutu ve saatlik kapasite.
- 04
Bant ve Araba
Bant tipi, tambur düzeni, araba şasesi ve yürütme mekanizması.
- 05
Otomasyon ve Güvenlik
Konum algılama, seviye bilgisi, kablo taşıma ve emniyet donanımı.
Araba hızı, yürütme gücü ve bant özellikleri proje verisiyle belirlenir; sayfada genel değer verilmez.
04SSS
Tripper Arabalı Konveyör Hakkında Sık Sorulan Sorular
Tripper arabası nasıl çalışır?
Bant, tripper arabasındaki tamburlar üzerinden yükseltilip geri döndürülür. Malzeme bu noktada banttan ayrılır ve arabanın şutundan aşağıya boşaltılır. Araba hareket ettikçe boşaltma noktası değişir.
Tripper arabası malzemeyi taşır mı?
Hayır. Malzemeyi ana bantlı konveyör taşır; tripper arabası yalnızca boşaltma noktasını hat boyunca değiştiren hareketli ünitedir.
Hangi noktaya boşaltma yapılacağı nasıl seçilir?
Araba elle veya otomasyonla konumlandırılabilir. Konum algılama ve silo seviye bilgisiyle boşaltma noktası otomatik seçilecek şekilde tasarlanabilir.
Mevcut bantlı konveyöre tripper eklenebilir mi?
Mevcut konveyörün şasesi, bant tipi, tamburları ve hat geometrisi incelenerek değerlendirilir; uygunluk proje bazında belirlenir.
Teklif için hangi bilgiler gereklidir?
Dağıtım noktalarının sayısı ve konumları, hat uzunluğu, malzeme türü ve kapasite, bant bilgisi ve istenen kontrol yöntemi temel verilerdir.
05Kaynaklar
İlgili Makina ve Tesis Sayfaları
Bantlı KonveyörlerDökme malzemenin bant üzerinde yatay veya eğimli taşınması.Bunker ve HaznelerBesleme öncesi tampon hacim ve düzenli ürün çıkışı.Depolama ve Besleme SistemleriSilo, bunker ve besleme ekipmanlarıyla stok ve dağıtım.Zincirli KonveyörlerKapalı gövdede zincir ve paletlerle dökme malzeme transferi.
Teknik Teklif
Tripper arabalı konveyör için teknik teklif alın
Dağıtım noktalarınız, hat uzunluğunuz ve malzeme bilgilerinize göre tripper arabalı konveyör sistemini birlikte netleştirelim.
Teknik Teklif İçin Gerekli Bilgiler
- Silo / bunker sayısı ve konumları
- Hat uzunluğu ve araba yürüme mesafesi
- Malzeme türü ve yoğunluğu
- Saatlik kapasite (ton/saat)
- Mevcut bant bilgisi (varsa)
- İstenen kontrol yöntemi
