Genel Bakış
Zincir ve Kovalarla Dikey Dökme Taşıma
Zincirli elevatör, zincire belirli aralıklarla bağlı kovaların alt bölümde (ayak) malzemeyi alıp kapalı gövde içinde yukarı taşıdığı ve üst bölümde (baş) boşalttığı dikey taşıma ekipmanıdır. Zincir, üstteki tahrik dişlisi veya tamburu ile alttaki gerdirme grubu arasında döner.
Taşıyıcı eleman olarak bant yerine zincir kullanılması, iri taneli ve ağır dökme malzemelerde tercih edilen bir çözümdür. Zincir tipi, kova tipi ve kova aralığı; kapasite, elevatör yüksekliği, malzemenin tane boyutu ve yoğunluğuna göre seçilir.

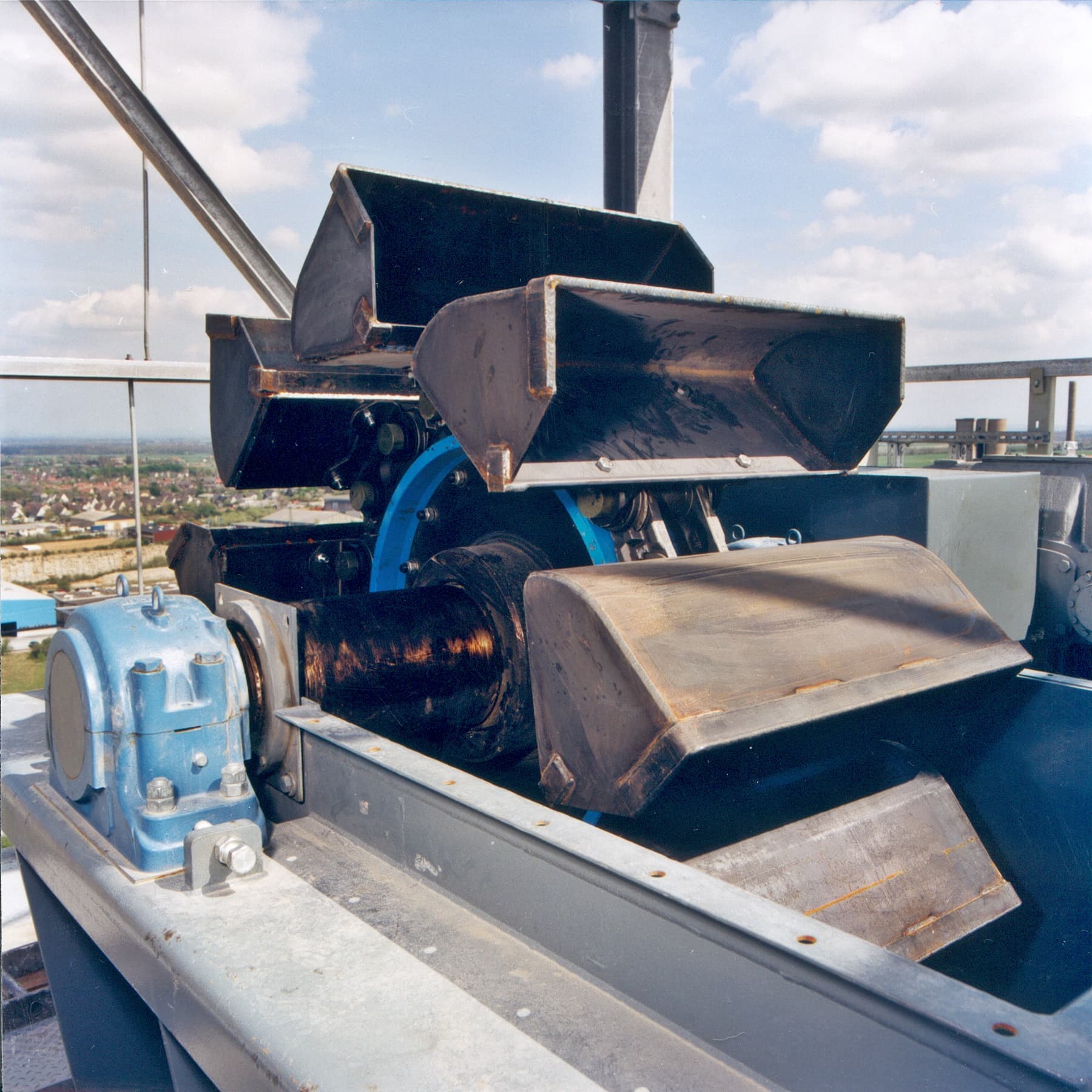

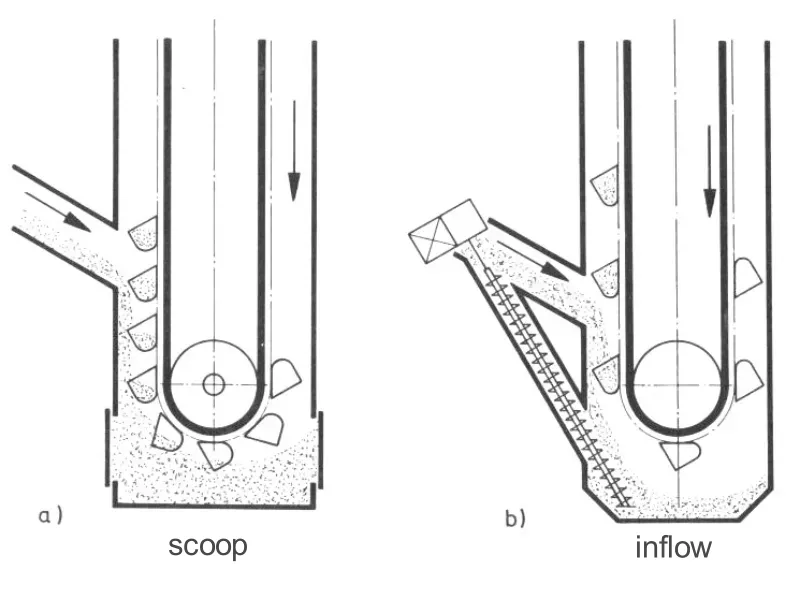

Besleme düzeni (kovanın malzemeyi ayaktan alması veya beslemeyi doğrudan kovaya yapması) ve baş kısımdaki boşaltma şekli, malzemenin akış davranışına göre belirlenir. Malzeme birikmesi ve geri akış, ayak ve baş bölgelerinin tasarımıyla kontrol altında tutulur.
01Proses Akışı
Zincirli Elevatör Malzeme Akışı
Şema, zincirli elevatörün malzemeyi alt besleme ağzından alıp üst tahliye ağzına taşıdığı tipik akışı gösterir.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Malzeme hattı
- 1
Alt besleme: Malzeme ayak bölümündeki besleme ağzından elevatöre girer.
- 2
Kovalara dolum: Zincire bağlı kovalar malzemeyi ayak bölümünden alır.
- 3
Dikey yükseltme: Zincir, dolu kovaları kapalı gövde içinde yukarı taşır.
- 4
Üst tahliye: Kovalar baş kısımda dönerken malzeme tahliye ağzına boşalır.
Elevatör yalnızca dikey taşıma yapar; besleme öncesi ve tahliye sonrası konveyör, silo veya proses ekipmanları tesis kurgusuna göre belirlenir.
02Uygulamalar
Zincirli Elevatör Uygulama Alanları
01
02Kömür ve İri Taneli Dökme Malzeme
Parça hâlindeki kömür ve benzeri iri taneli dökme malzemelerin stok ve besleme noktalarına dikey taşınması. Kova hacmi ve aralığı tane boyutuna göre belirlenir.
Depolama ve Besleme Sistemleri
03Kireç ve Mineral Tozları
Kireç ve benzeri mineral tozlarının kapalı gövdede yükseltilmesi. Toz sızdırmazlığı, besleme düzeni ve boşaltma şekli ürünün akışına göre tasarlanır.
Kimya ve Proses Endüstrisi
03Tasarım ve İmalat
Projeye Özel Zincirli Elevatör Tasarımı ve İmalatı
PRO MAKİNA zincirli elevatörleri kapasite, elevatör yüksekliği ve malzeme özelliklerine göre projelendirir. Zincir ve kovalar, baş ve ayak grupları, gövde, gerdirme, besleme ve tahliye düzeni ile bakım kapakları birlikte tasarlanır.
- Malzemeye göre zincir ve kova seçimi
- Baş ve ayak dişli / tambur grupları
- Zincir gerdirme ve bakım erişimi
- Hız ve çalışma güvenliği izleme
Proses Tasarım Verileri
- 01
Malzeme
Malzeme türü, tane boyutu, yığın yoğunluğu, sıcaklık ve aşındırıcılık.
- 02
Kapasite ve Yükseklik
Saatlik kapasite ve besleme-tahliye arası yükseklik.
- 03
Zincir ve Kova
Zincir tipi, kova tipi, kova hacmi ve aralığı.
- 04
Tahrik ve Gerdirme
Motor-redüktör, baş ve ayak grupları, gerdirme düzeni.
- 05
Güvenlik ve İzleme
Hız izleme, geri dönüş engelleme, seviye ve bakım erişimi.
Elevatör yüksekliği, kapasite ve tahrik gücü proje verisiyle hesaplanır; sıcak veya aşındırıcı ürünlere uygunluk ayrıca değerlendirilir.
04Galeri

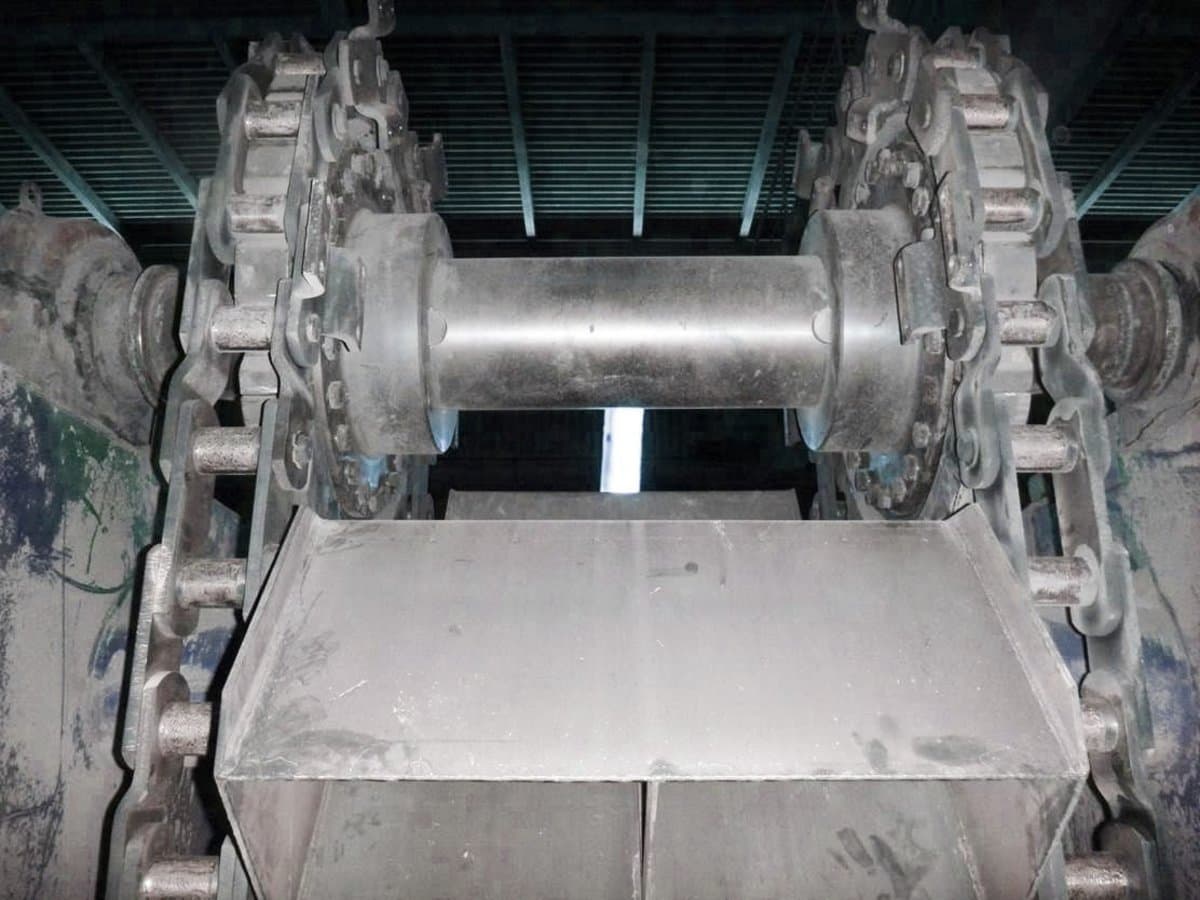

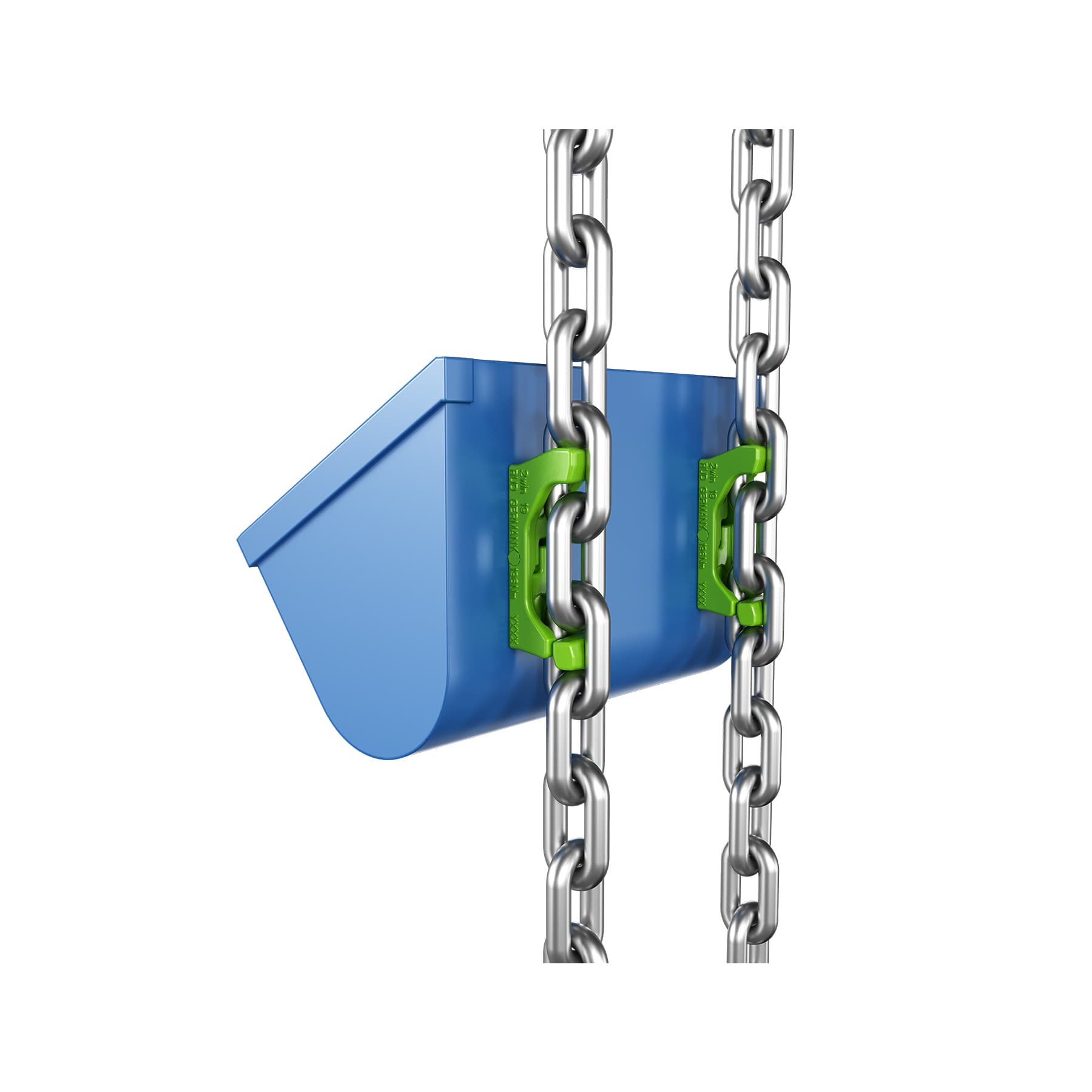

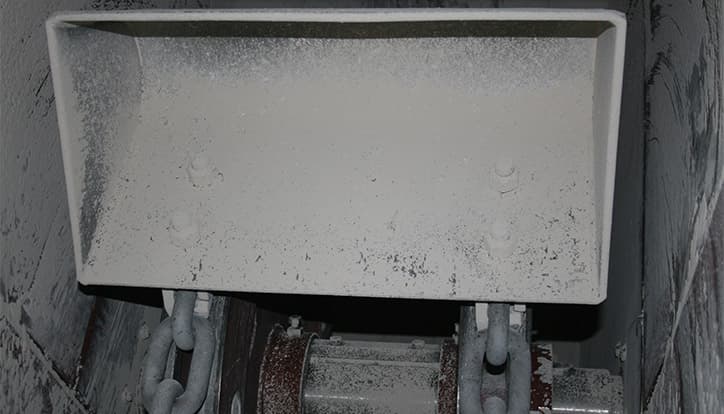

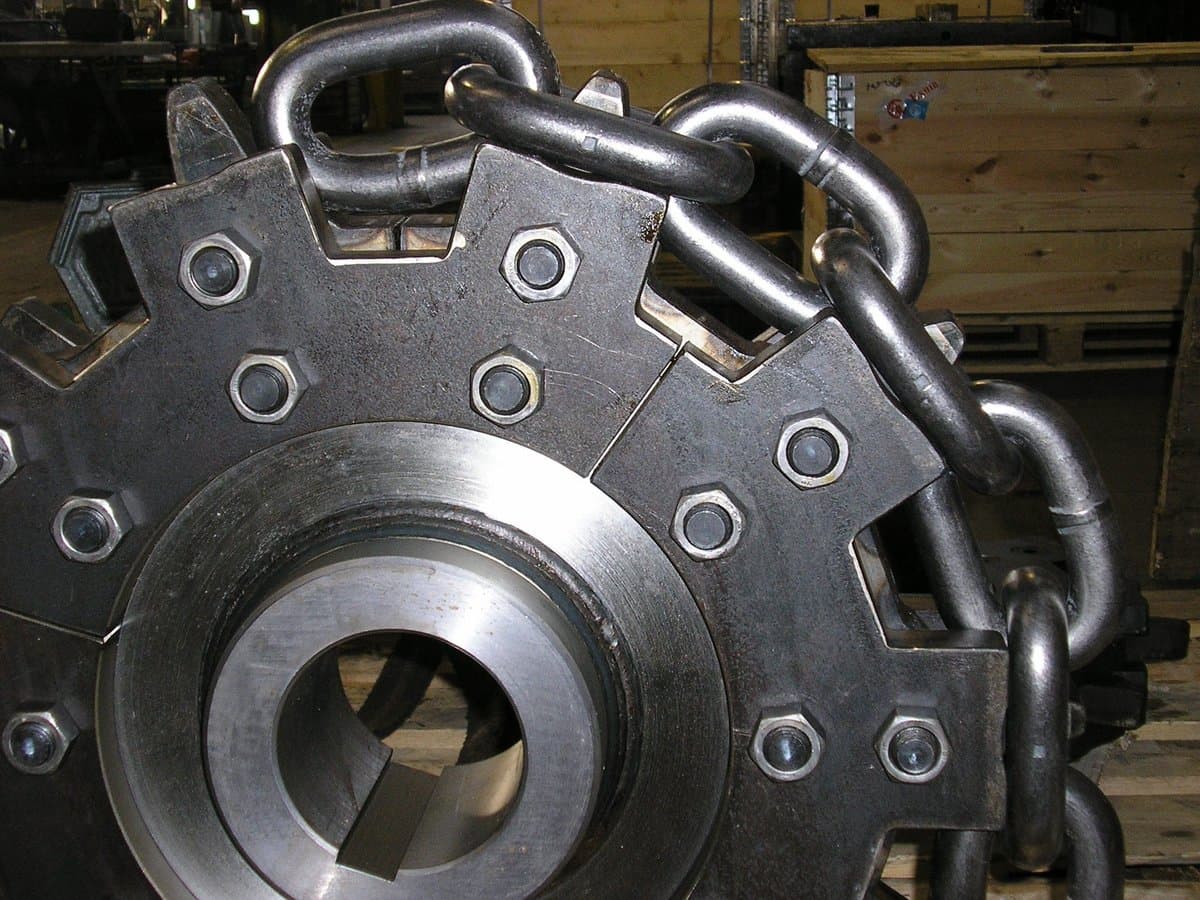

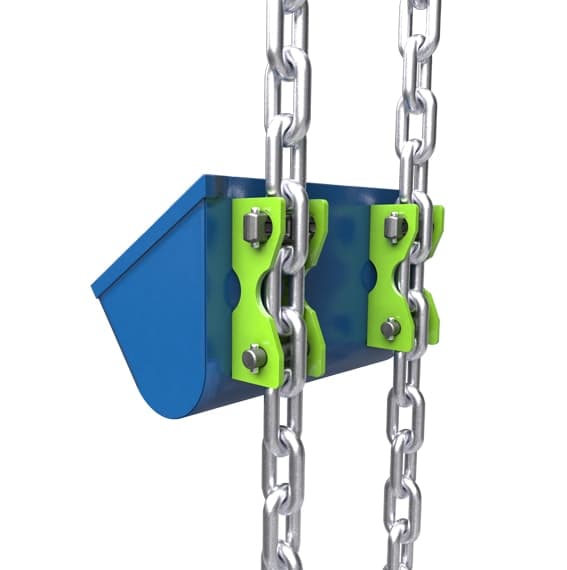

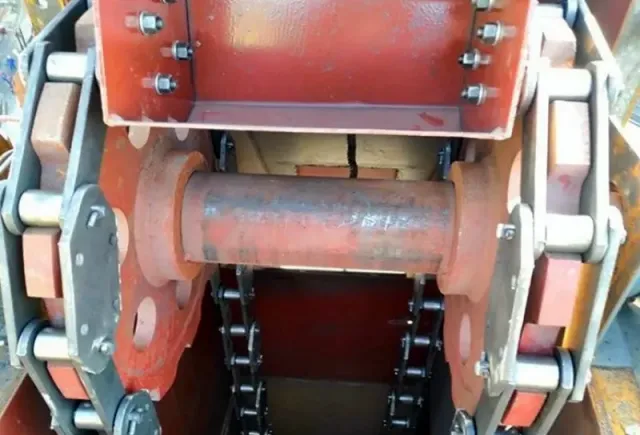

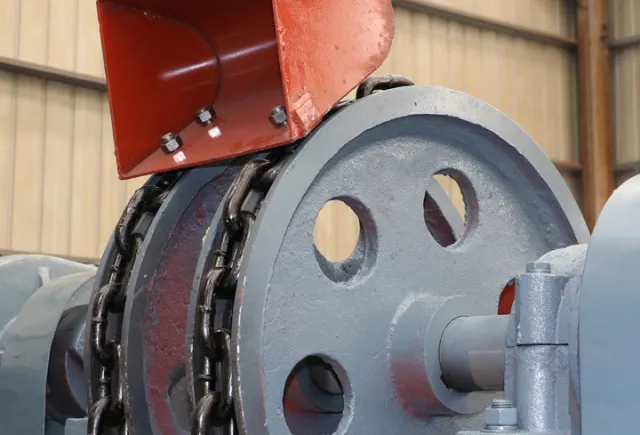

Zincirli Elevatör Fotoğraf Galerisi
05SSS
Zincirli Elevatör Hakkında Sık Sorulan Sorular
Zincirli elevatör ile bantlı elevatör arasındaki fark nedir?
İki elevatör de malzemeyi kovalarla dikey taşır. Zincirli elevatörde kovalar zincire, bantlı elevatörde ise kauçuk veya benzeri bir banda bağlıdır. Zincirli yapı iri taneli ve ağır malzemelerde tercih edilen bir çözümdür.
Zincirli elevatör sıcak ürünlerde kullanılabilir mi?
Sıcak ürünlerde uygunluk; zincir, kova ve yataklama malzemeleri ile ürün sıcaklığına göre proje bazında değerlendirilir. Her zincirli elevatör her sıcaklığa uygun değildir.
Kova tipi ve aralığı nasıl seçilir?
Kova tipi ve aralığı; kapasite, malzemenin tane boyutu, akış davranışı ve besleme-boşaltma düzenine göre seçilir.
Geri akış ve malzeme birikmesi nasıl önlenir?
Uygun boşaltma geometrisi, ayak bölümünün tasarımı, zincir gerdirme ve gerektiğinde geri dönüş engelleyici gibi önlemlerle geri akış ve birikme kontrol altında tutulur.
Teklif için hangi bilgiler gereklidir?
Malzeme türü, tane boyutu, yığın yoğunluğu, ürün sıcaklığı, saatlik kapasite ve besleme ile tahliye arasındaki yükseklik temel verilerdir.
