01Silo Besleme ve Dağıtım
Silo üstünde veya altında, dökme ürünün birden fazla siloya dağıtılması ya da silolardan toplanması. Çoklu tahliye ağızları kapaklarla seçilebilir.
Depolama ve Besleme SistemleriZincirli Konveyör – Kapalı Gövdeli Redler Tipi Dökme Taşıma
PRO MAKİNA · Kapalı Gövdeli Zincirli Konveyör
- Görev
- Kapalı gövdede dökme malzeme transferi
- Taşıyıcı

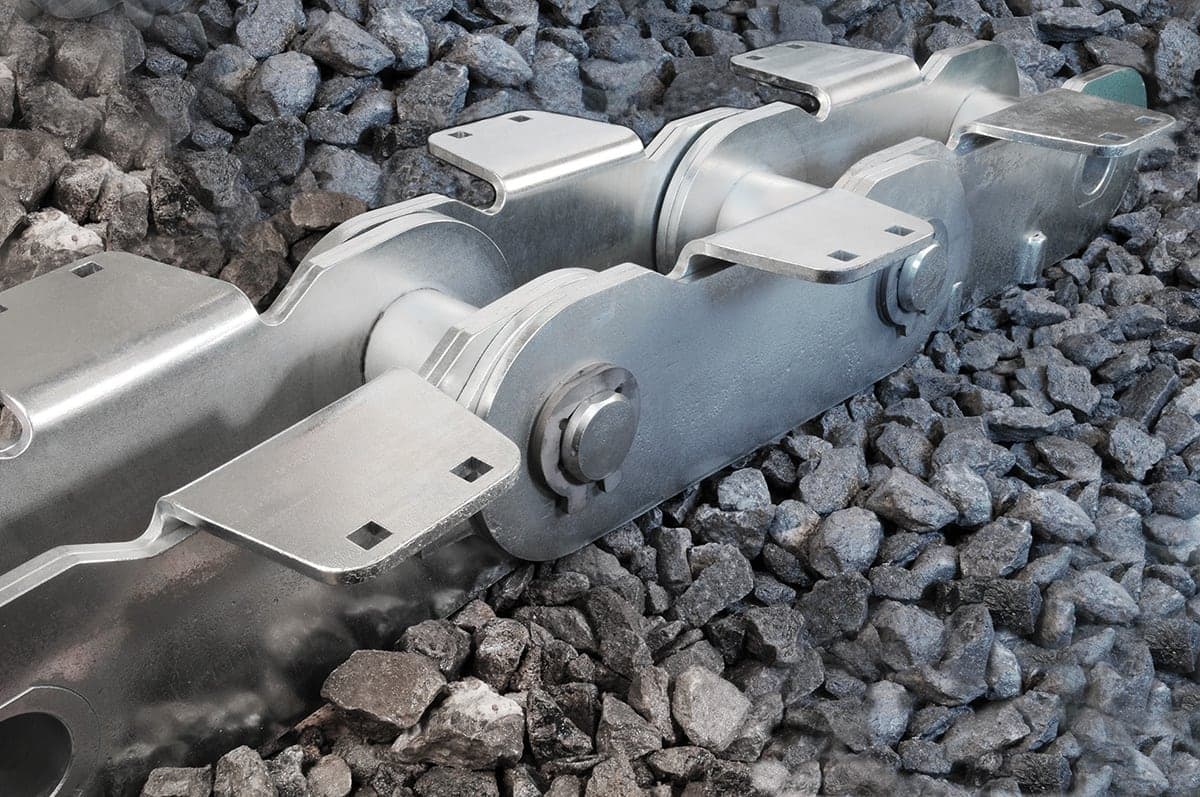

- Zincir ve paletler (sıyırıcılar)
- Güzergâh
- Yatay veya uygun eğimde hat
- Çıkış
- Tek veya çoklu tahliye ağzı
Genel Bakış
Kapalı Gövdede Kontrollü Dökme Malzeme Transferi

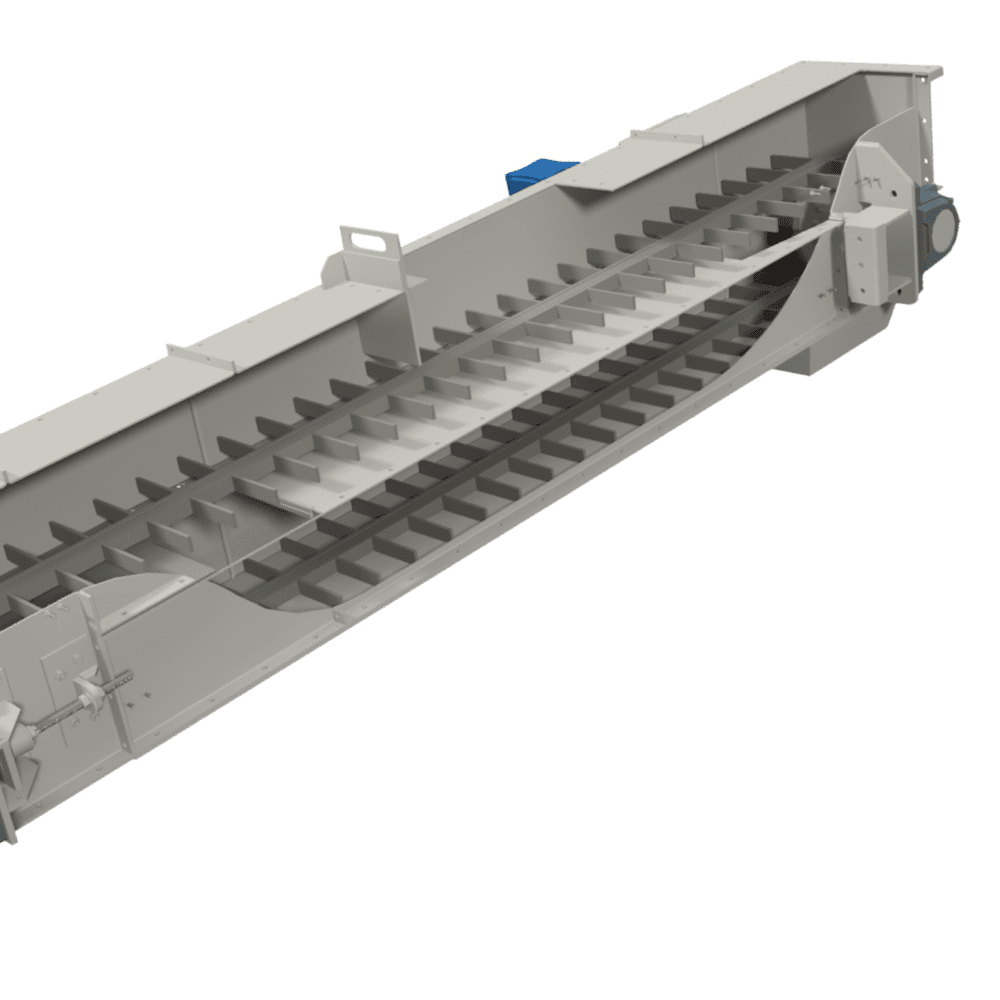

Zincirli konveyör, dökme malzemenin kapalı bir gövde içinde, zincire bağlı paletler (sıyırıcılar) tarafından sürüklenerek taşındığı ekipmandır. Malzeme gövdenin tabanında bir yatak hâlinde ilerler; zincir, baş kısımdaki tahrik dişlisi ile kuyruk kısmındaki gerdirme dişlisi arasında döner.
Bantlı konveyörden farklı olarak malzeme açık bir bant üzerinde değil, kapalı bir oluk içinde hareket eder. Bu yapı tozlu ürünlerde sızdırmazlığı kolaylaştırır ve hat üzerinde birden fazla tahliye ağzı açılmasına olanak verir.
Kapasite; gövde kesiti, zincir hızı ve malzemenin yığın yoğunluğuna göre belirlenir. Zincir tipi, palet malzemesi ve gövde aşınma yüzeyleri ise malzemenin aşındırıcılığı ve akış davranışına göre seçilir.
01Proses Akışı
Zincirli Konveyör Malzeme Akışı
Şema, zincirli konveyörün malzemeyi besleme ağzından tahliye ağzına kapalı gövde içinde taşıdığı tipik akışı gösterir.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Malzeme hattı
- 1
Malzeme besleme: Malzeme bunker, silo veya önceki ekipmandan besleme ağzına gelir.
- 2
Gövde içinde taşıma: Zincire bağlı paletler malzemeyi gövde tabanı boyunca sürükler.
- 3
Tahliye: Malzeme seçilen tahliye ağzından boşaltılır.
- 4
Zincir dönüşü: Boş zincir gövdenin üst bölümünden kuyruk dişlisine geri döner.
Hat üzerinde birden fazla tahliye ağzı varsa, seçilen ağız kapaklarla açılarak malzeme farklı silo veya bunkerlere yönlendirilebilir.
02Uygulamalar
Zincirli Konveyör Uygulama Alanları
01
02Toz ve İnce Taneli Ürünler
Tozuma eğilimli ince taneli ürünlerin kapalı gövdede taşınması. Gövde sızdırmazlığı ve bakım kapakları ürüne göre tasarlanır.
Kimya ve Proses Endüstrisi

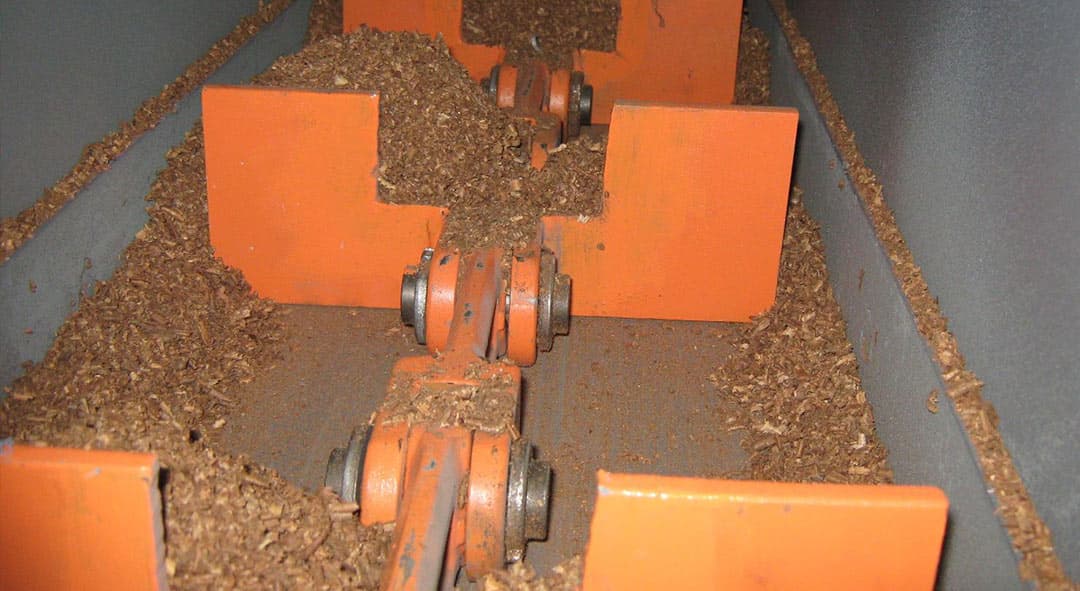

03Biyokütle ve Yonga
Ahşap yongası ve benzeri lifli, hafif dökme malzemelerin proses ekipmanlarına taşınması. Palet geometrisi ve gövde kesiti malzemenin akışına göre seçilir.
Geri Dönüşüm ve Atık Yönetimi
03Tasarım ve İmalat
Projeye Özel Zincirli Konveyör Tasarımı ve İmalatı
PRO MAKİNA zincirli konveyörleri taşınacak malzeme, kapasite ve hat güzergâhına göre projelendirir. Gövde, zincir ve paletler, tahrik ve gerdirme grupları, besleme ve tahliye ağızları ile bakım kapakları birlikte tasarlanır.
- Malzemeye göre zincir ve palet seçimi
- Kapalı ve sızdırmaz gövde

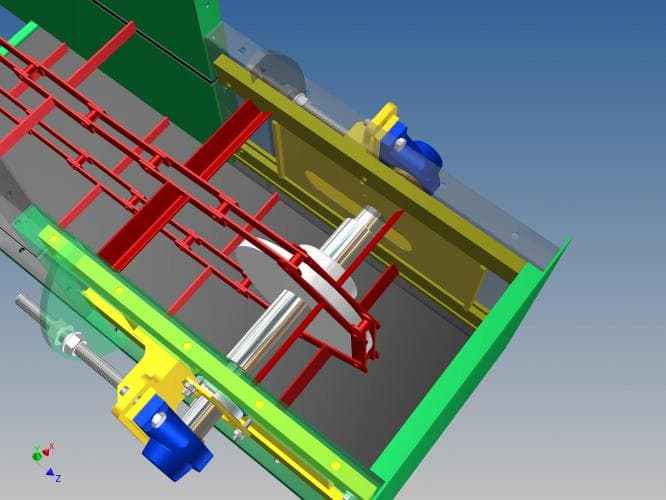

- Tahrik ve gerdirme dişlileri
- Çoklu tahliye ağzı seçeneği
Proses Tasarım Verileri
- 01
Malzeme
Malzeme türü, tane boyutu, yığın yoğunluğu, nem ve aşındırıcılık.
- 02
Kapasite
Saatlik taşıma kapasitesi ve çalışma süresi.
- 03
Güzergâh
Hat uzunluğu, eğim, besleme ve tahliye ağızlarının konumu.
- 04
Zincir ve Gövde
Zincir tipi, palet malzemesi, gövde kesiti ve aşınma yüzeyleri.
- 05
Tahrik ve Gerdirme

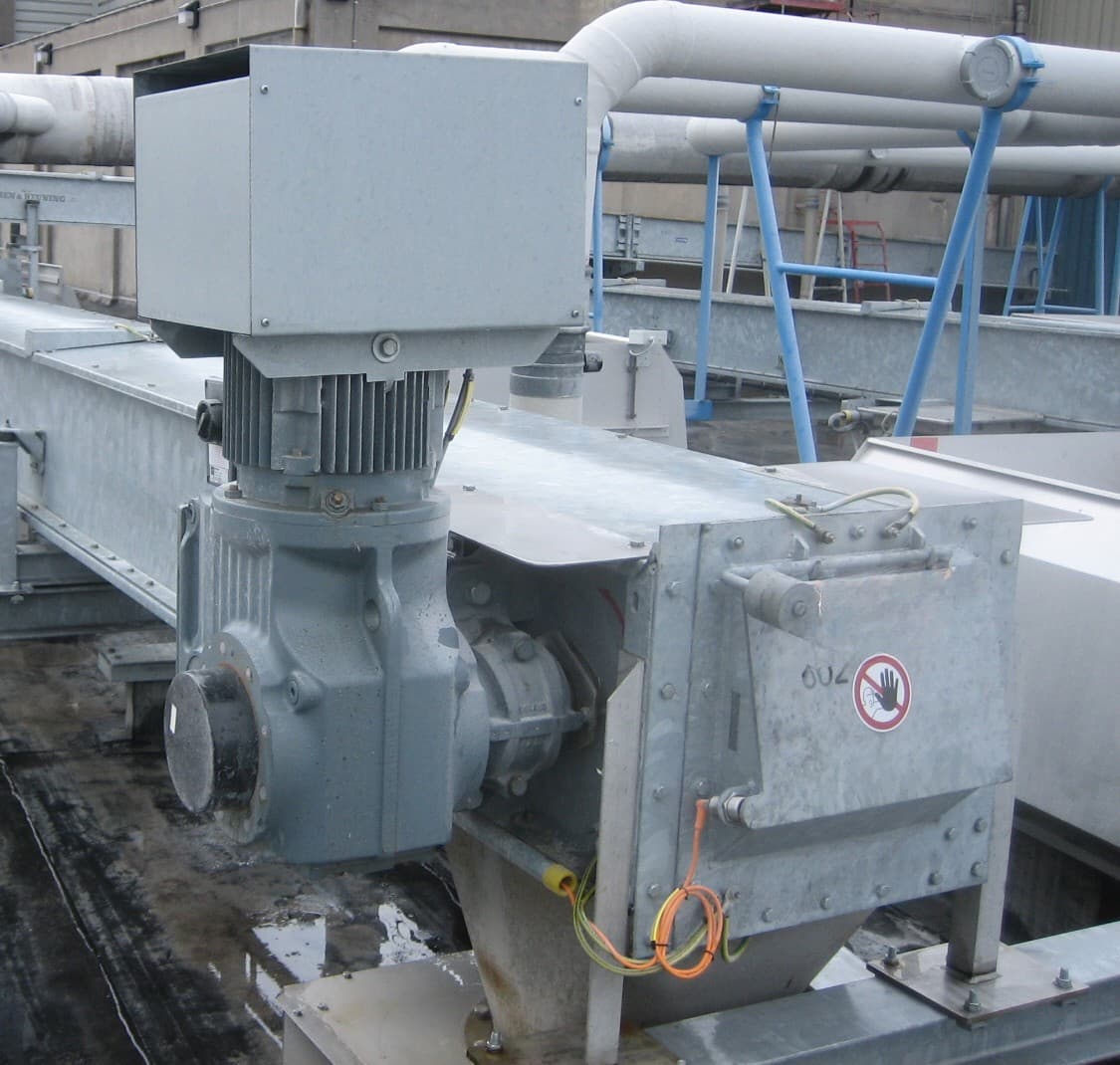

Motor-redüktör, dişliler, gerdirme düzeni ve bakım erişimi.
Zincir hızı ve tahrik gücü malzeme ve kapasite verisiyle hesaplanır; sıcak veya aşındırıcı ürünlerde uygunluk proje bazında ayrıca değerlendirilir.
04Galeri

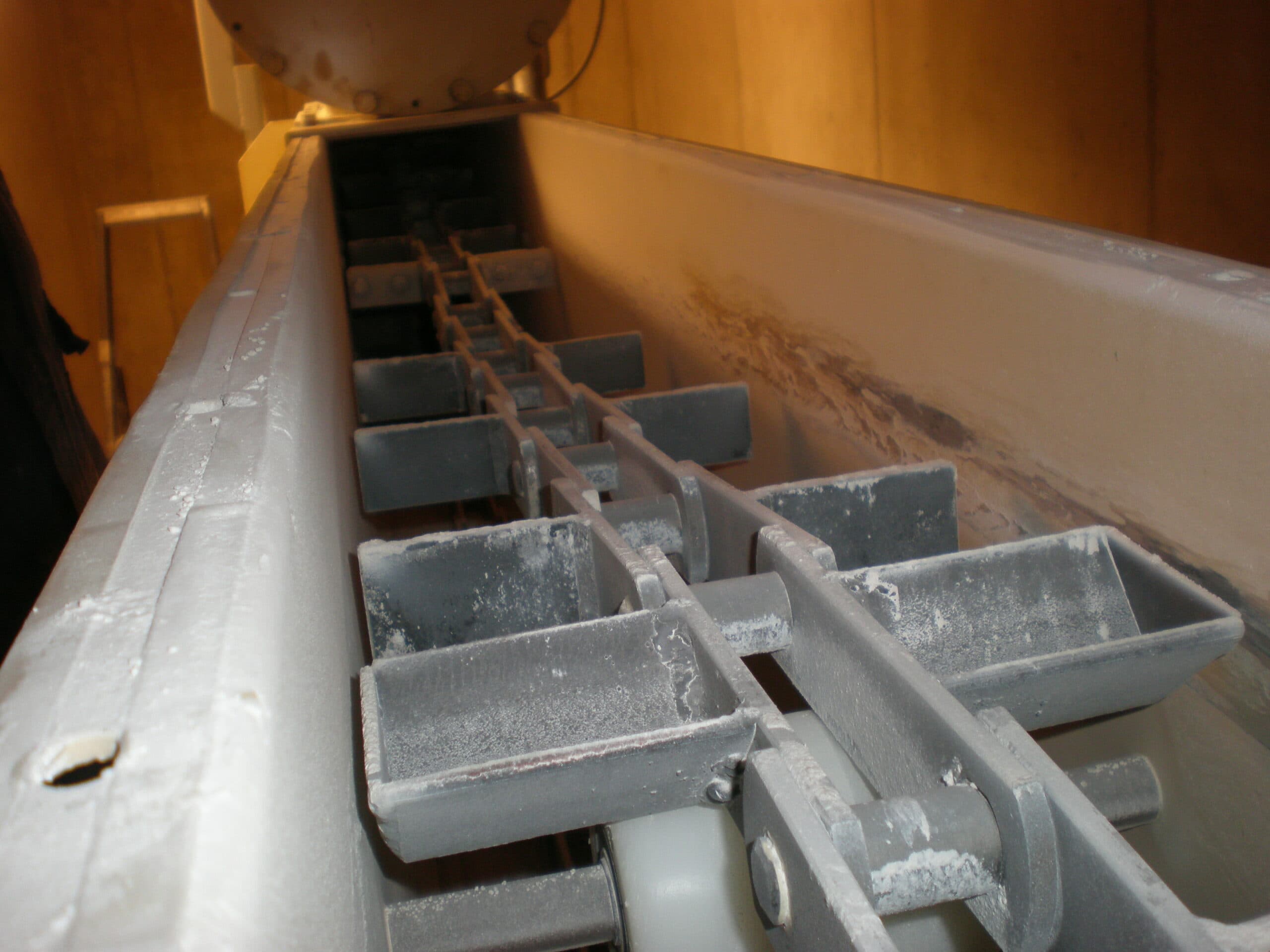

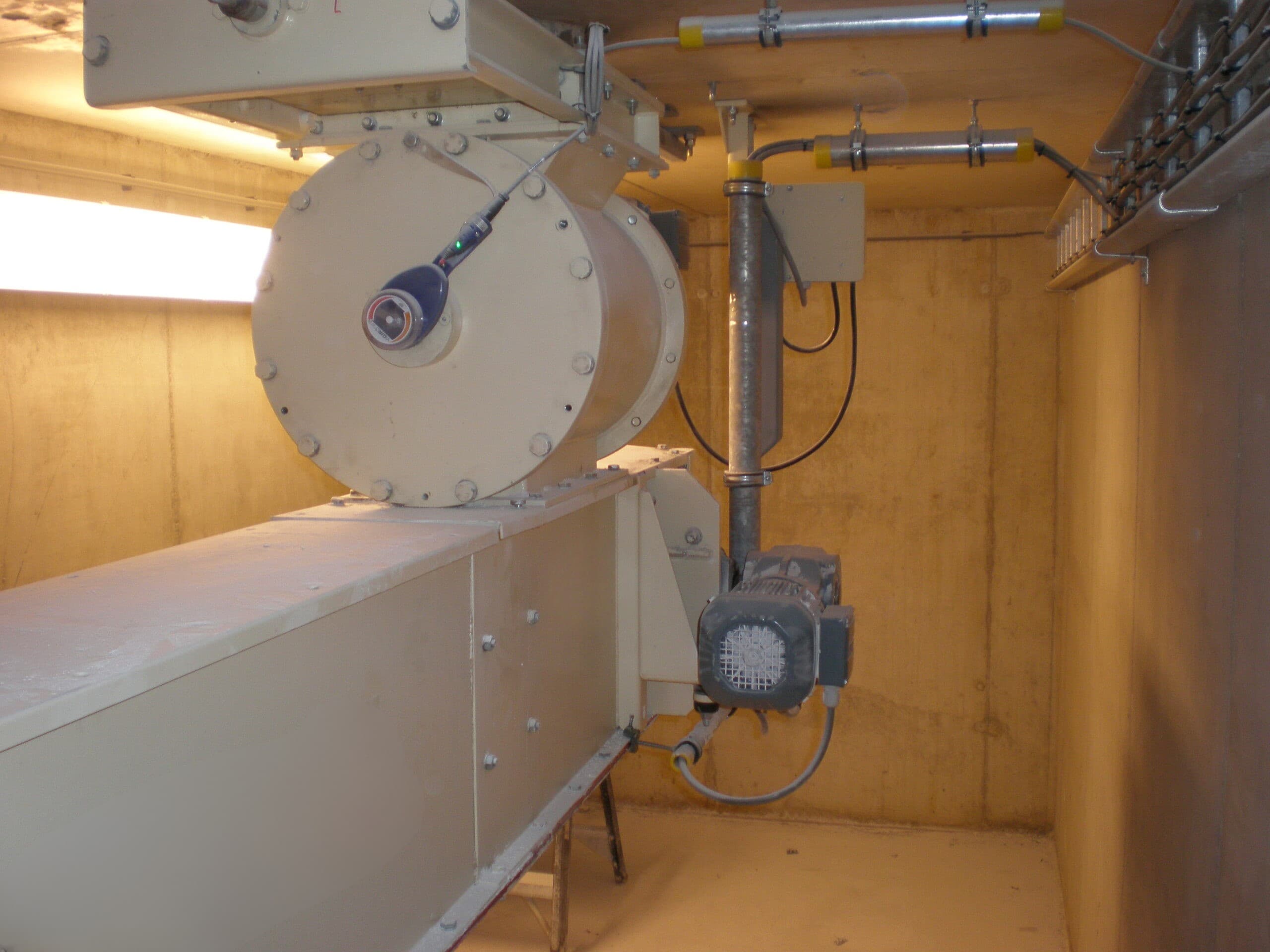

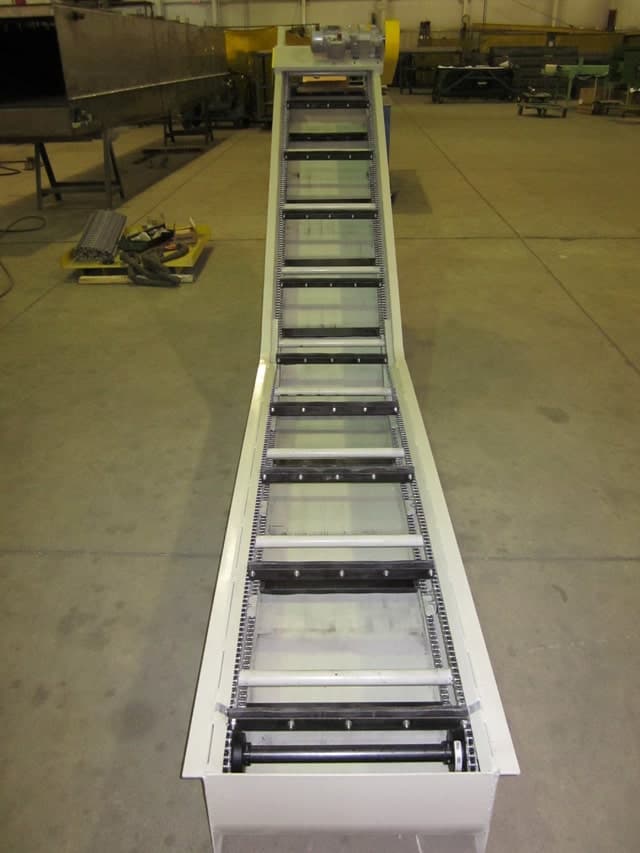

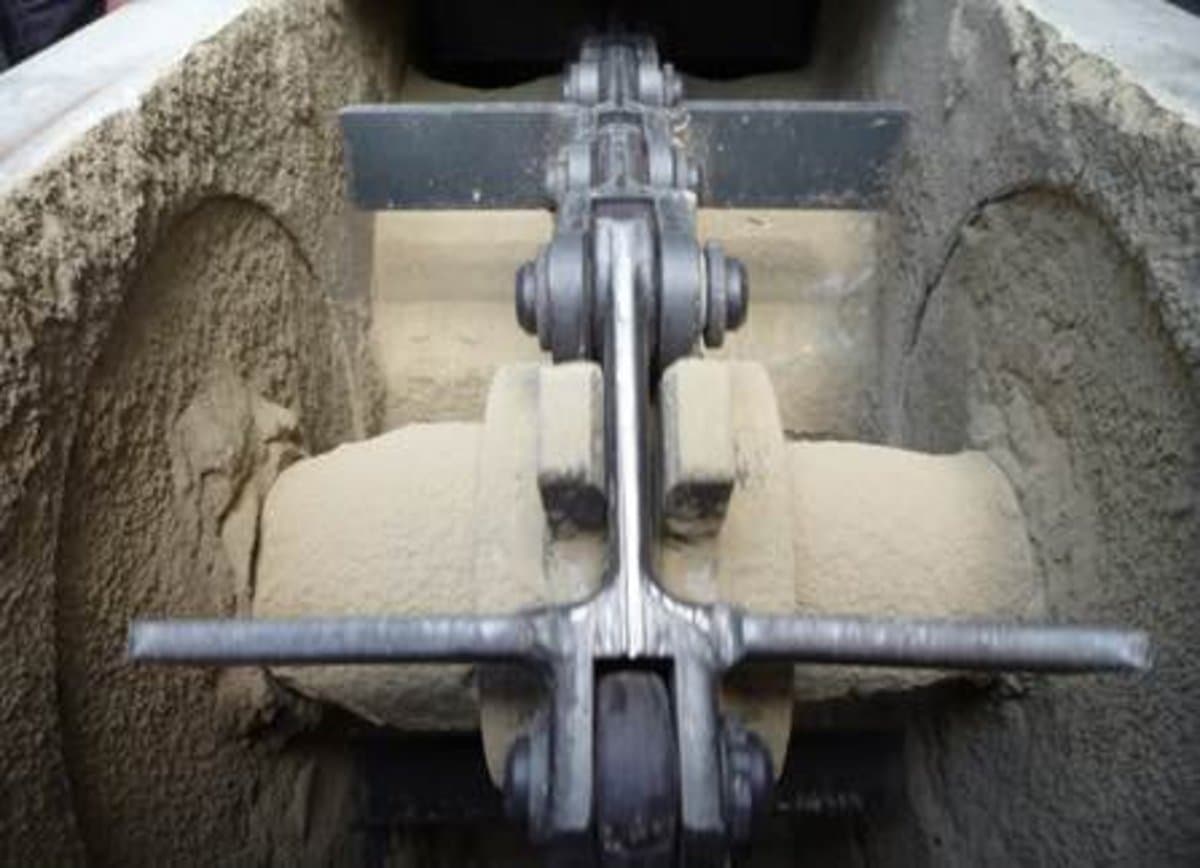

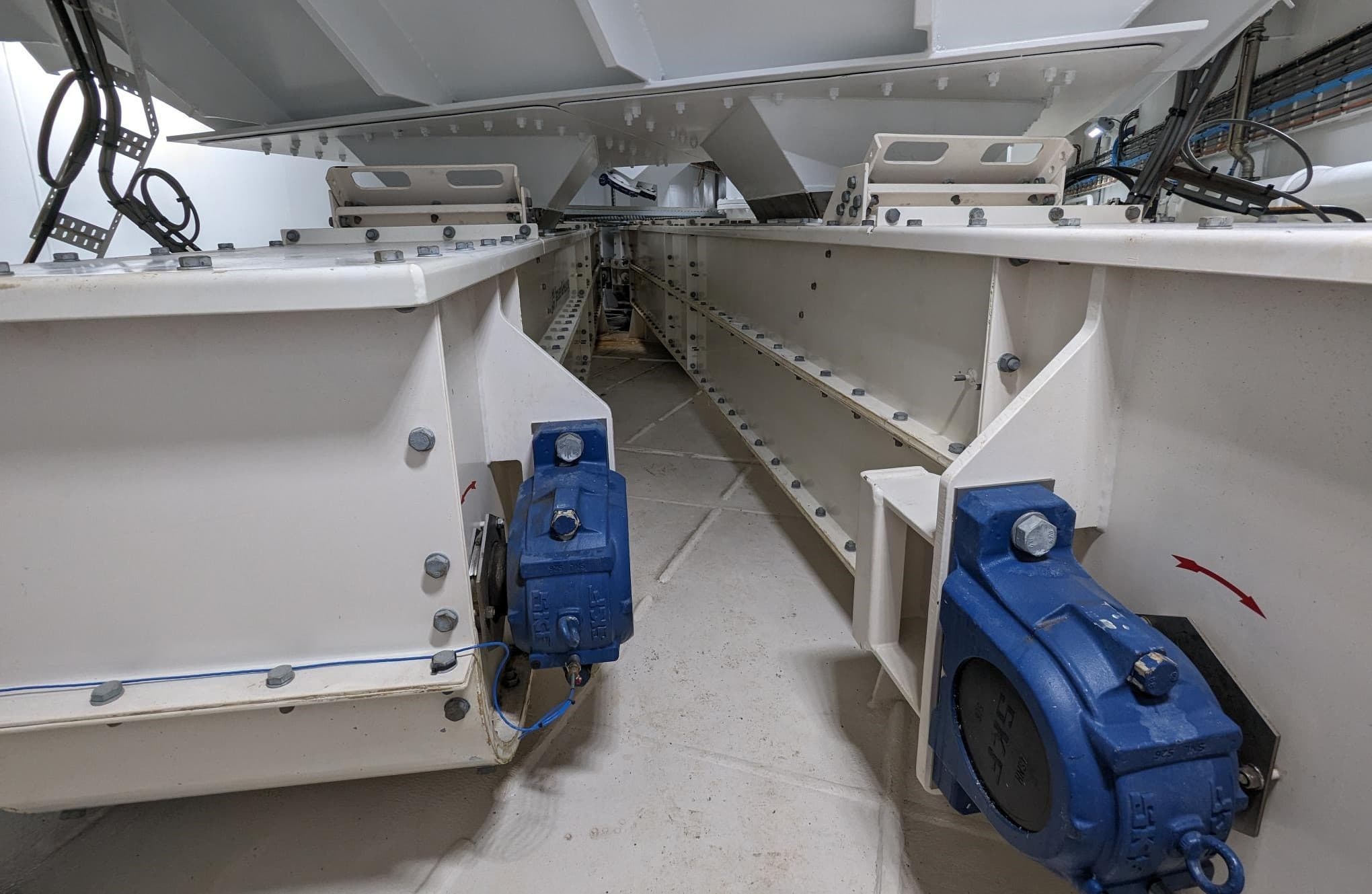

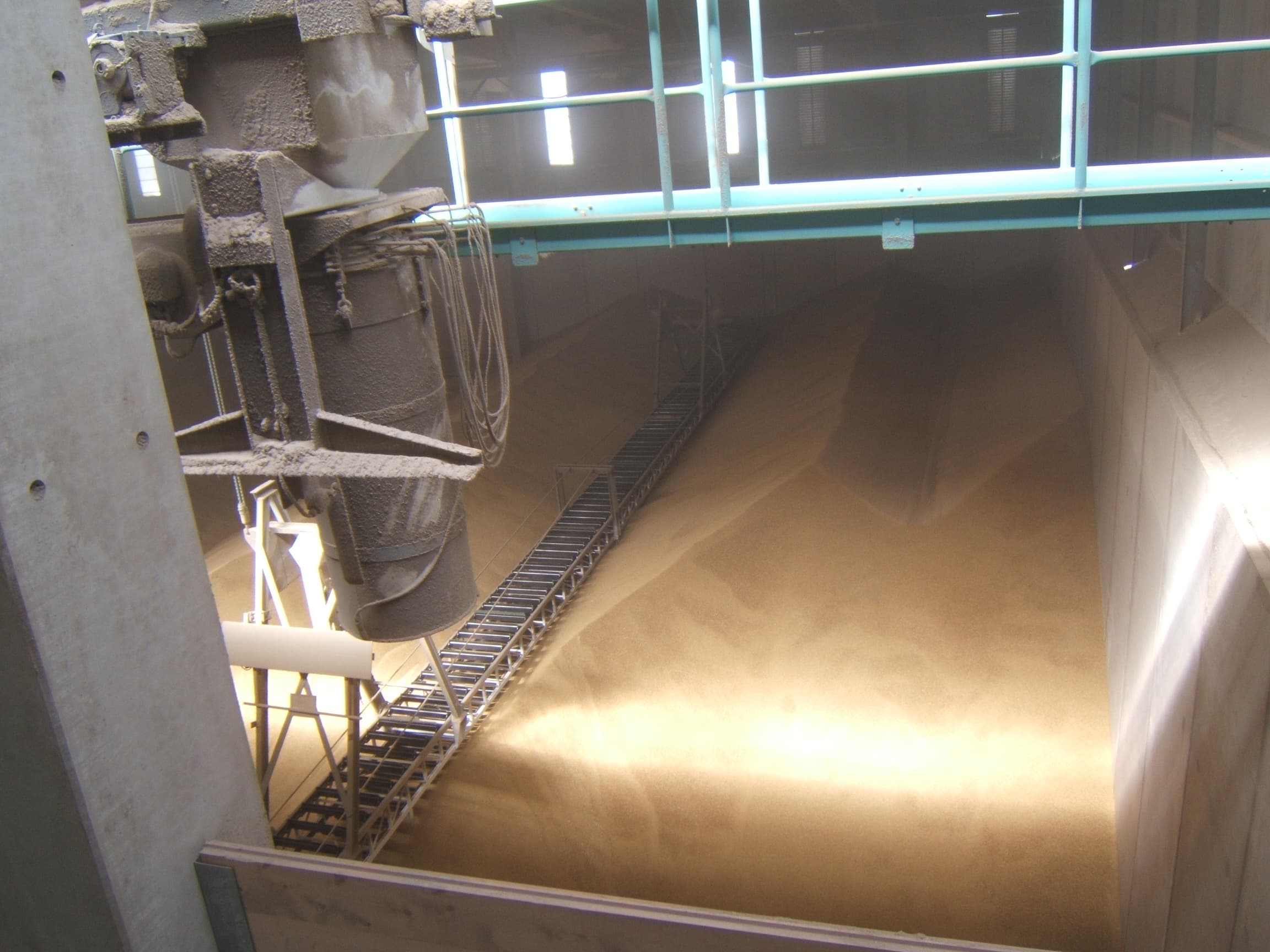

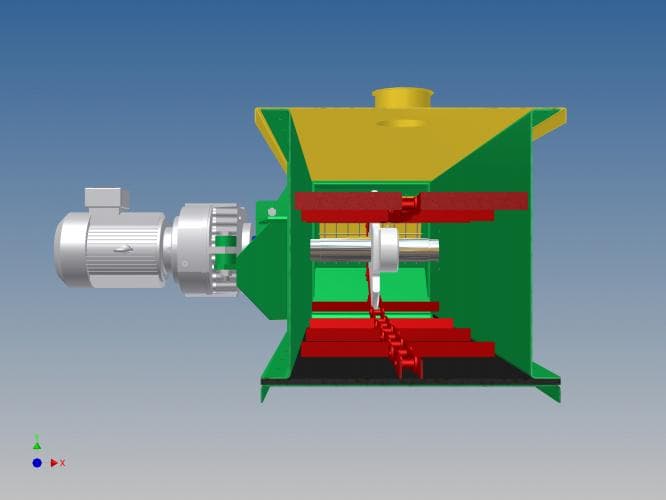

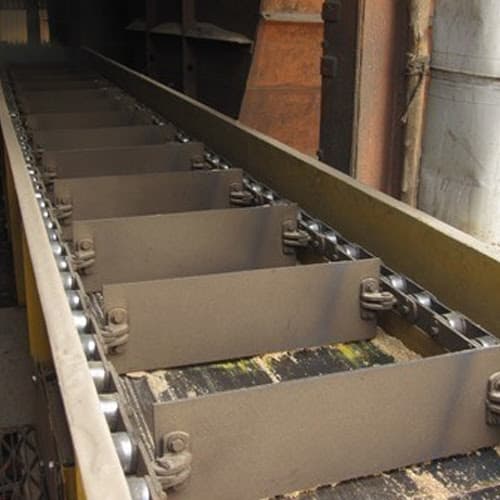

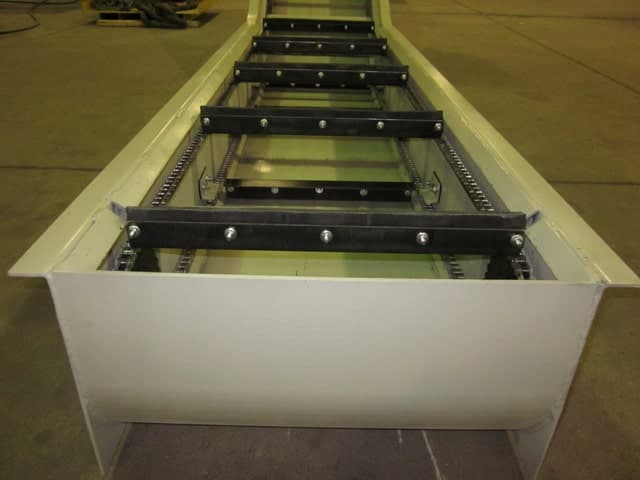

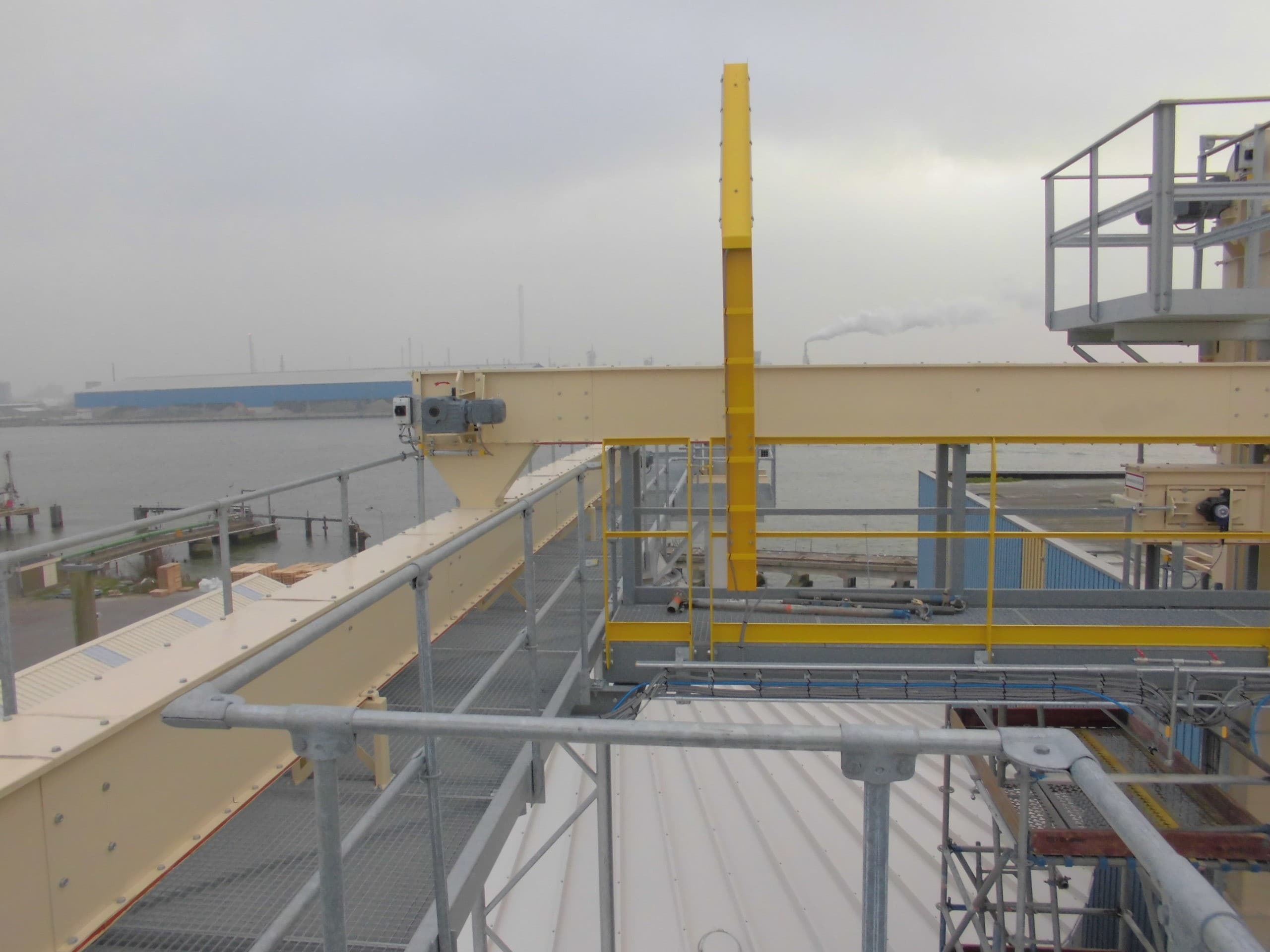

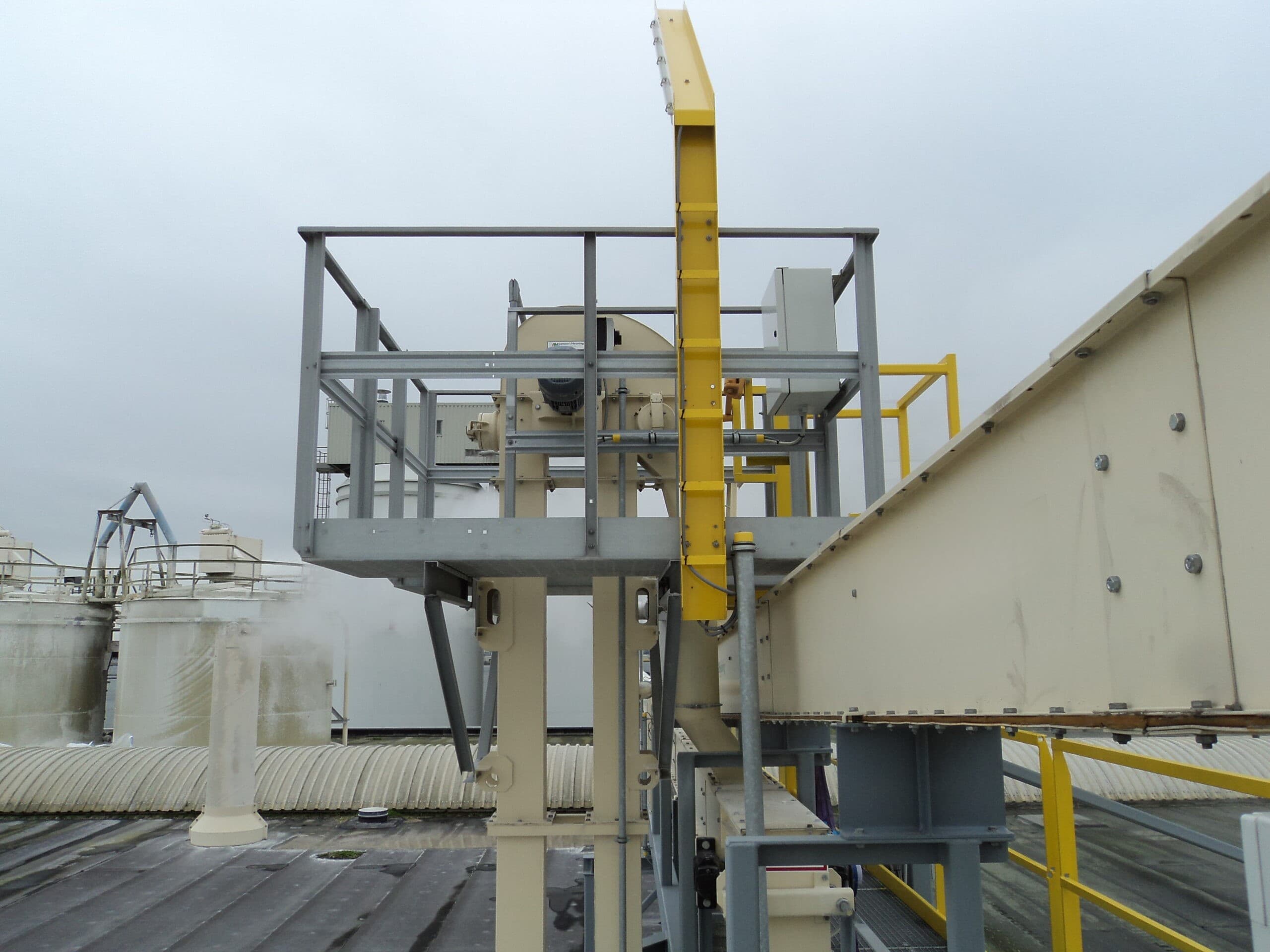

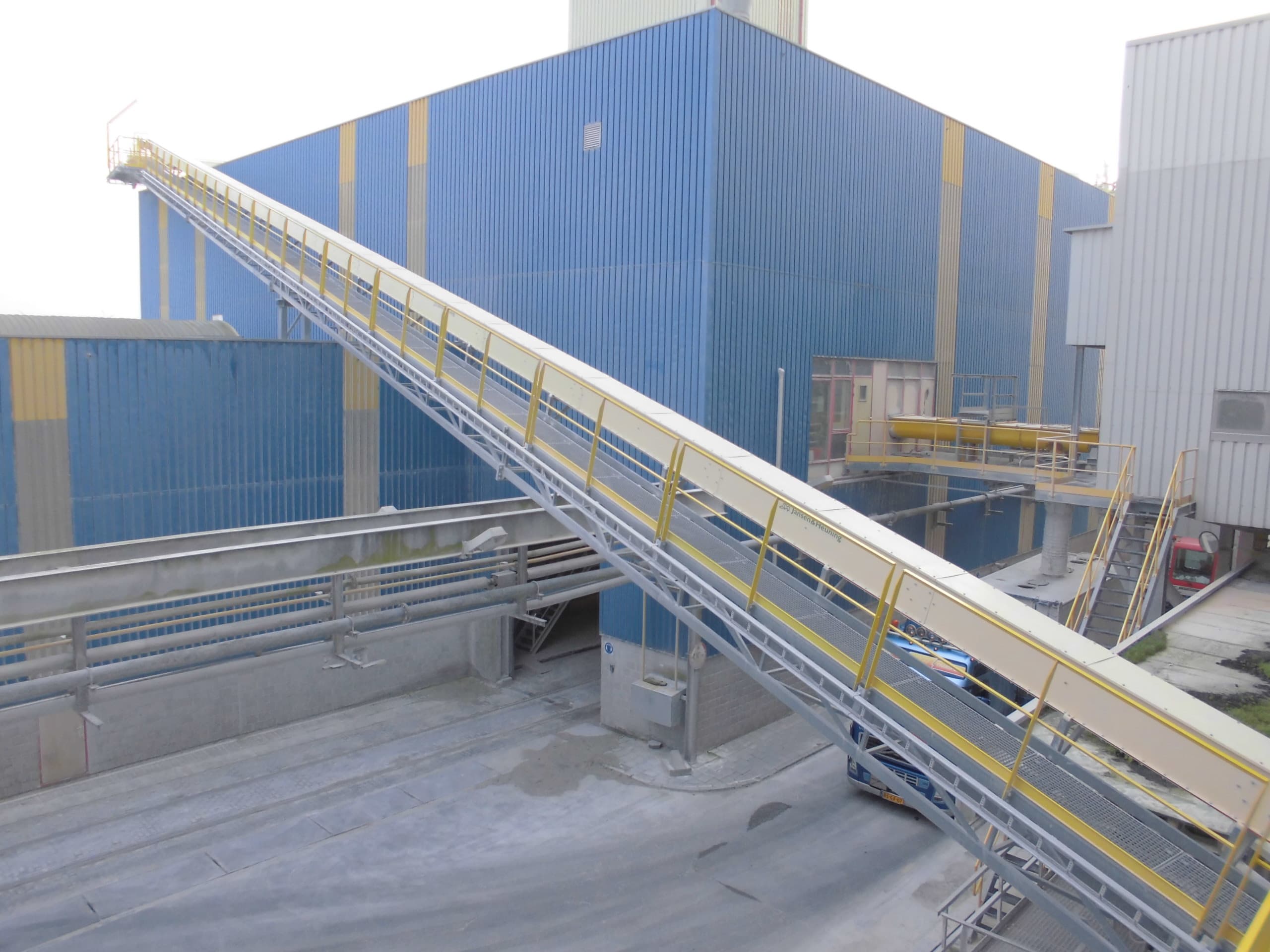

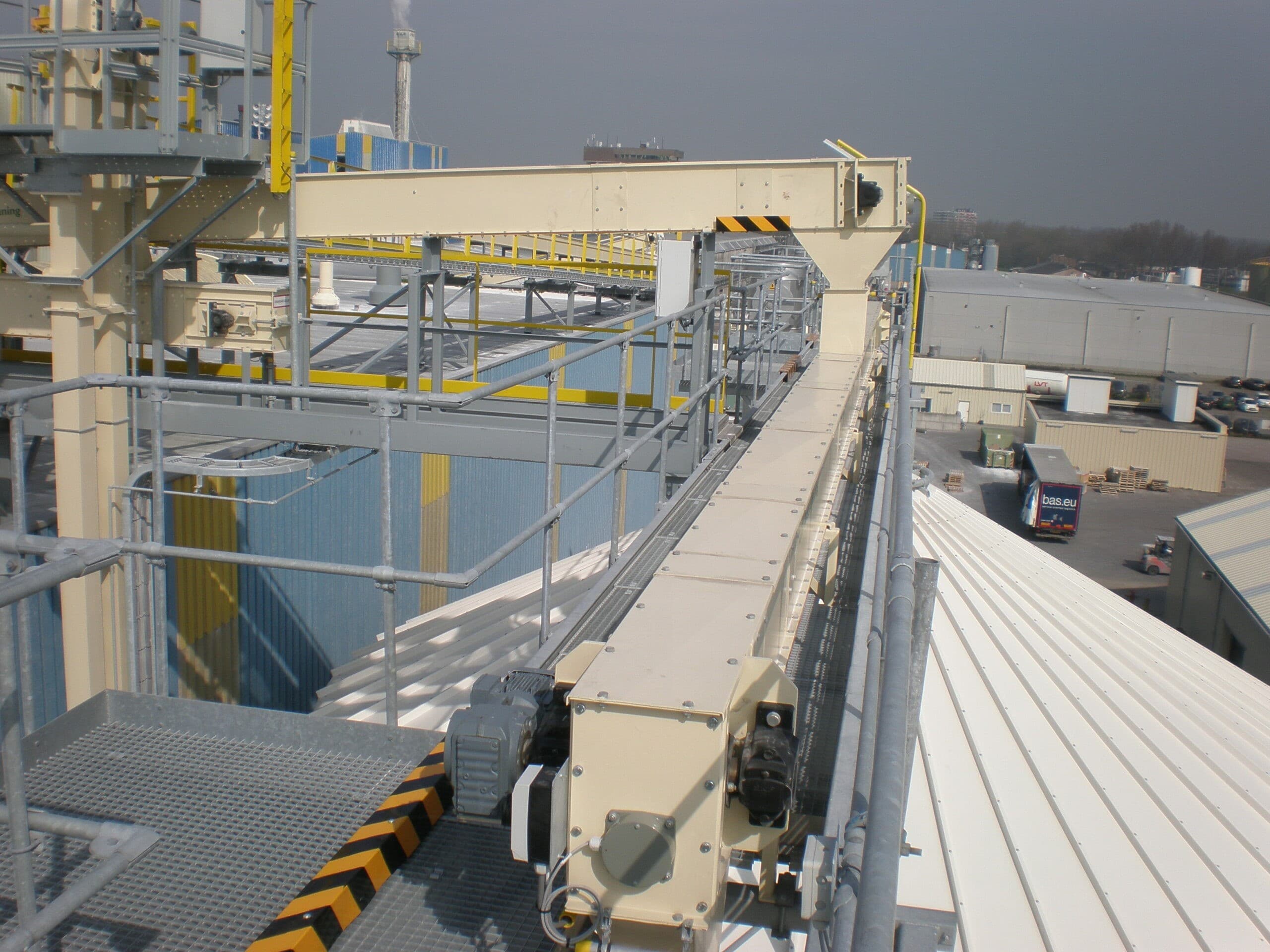

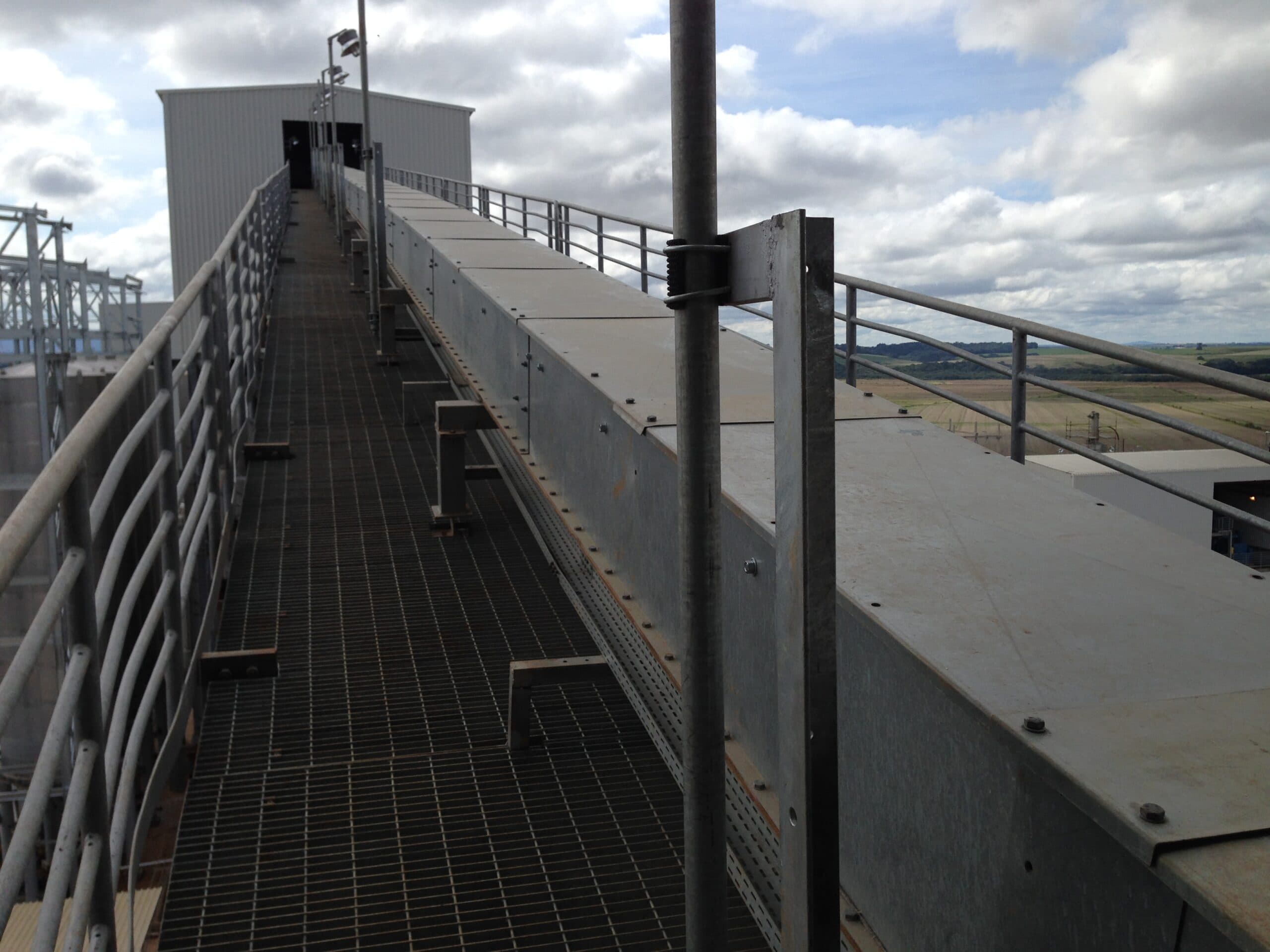

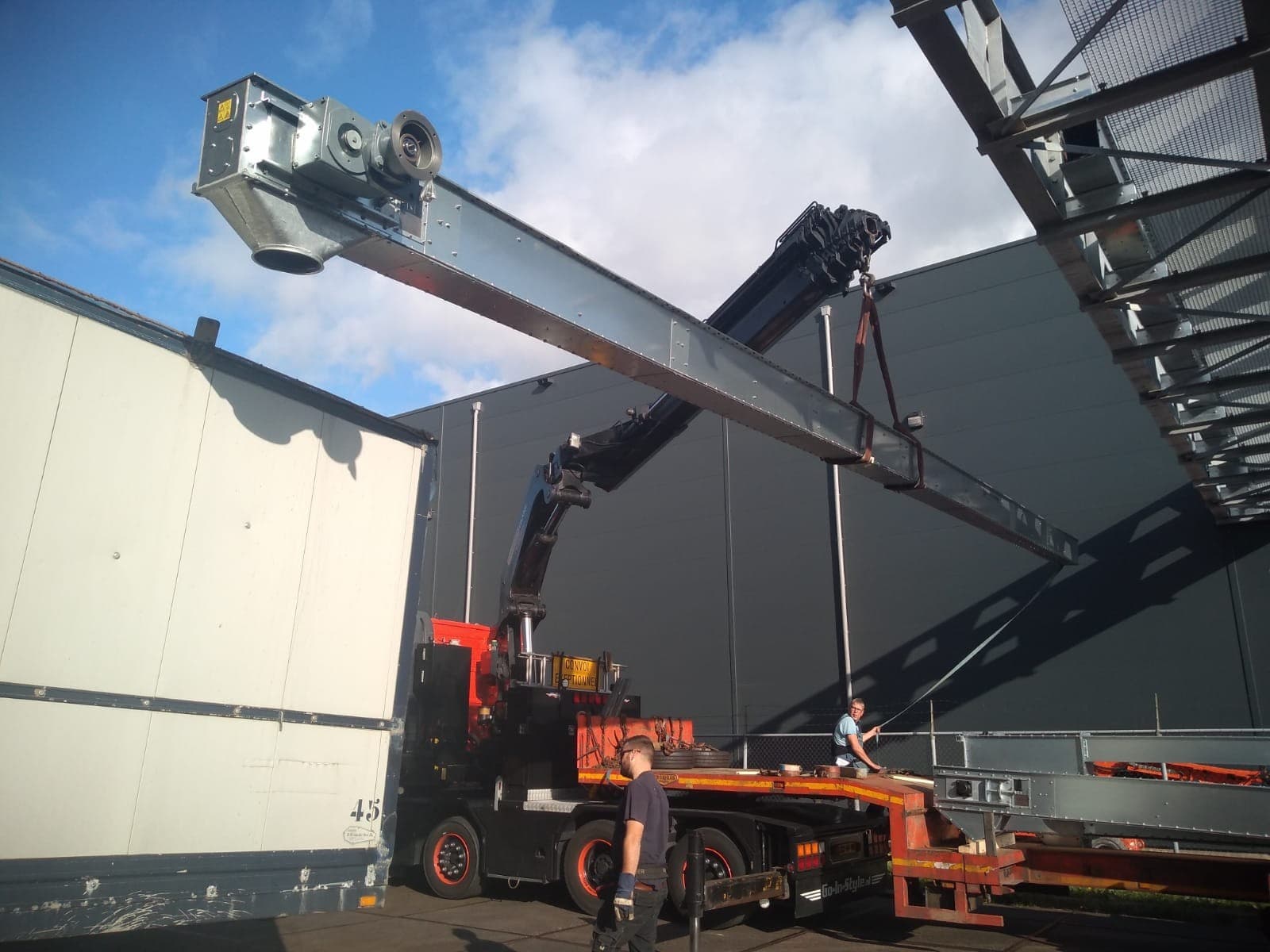

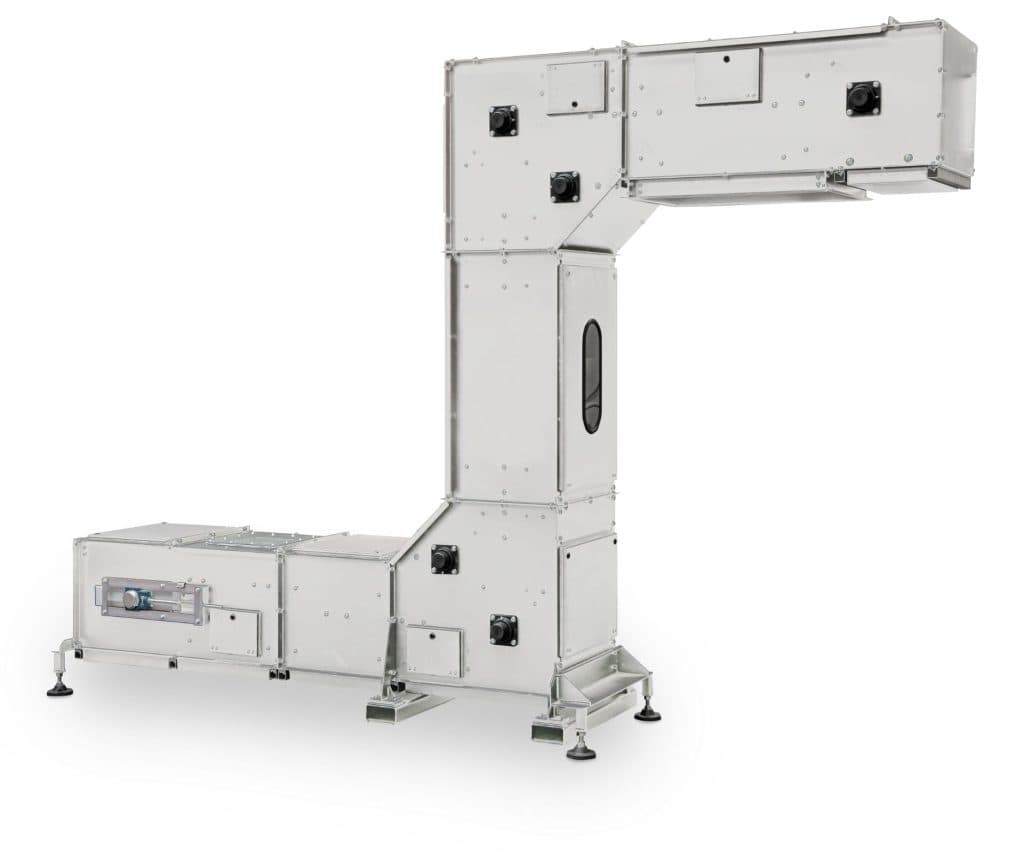

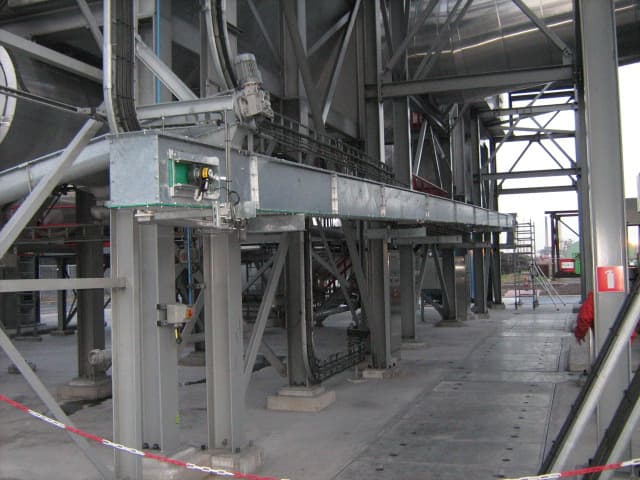

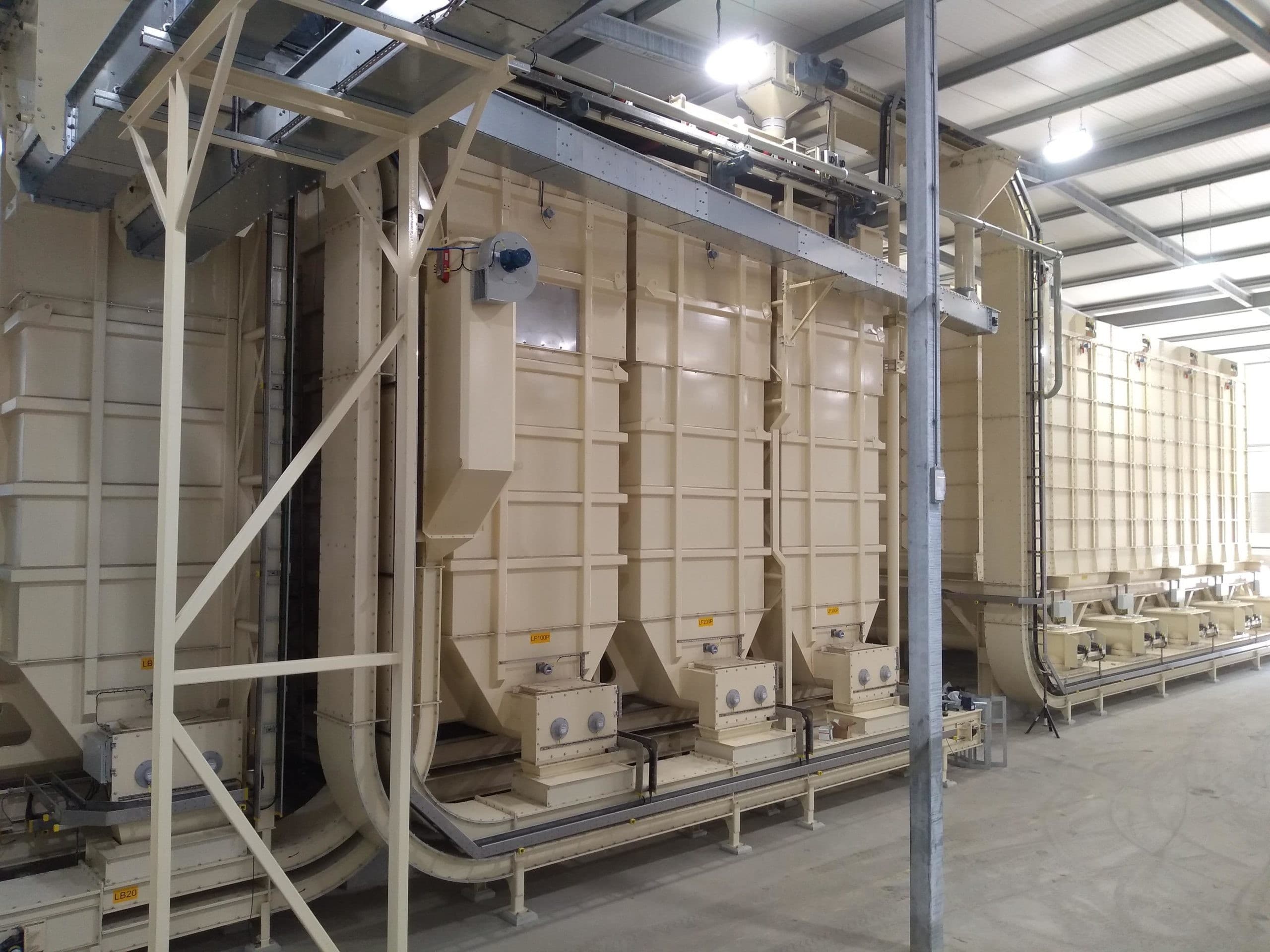

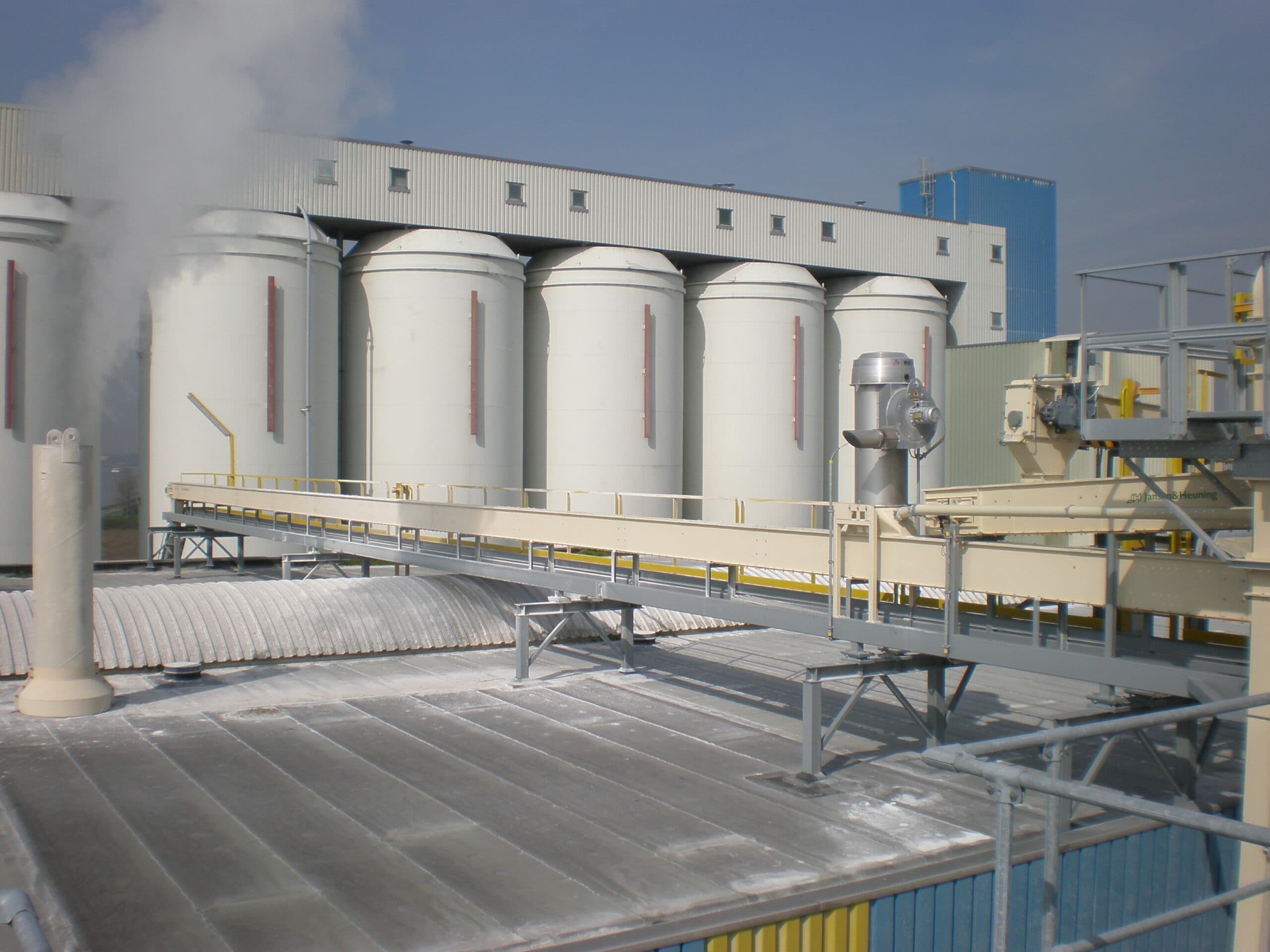

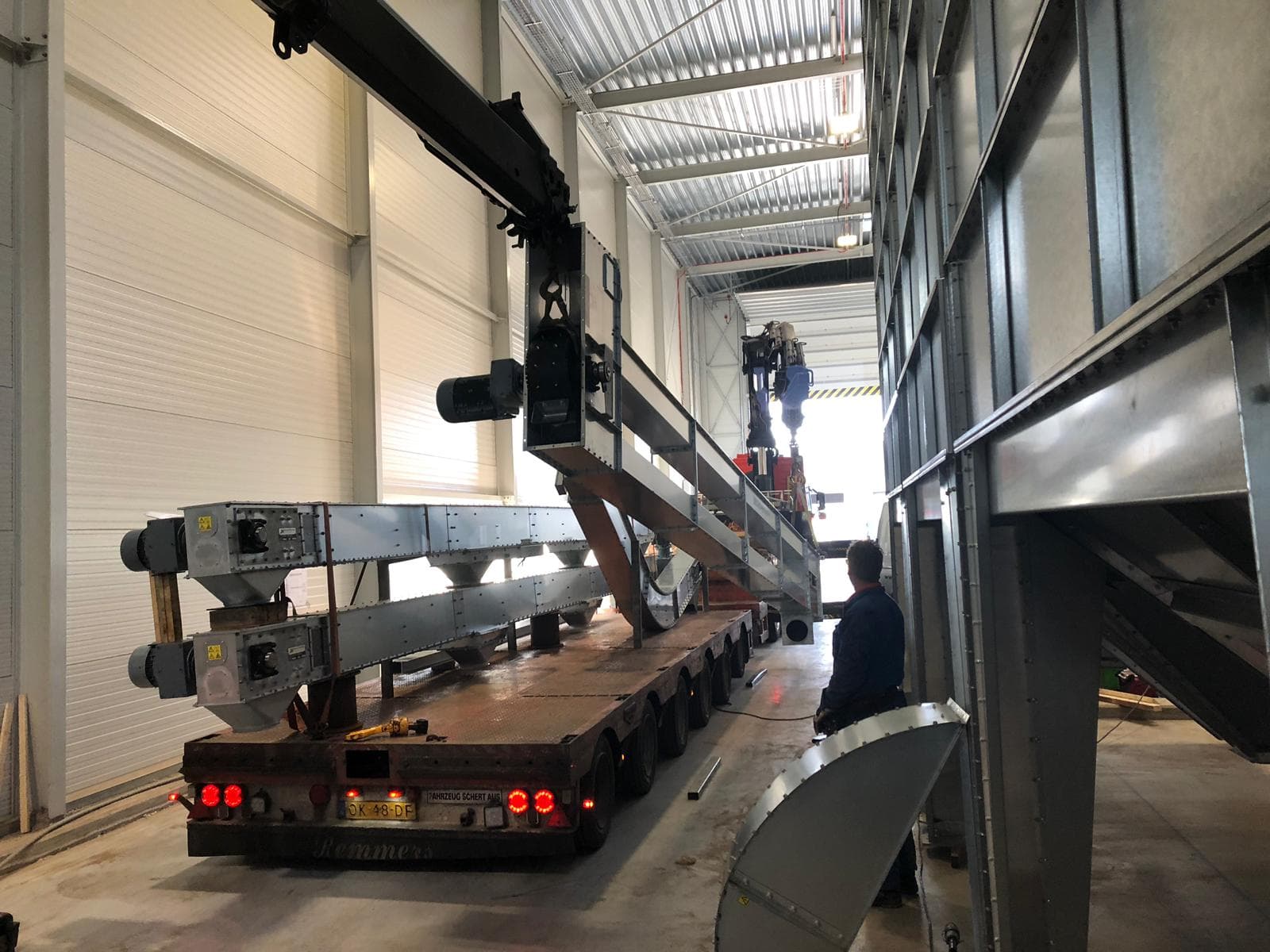

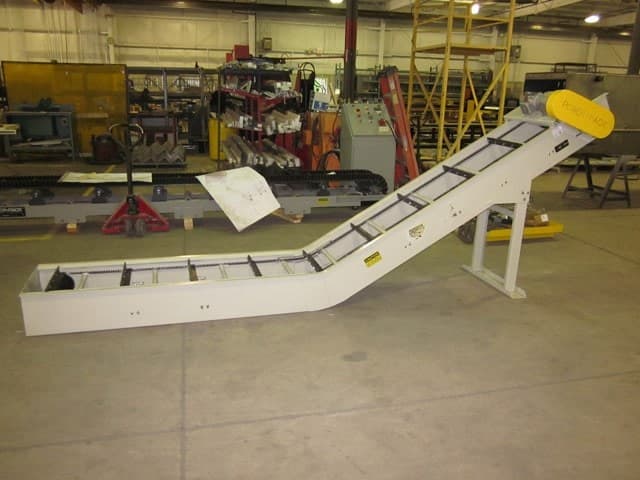

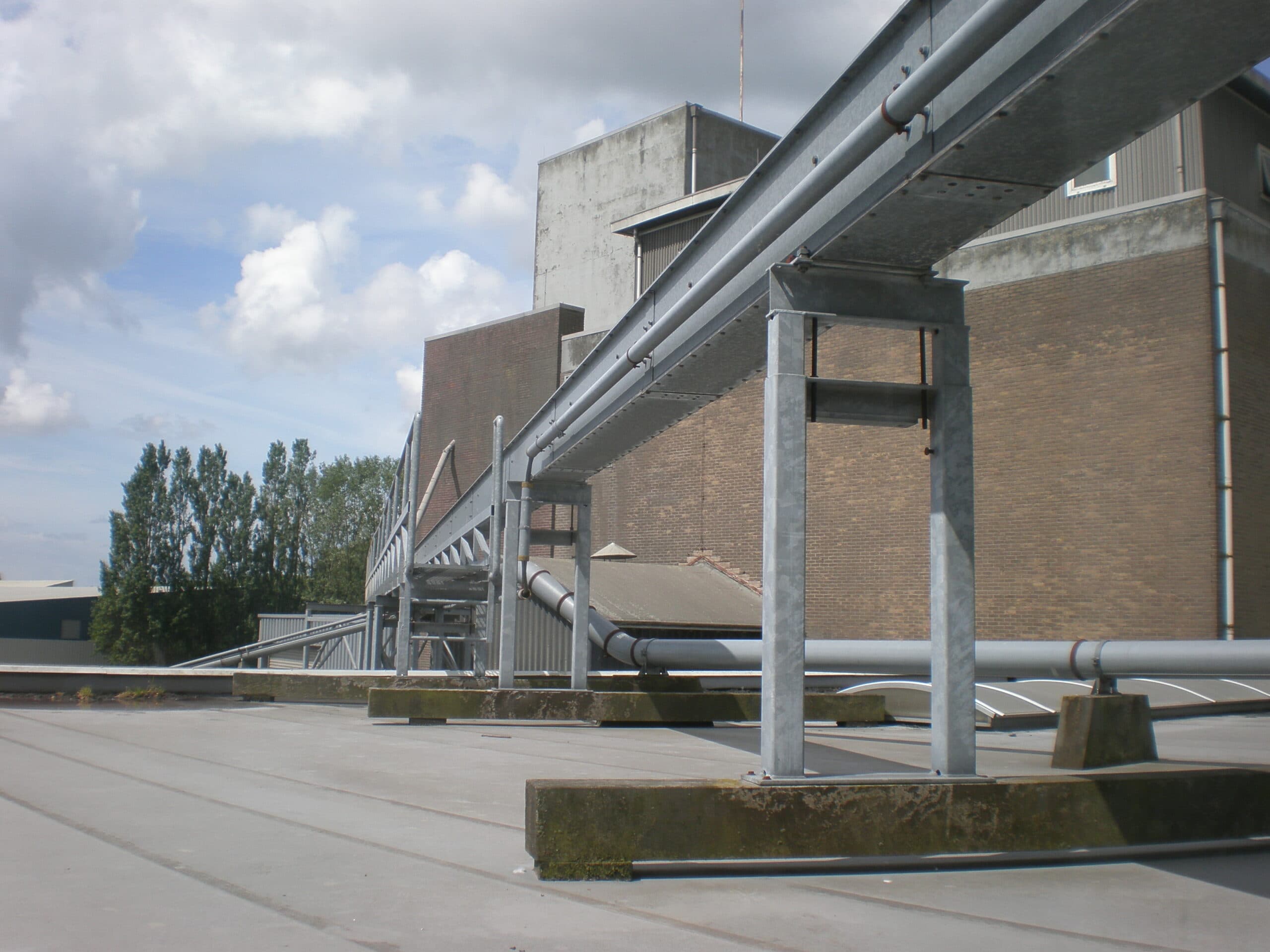

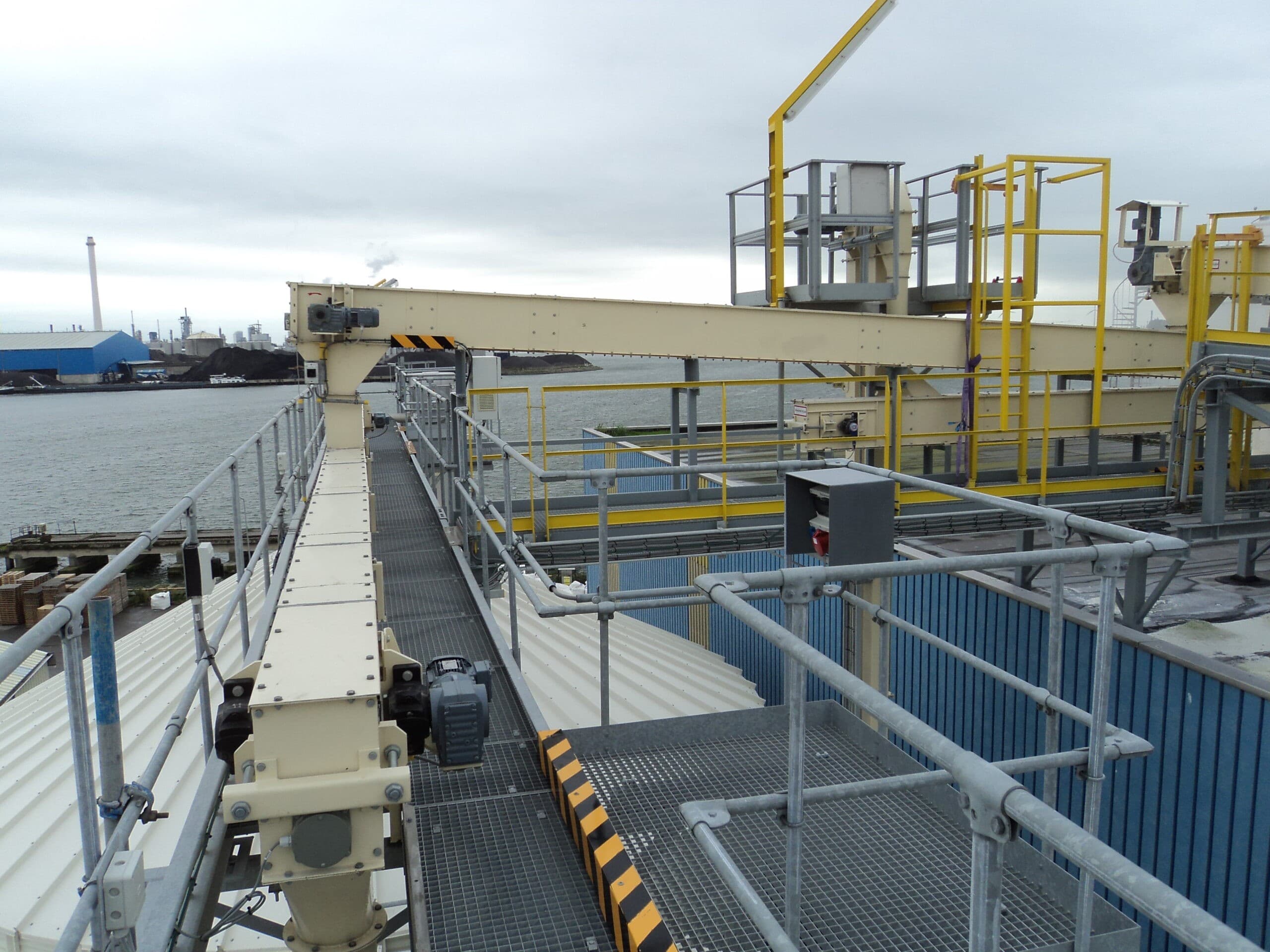

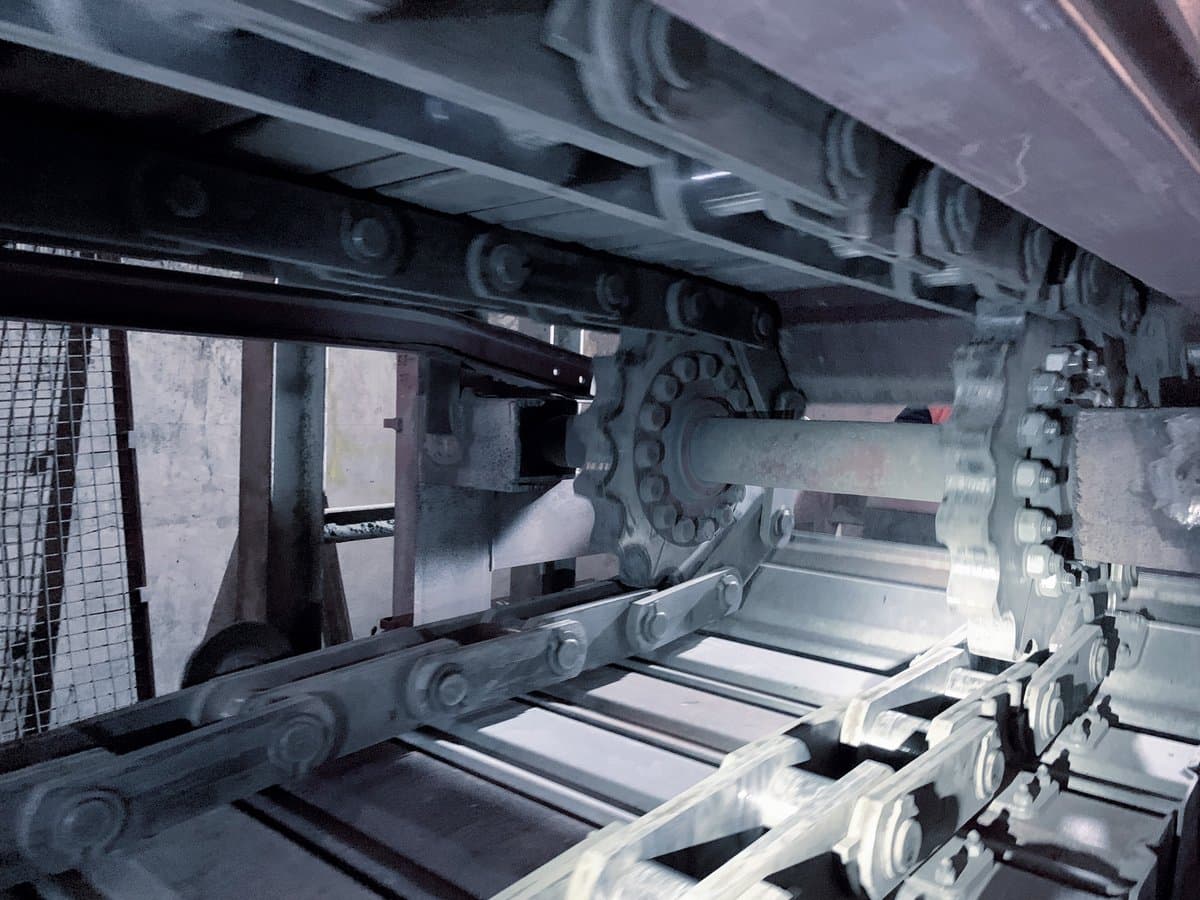

Zincirli Konveyör Fotoğraf Galerisi
05SSS
Zincirli Konveyör Hakkında Sık Sorulan Sorular
Zincirli konveyör ile bantlı konveyör arasındaki fark nedir?
Bantlı konveyörde malzeme açık bir bant üzerinde taşınır. Zincirli konveyörde ise malzeme kapalı bir gövdede, zincire bağlı paletlerle sürüklenir; bu da toz kontrolünü ve çoklu tahliyeyi kolaylaştırır.
Zincirli konveyör eğimli çalışabilir mi?
Uygun malzemelerde eğimli hatlar tasarlanabilir. Eğim açısı malzemenin akış davranışına ve gövde tasarımına göre belirlenir.
Birden fazla noktaya boşaltma yapılabilir mi?
Evet. Hat üzerinde birden fazla tahliye ağzı açılabilir ve kapaklarla hangi noktaya boşaltma yapılacağı seçilebilir.
Hangi parçalar aşınır?
Zincir, paletler, dişliler ve gövde tabanı aşınan elemanlardır. Aşınma yüzeyi malzemesi ve gerdirme düzeni, ürünün aşındırıcılığına göre seçilir.
Teklif için hangi bilgiler gereklidir?
Malzeme türü, tane boyutu, yığın yoğunluğu, ürün sıcaklığı, saatlik kapasite, hat uzunluğu ve eğim ile besleme ve tahliye noktaları temel verilerdir.
06Kaynaklar
İlgili Makina ve Tesis Sayfaları
Zincirli ElevatörlerZincirli kovalı elevatörle dökme malzemenin dikey taşınması.Vidalı HelezonlarToz ve granül ürünlerin kapalı helezonla taşınması ve beslenmesi.Bantlı KonveyörlerDökme malzemenin bant üzerinde yatay veya eğimli taşınması.Bunker ve HaznelerBesleme öncesi tampon hacim ve düzenli ürün çıkışı.
Teknik Teklif
Zincirli konveyör için teknik teklif alın
Malzemeniz, kapasiteniz ve hat güzergâhınıza göre zincirli konveyörü ve tahliye noktalarını birlikte netleştirelim.
Teknik Teklif İçin Gerekli Bilgiler
- Malzeme türü ve tane boyutu
- Yığın yoğunluğu ve ürün sıcaklığı
- Saatlik kapasite (ton/saat)
- Hat uzunluğu ve eğim
- Besleme ve tahliye noktaları
- Toz sızdırmazlığı gereksinimi
