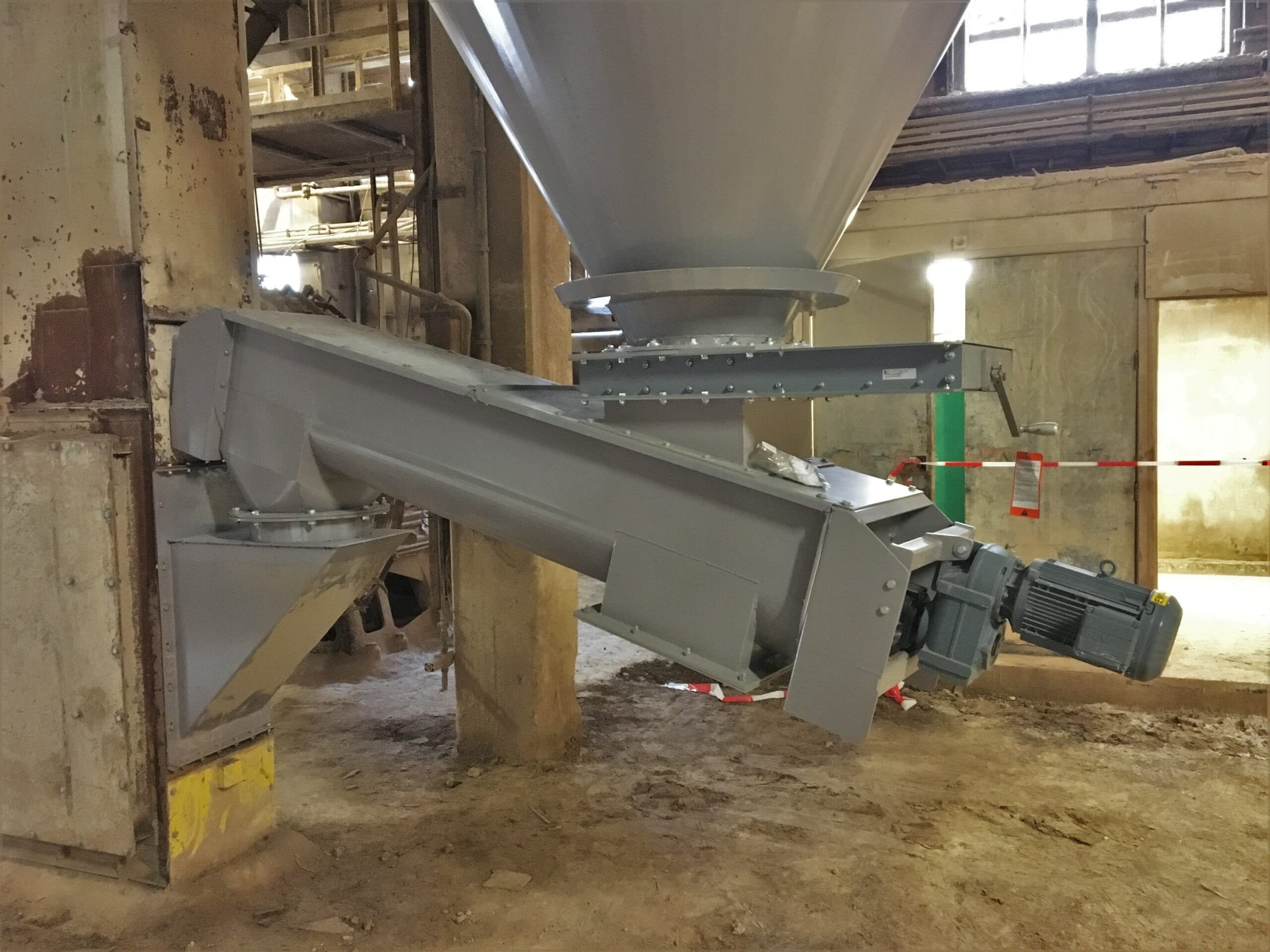

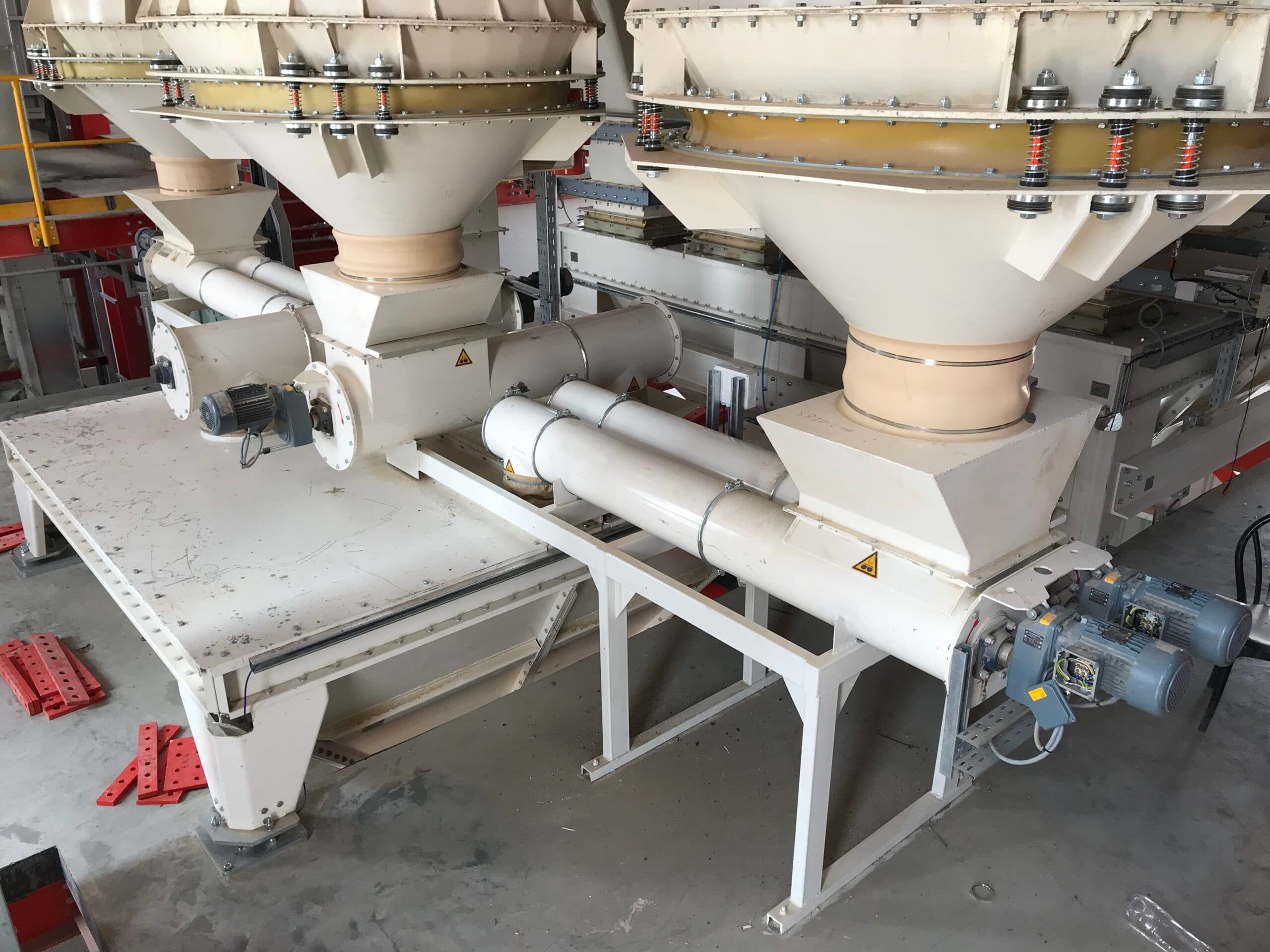

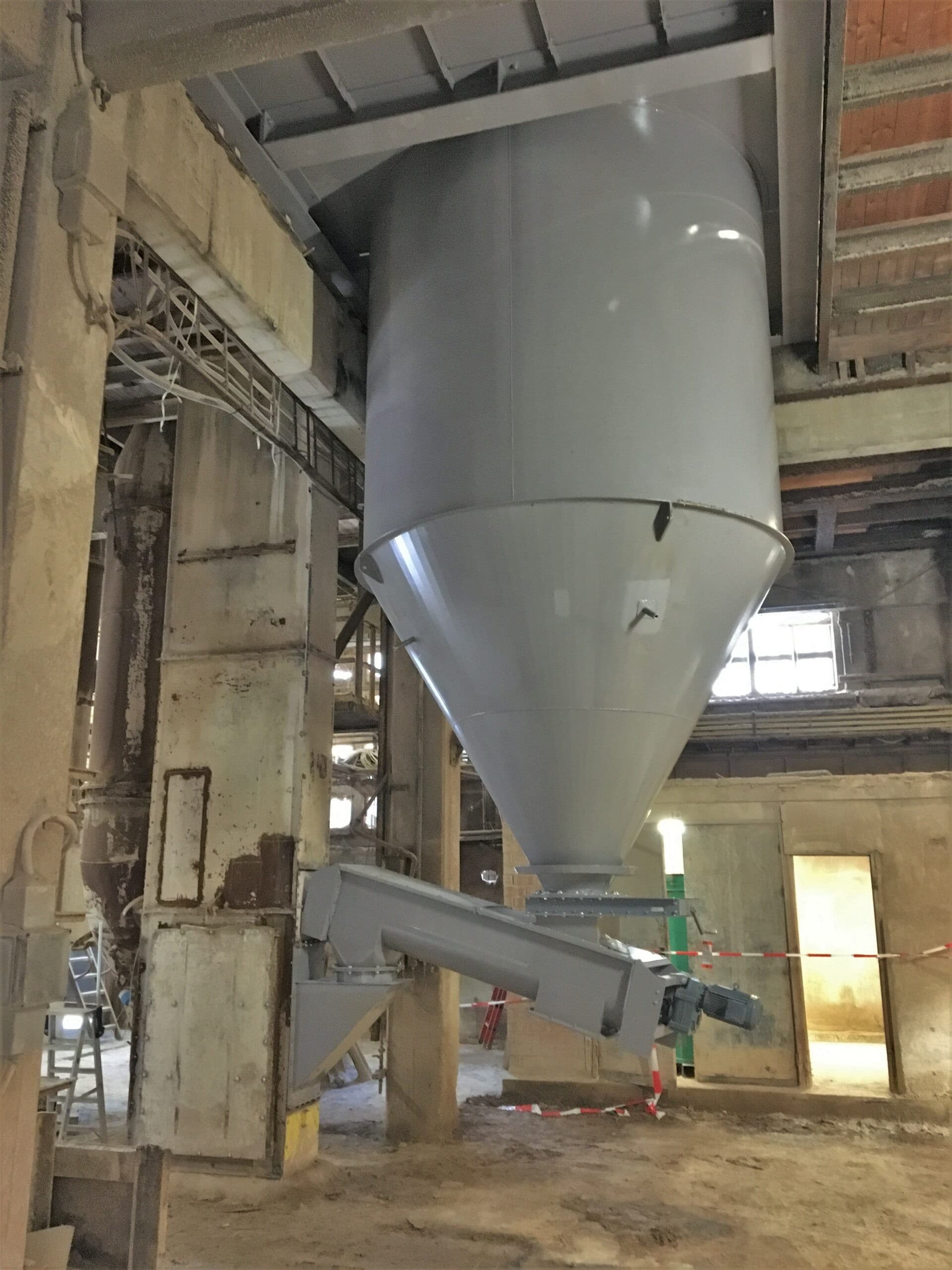

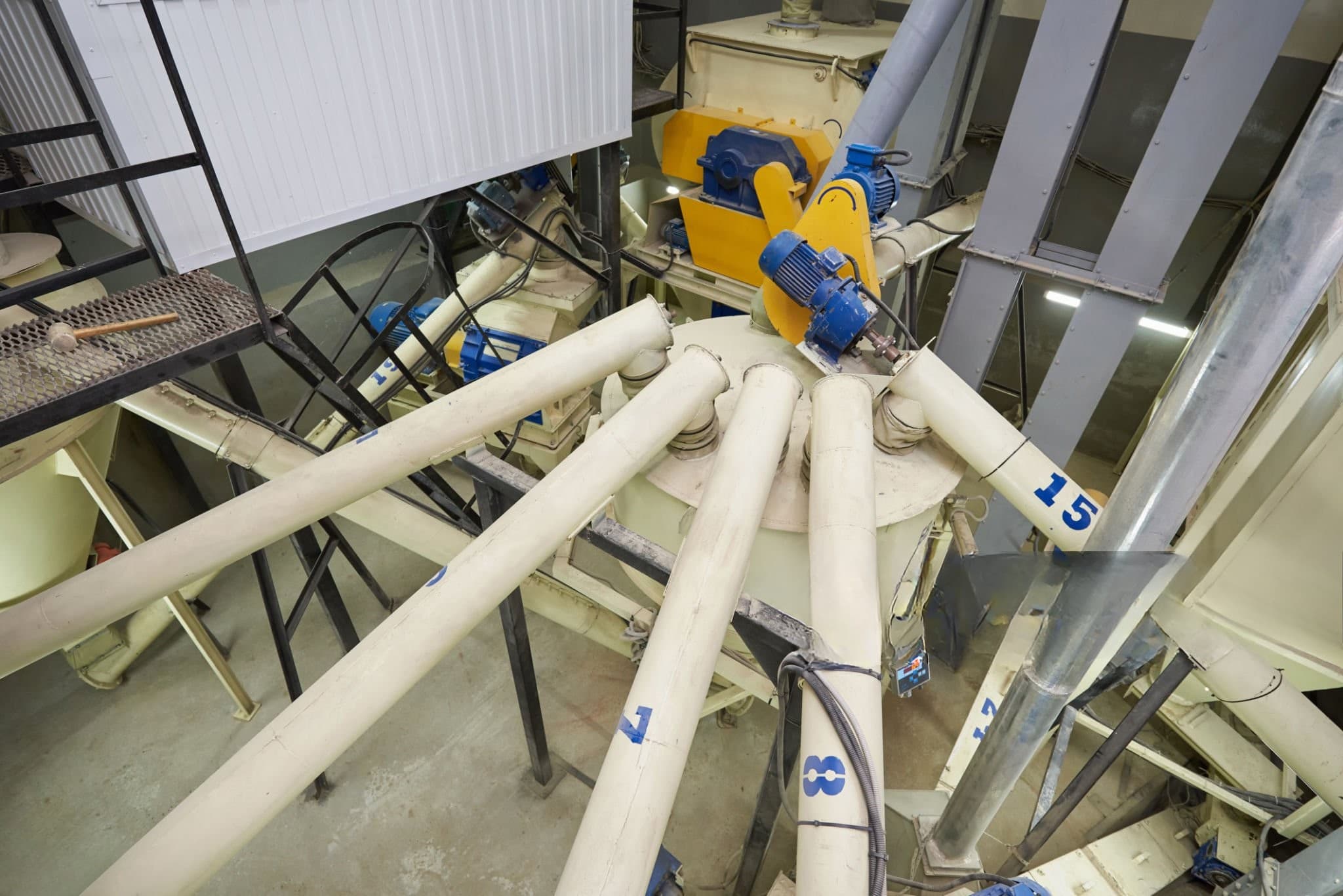

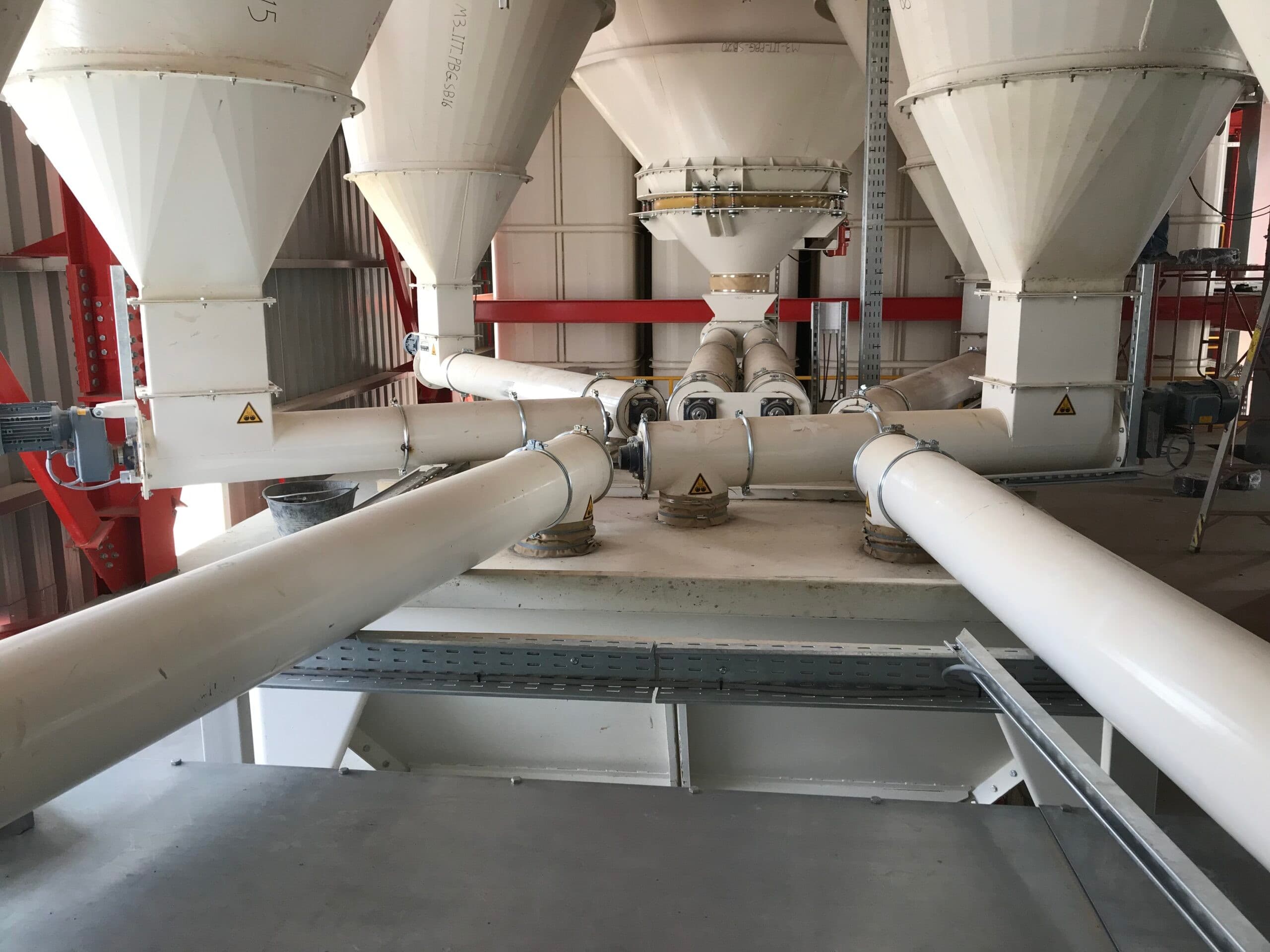

01Silo Altı Boşaltma
Toz ürün silolarının altından malzemenin alınıp proses noktalarına taşınması. Birden fazla silo çıkışı ayrı helezonlarla toplanabilir.
Depolama ve Besleme SistemleriVidalı Helezon – Toz ve Granül Ürünler için Helezon Konveyör
PRO MAKİNA · Vidalı Helezon Konveyör
- Görev
- Kapalı gövdede taşıma ve besleme
- Gövde
- Boru tipi veya U-oluk
- Güzergâh
- Yatay veya eğimli
- Boyutlandırma
- Çap, hatve, devir ve doluluk oranı
Genel Bakış
Toz ve Granül Ürünlerin Kapalı Gövdede Taşınması
Vidalı helezon (helezon konveyör), dönen bir mil üzerindeki helezon yapraklarının malzemeyi boru veya U-oluk şeklindeki kapalı bir gövde içinde ileri itmesiyle çalışır. Malzeme giriş ağzından alınır ve çıkış ağzından boşaltılır.
Taşıma kapasitesi; helezon dış çapı, hatve, dönüş devri ve gövdenin doluluk oranıyla belirlenir. Toz, granül ve nemli ürünler için doluluk oranı ve devir, malzemenin akışkanlığına ve aşındırıcılığına göre seçilir; eğim arttıkça taşıma verimi düşer.
Helezonlar iki farklı görevde kullanılır: bir noktadan diğerine taşıma ve bir bunker veya siloya bağlı olarak kontrollü (hacimsel) besleme. Tartım gerektiren hassas dozaj uygulamalarında helezon, tartım sistemiyle birlikte ayrıca tasarlanır.
01Proses Akışı
Vidalı Helezon Malzeme Akışı
Şema, vidalı helezonun malzemeyi giriş ağzından çıkış ağzına taşıdığı tipik akışı gösterir. Helezon bir bunker veya silo altında besleyici olarak da kullanılabilir.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Malzeme hattı
- 1
Giriş ağzından besleme: Malzeme bunker, silo veya önceki ekipmandan giriş ağzına düşer.
- 2
Helezonla taşıma: Dönen helezon yaprakları malzemeyi gövde içinde ileri iter.
- 3
Çıkış ağzından tahliye: Malzeme çıkış ağzından sonraki ekipmana boşaltılır.
- 4
Kontrollü akış: Devir ayarıyla hacimsel akış, besleme gereksinimine göre değiştirilebilir.
Uzun hatlarda helezon mili ara yataklarla desteklenir; ara yatak bölgesinde malzemenin akışı ve aşınma ayrıca değerlendirilir.
02Uygulamalar
Vidalı Helezon Uygulama Alanları
01
02Toz ve Granül Proses Transferi
Kimyasal, mineral ve katkı tozlarının kapalı gövdede proses ekipmanları arasında taşınması. Kapalı yapı tozumayı azaltmaya yardımcı olur.
Kimya ve Proses Endüstrisi

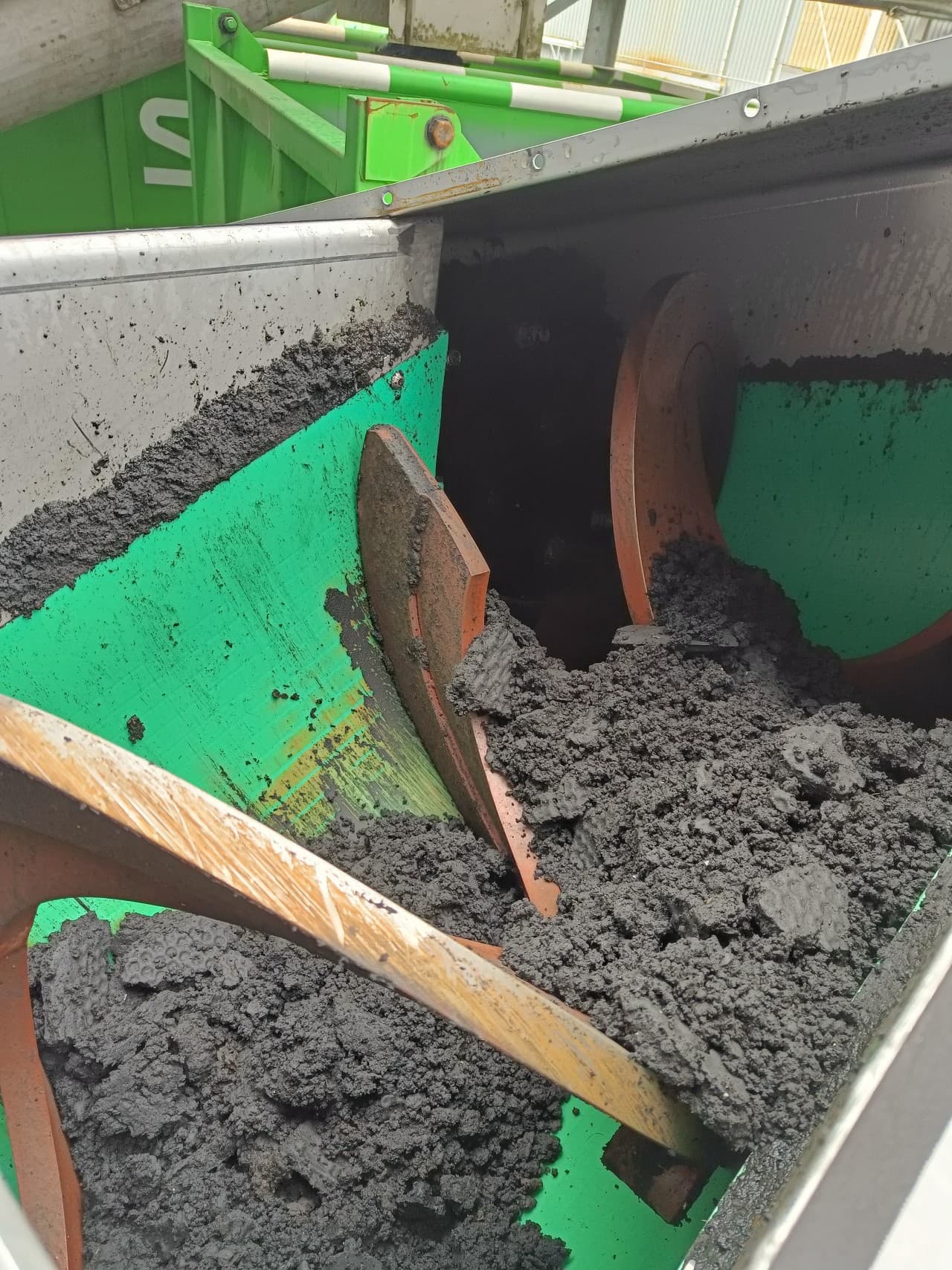

03Nemli ve Yapışkan Ürünler
Susuzlaştırılmış çamur ve benzeri nemli ürünlerin U-oluk helezonla taşınması. Yapışma eğiliminde hatve, devir ve temizlik erişimi buna göre seçilir.
Atık Su Çamuru ve Arıtma
04Hacimsel Besleme
Bunker altında devir kontrollü helezonla bir sonraki ekipmana düzenli ürün beslenmesi. Kütle bazlı hassas dozaj gerekiyorsa tartım sistemiyle birlikte tasarlanır.
Dozajlama Sistemleri
03Tasarım ve İmalat
Projeye Özel Vidalı Helezon Tasarımı ve İmalatı
PRO MAKİNA vidalı helezonları malzeme özellikleri, kapasite ve hat geometrisine göre projelendirir. Helezon çapı ve hatvesi, mil ve yaprak kalınlığı, gövde tipi, yataklama, sızdırmazlık ve tahrik birlikte seçilir.
- Boru veya U-oluk gövde
- Çap, hatve ve devir seçimi
- Uç ve ara yataklama
- Aşınma ve sızdırmazlık çözümleri
Proses Tasarım Verileri
- 01
Malzeme
Malzeme türü, tane boyutu, yığın yoğunluğu, akışkanlık, nem ve sıcaklık.
- 02
Kapasite
Saatlik kütle veya hacimsel kapasite, taşıma ya da besleme görevi.
- 03
Geometri
Taşıma uzunluğu, eğim, giriş ve çıkış ağızlarının konumu.
- 04
Helezon ve Gövde
Dış çap, hatve, mil ve yaprak kalınlığı, boru veya U-oluk gövde.
- 05
Yataklama ve Tahrik
Uç ve ara yataklar, sızdırmazlık, motor-redüktör ve devir kontrolü.
Aşındırıcı ürünlerde aşınma koruması, sıcak ürünlerde yatak ve sızdırmazlık seçimi proje verisine göre ayrıca belirlenir.
04Galeri

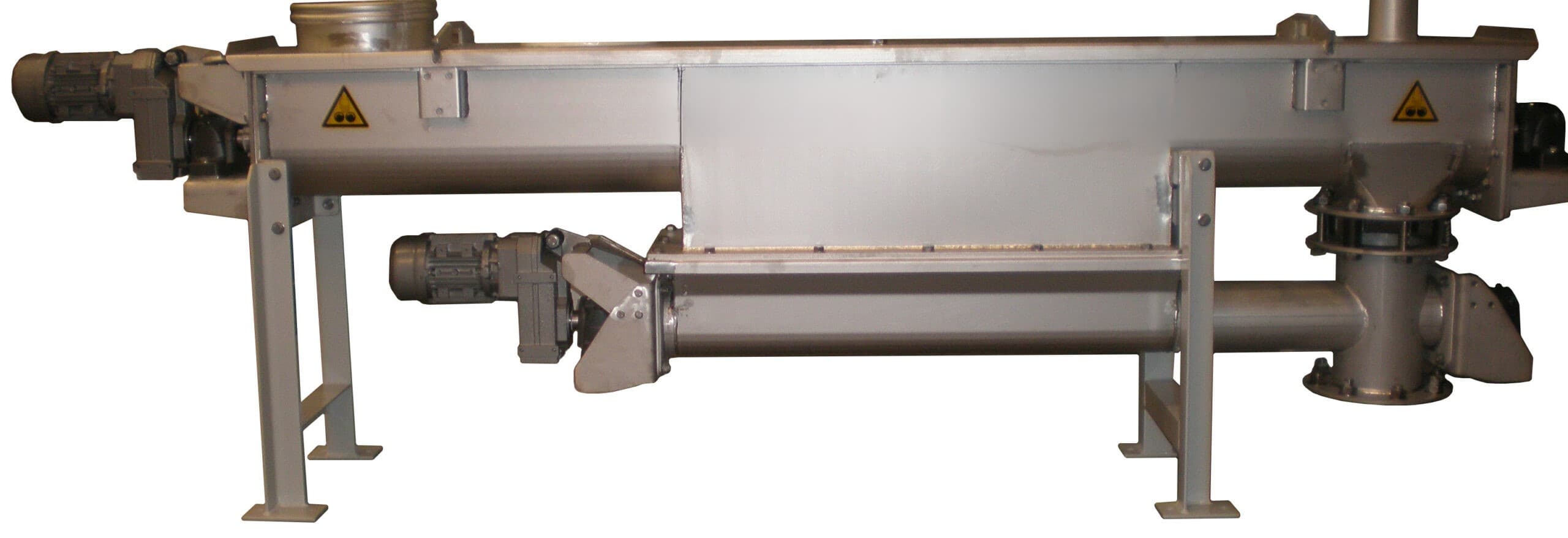

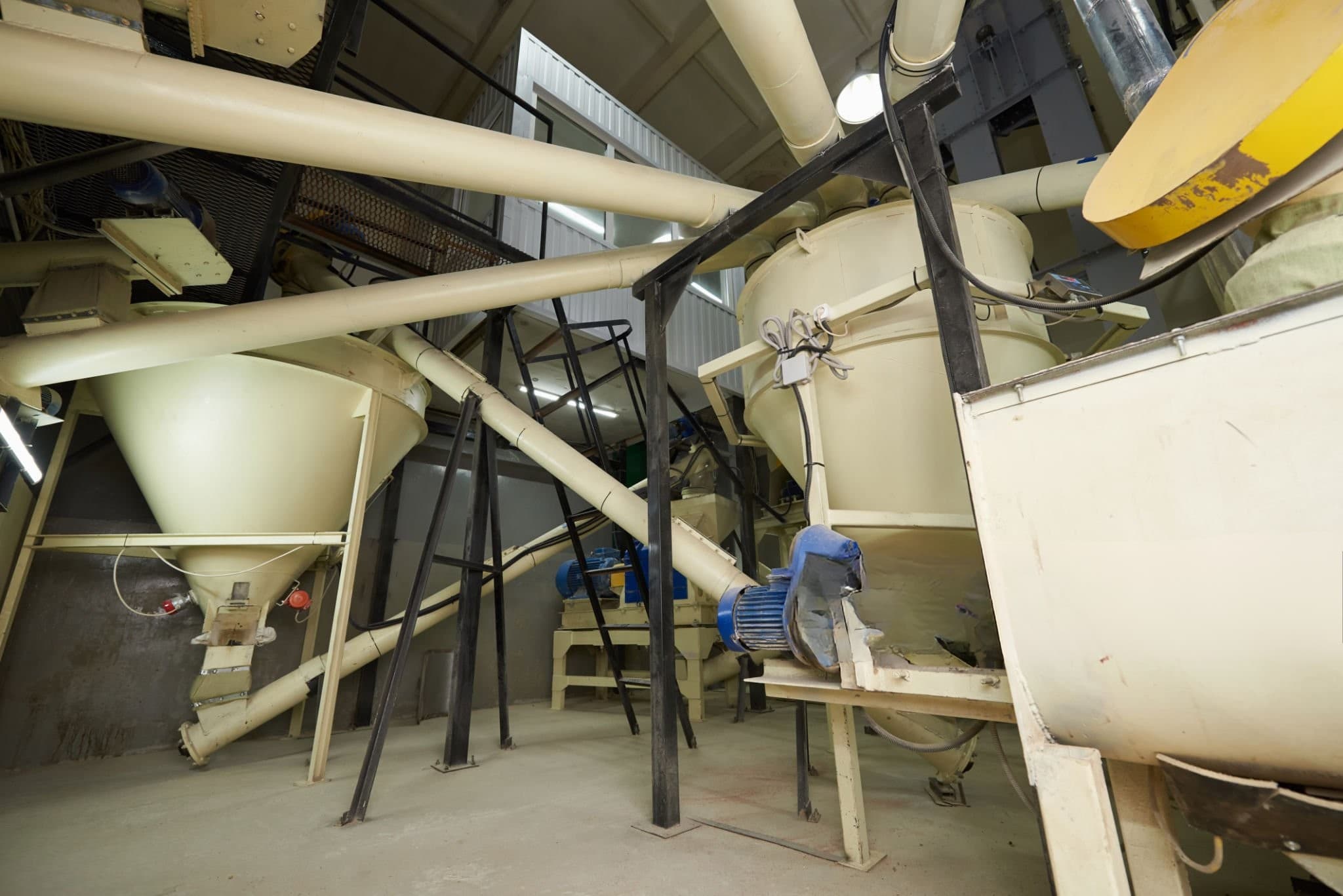

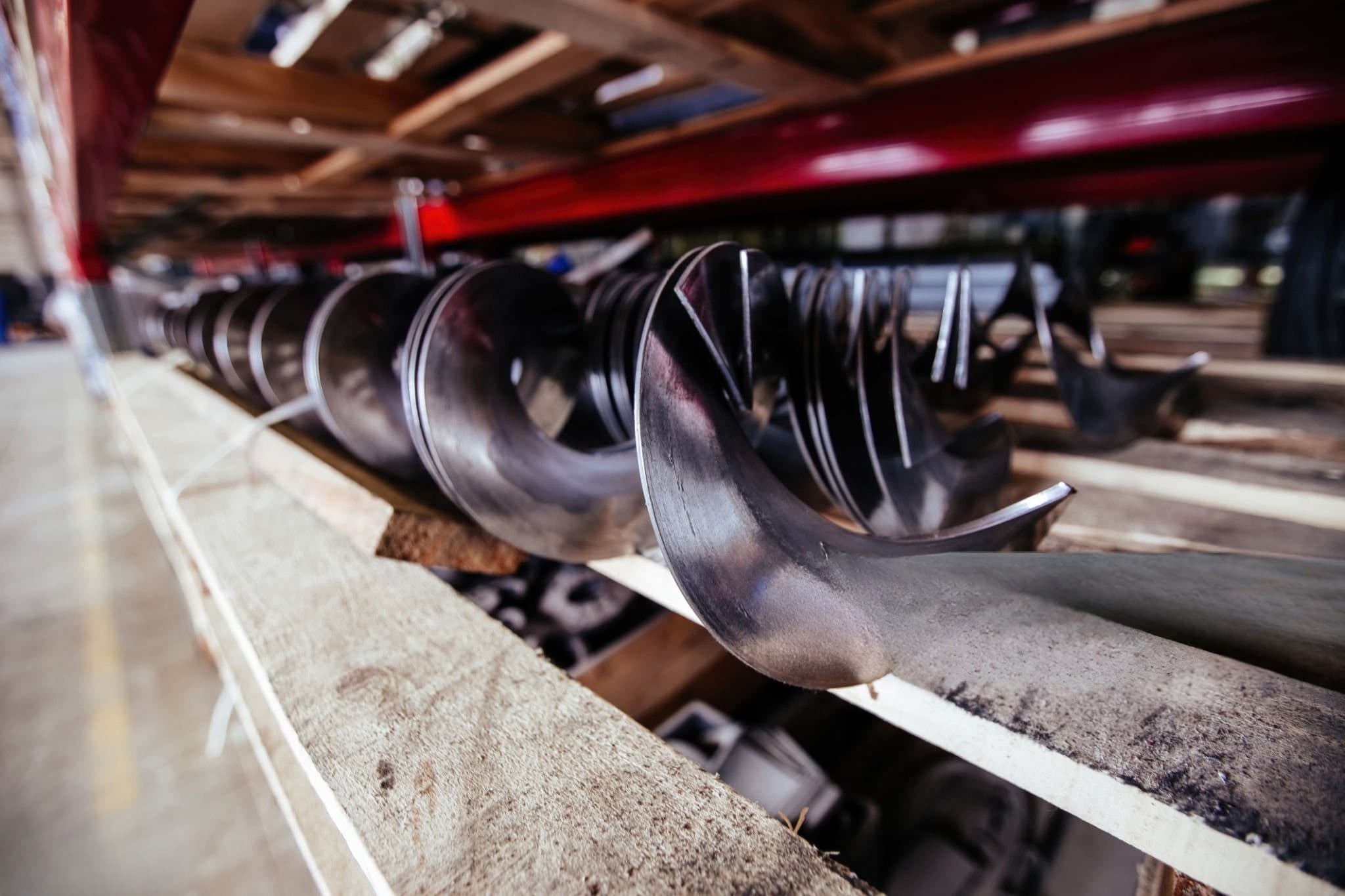

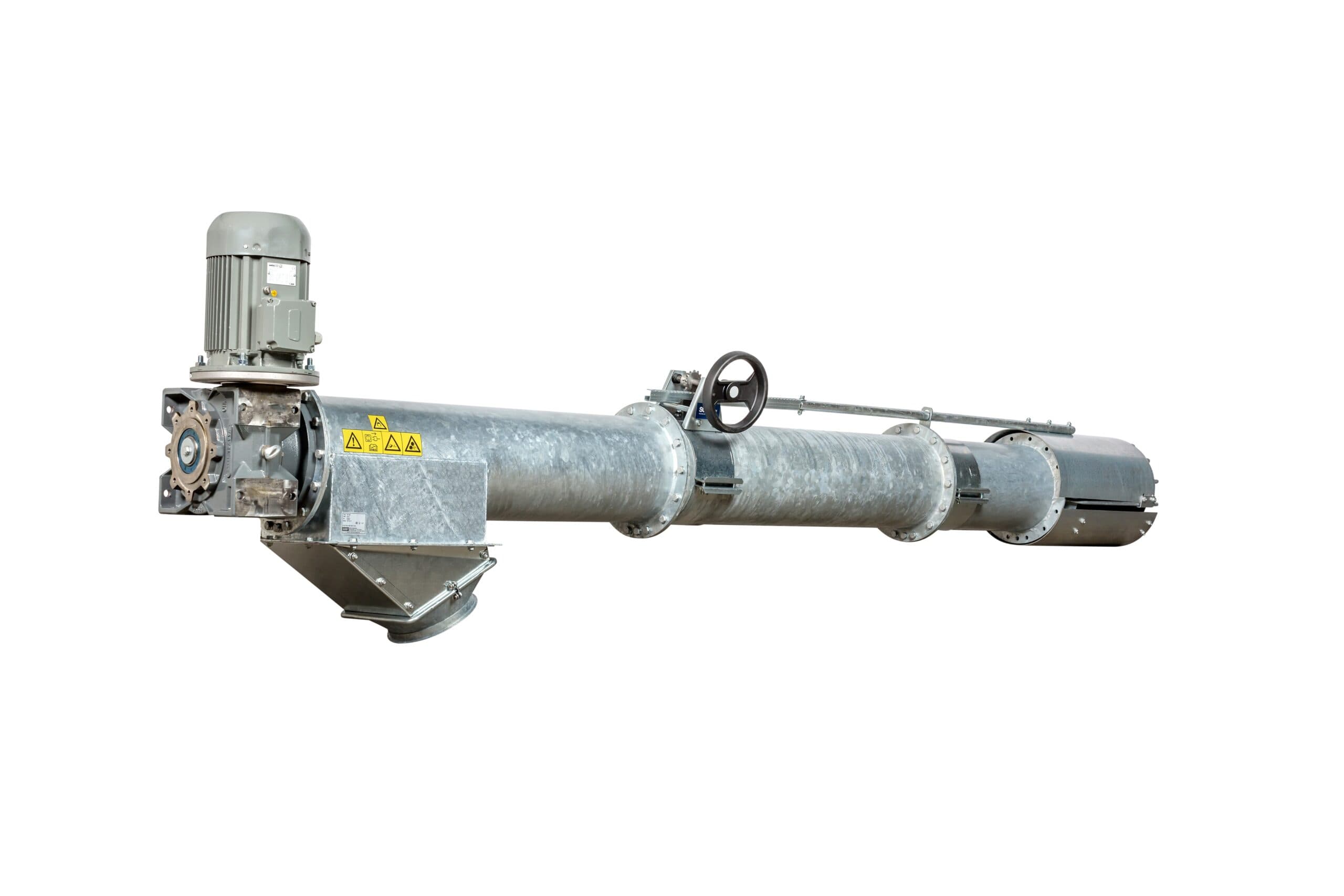

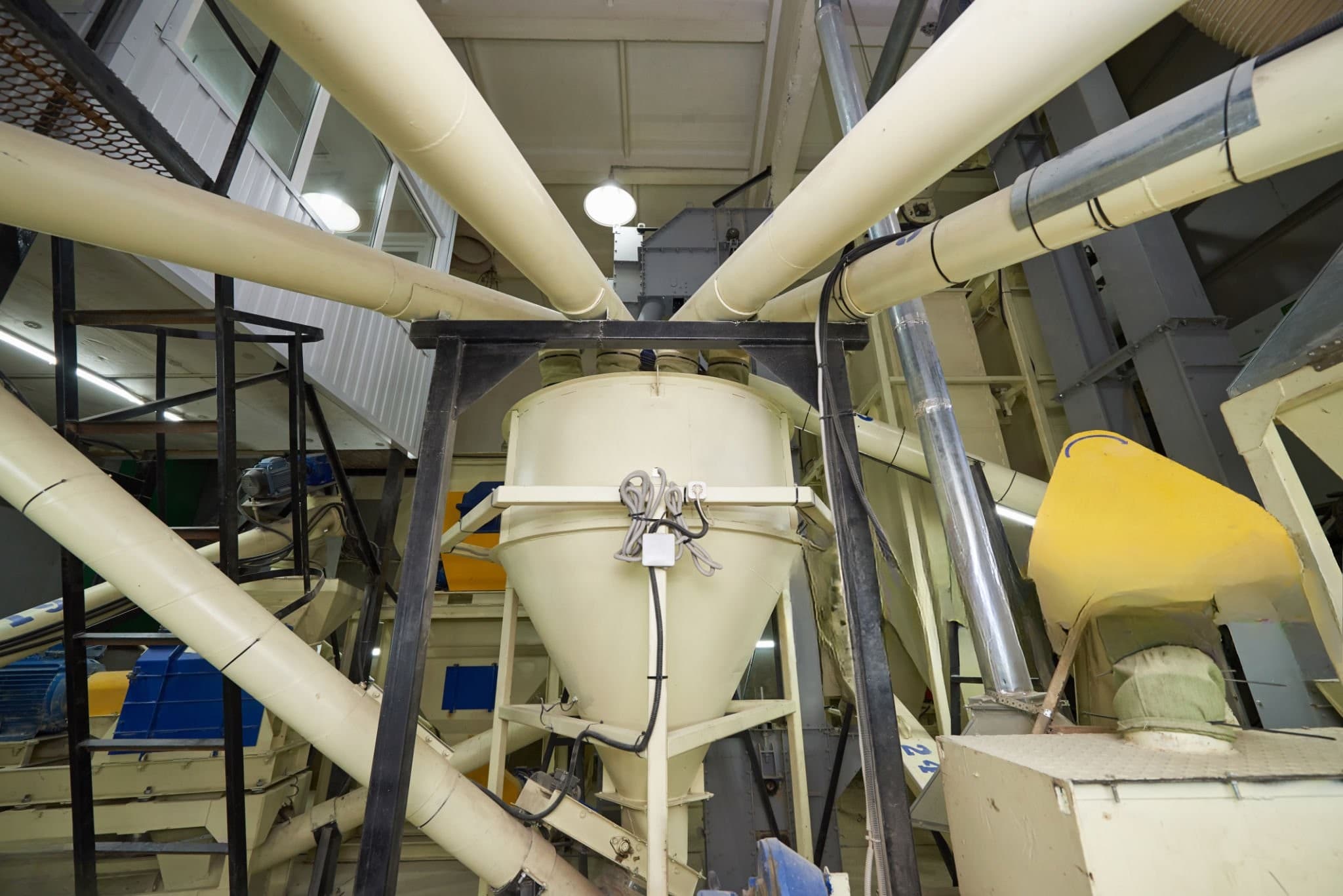

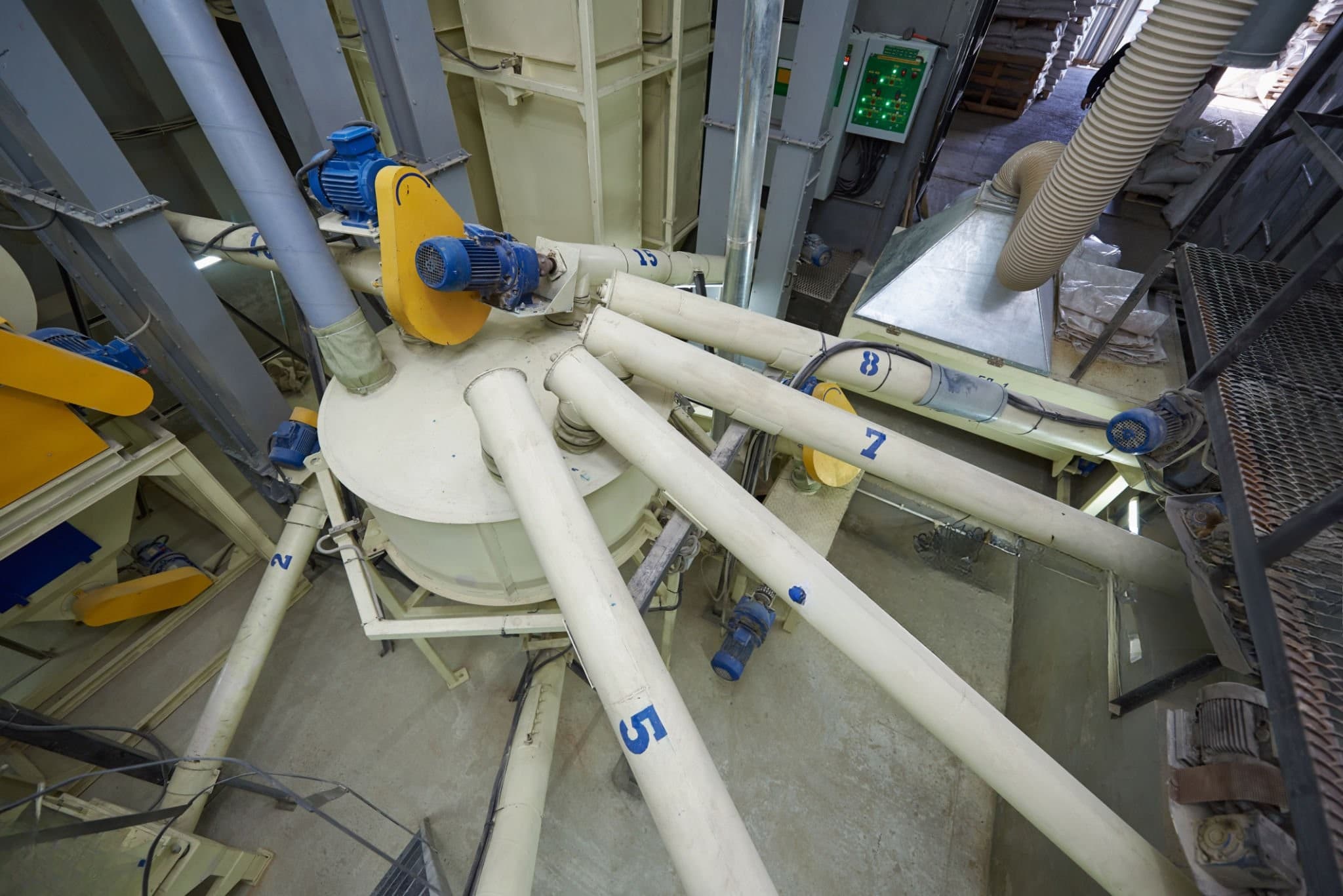

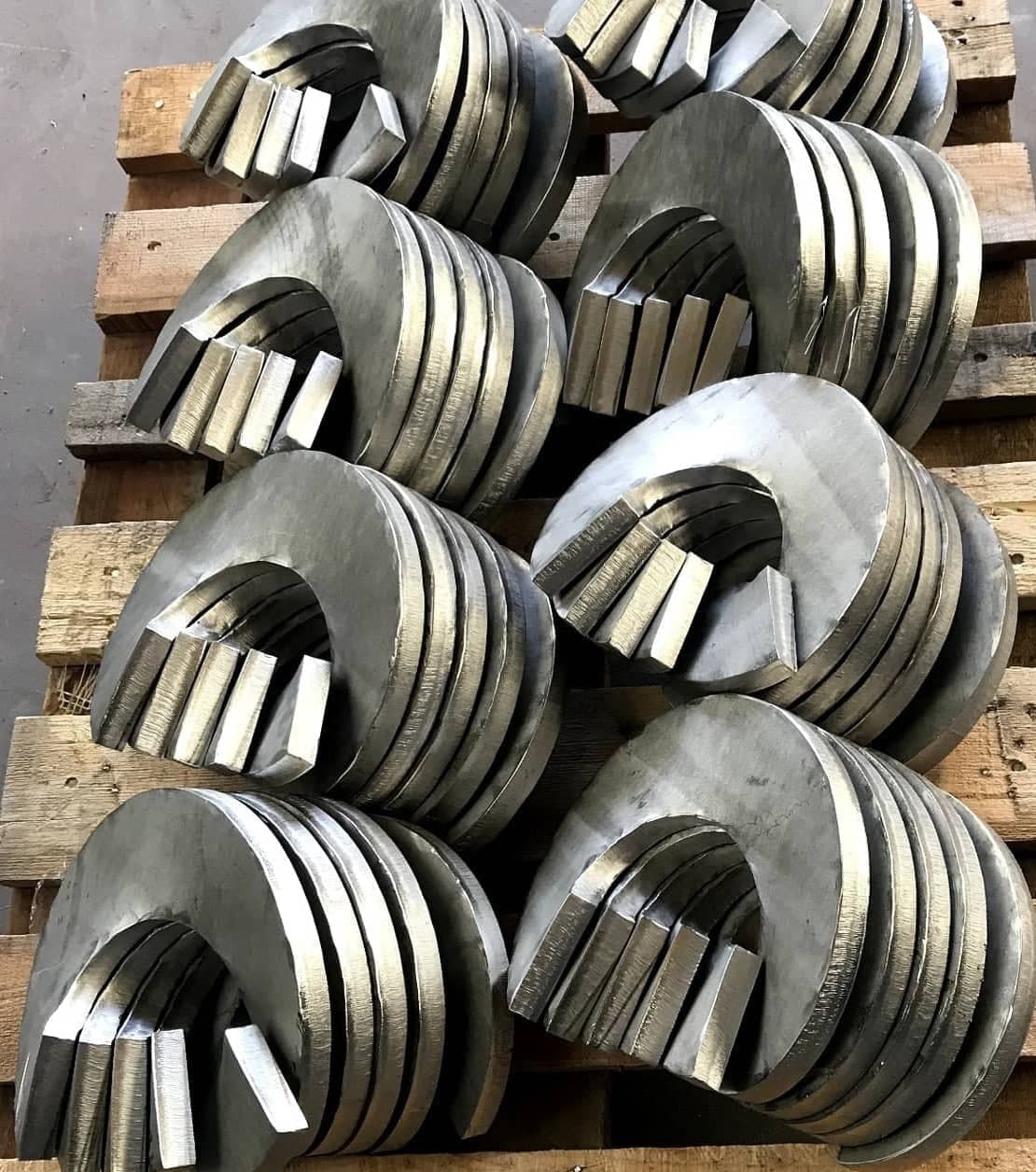

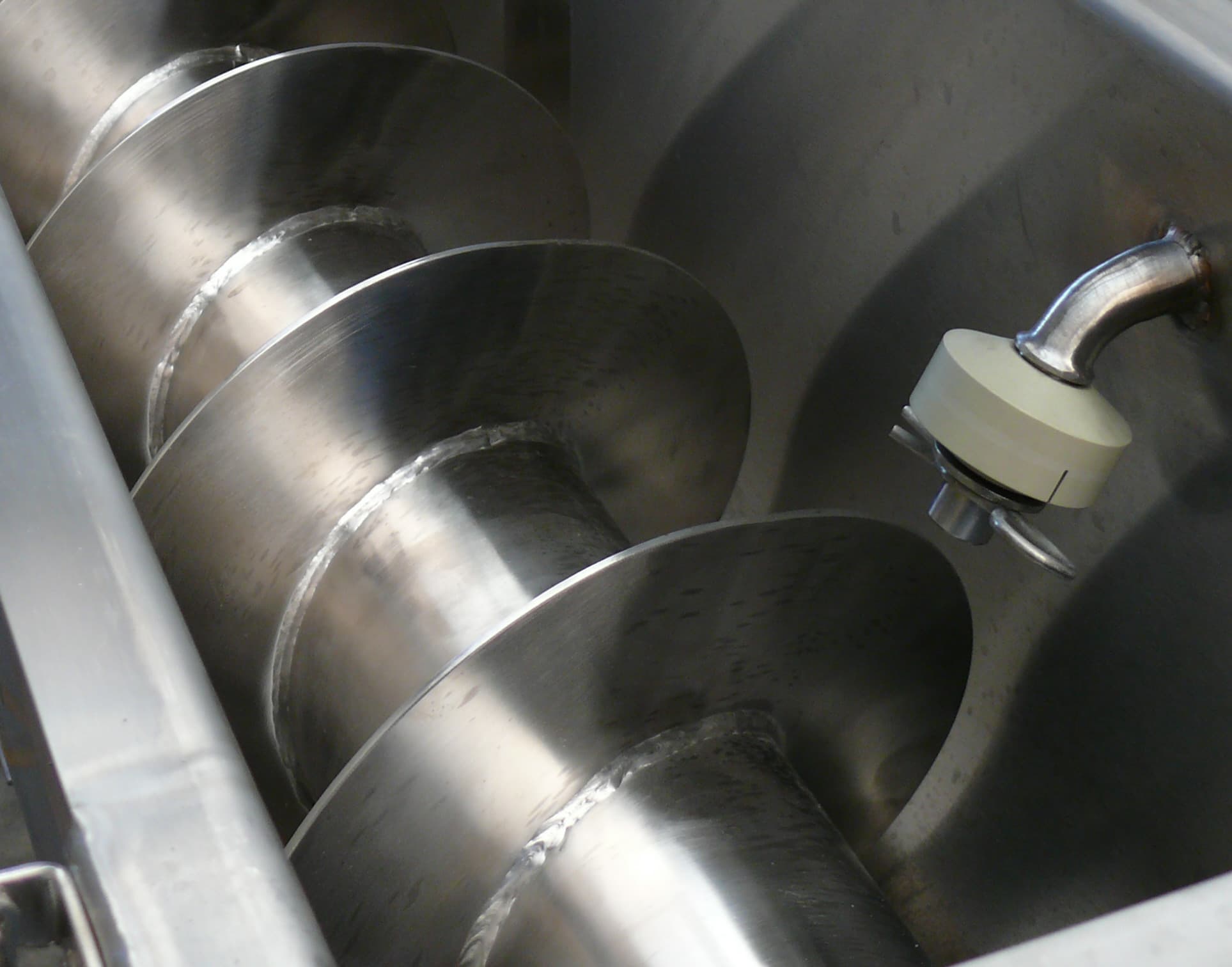

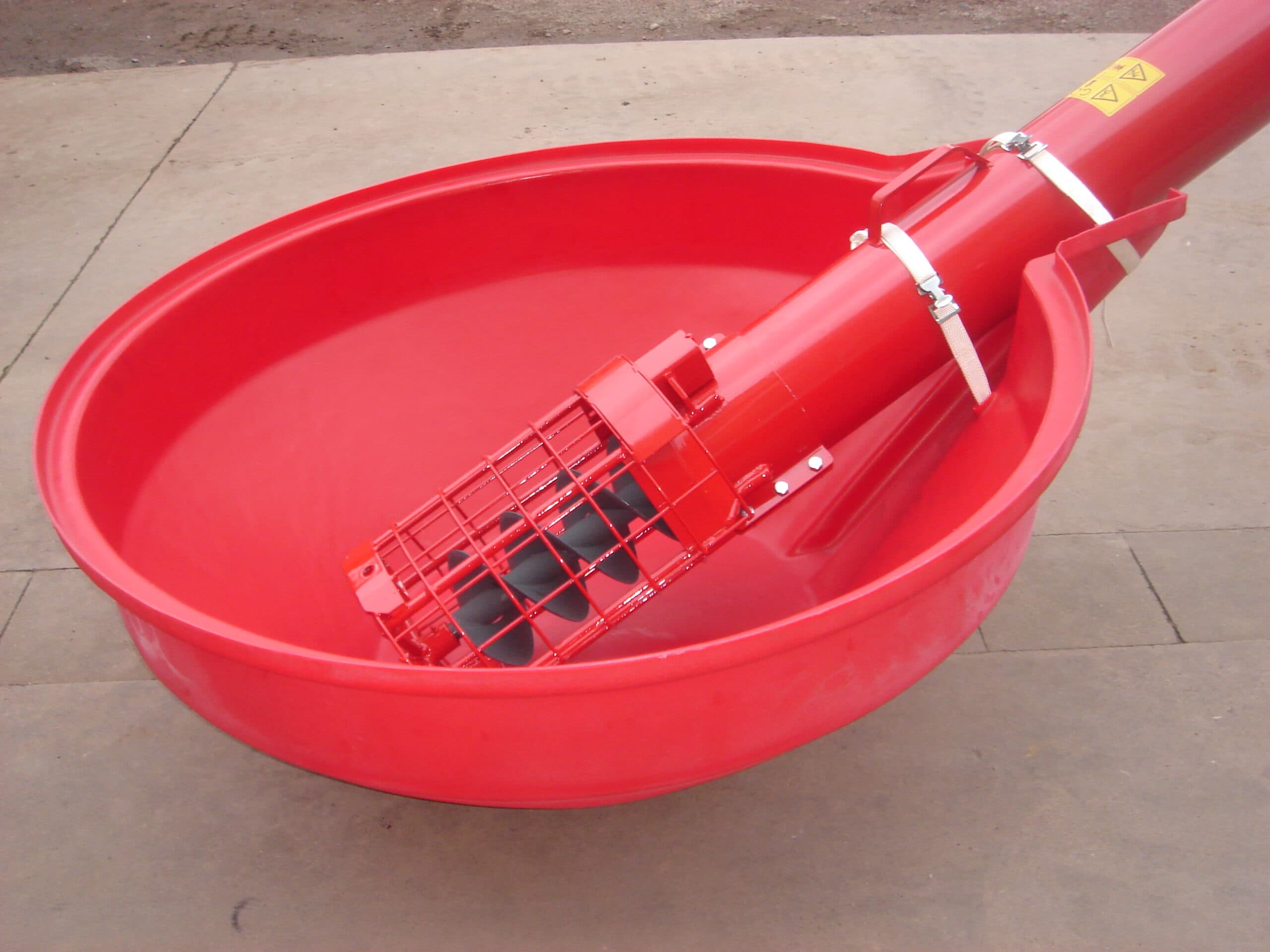

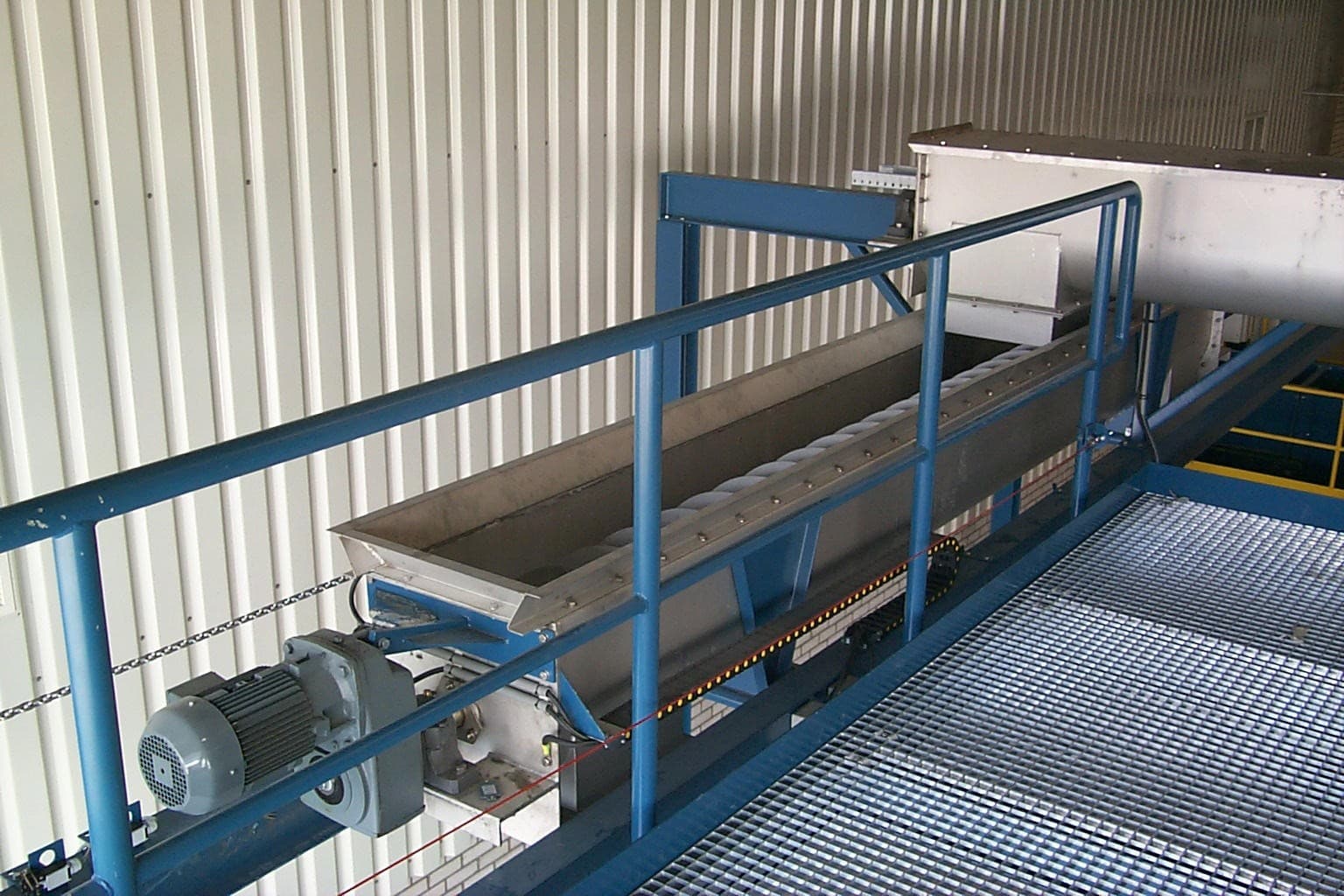

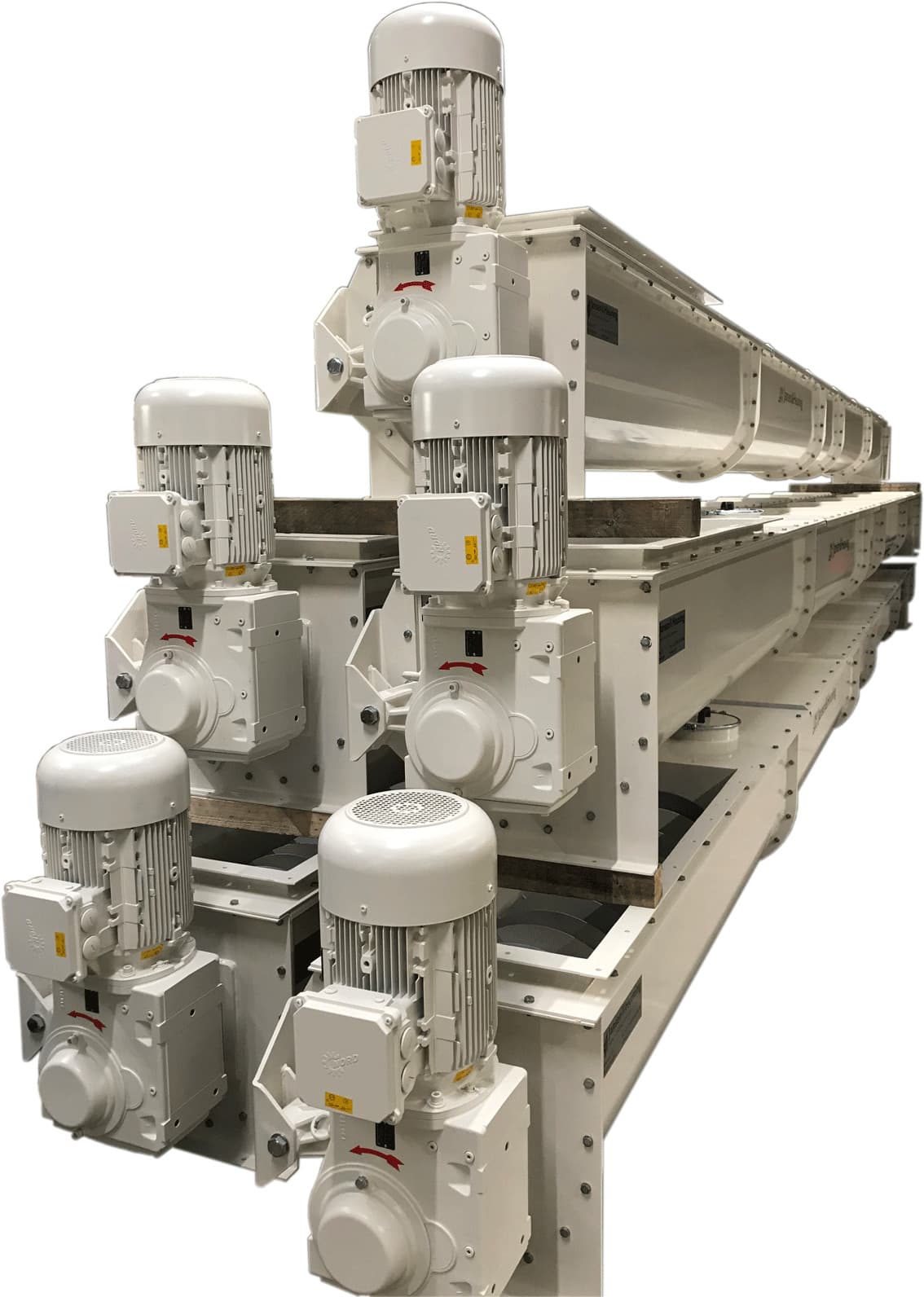

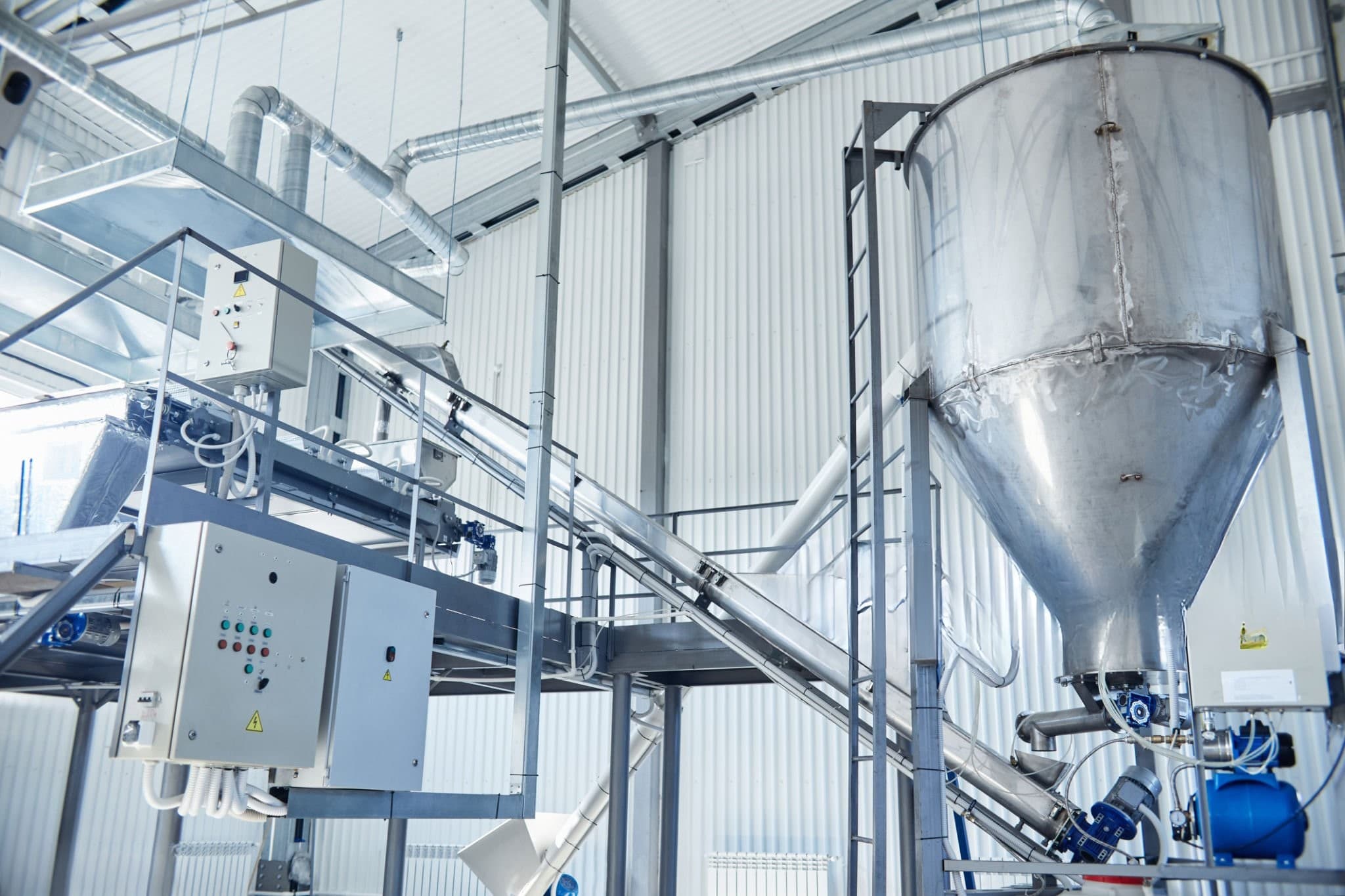

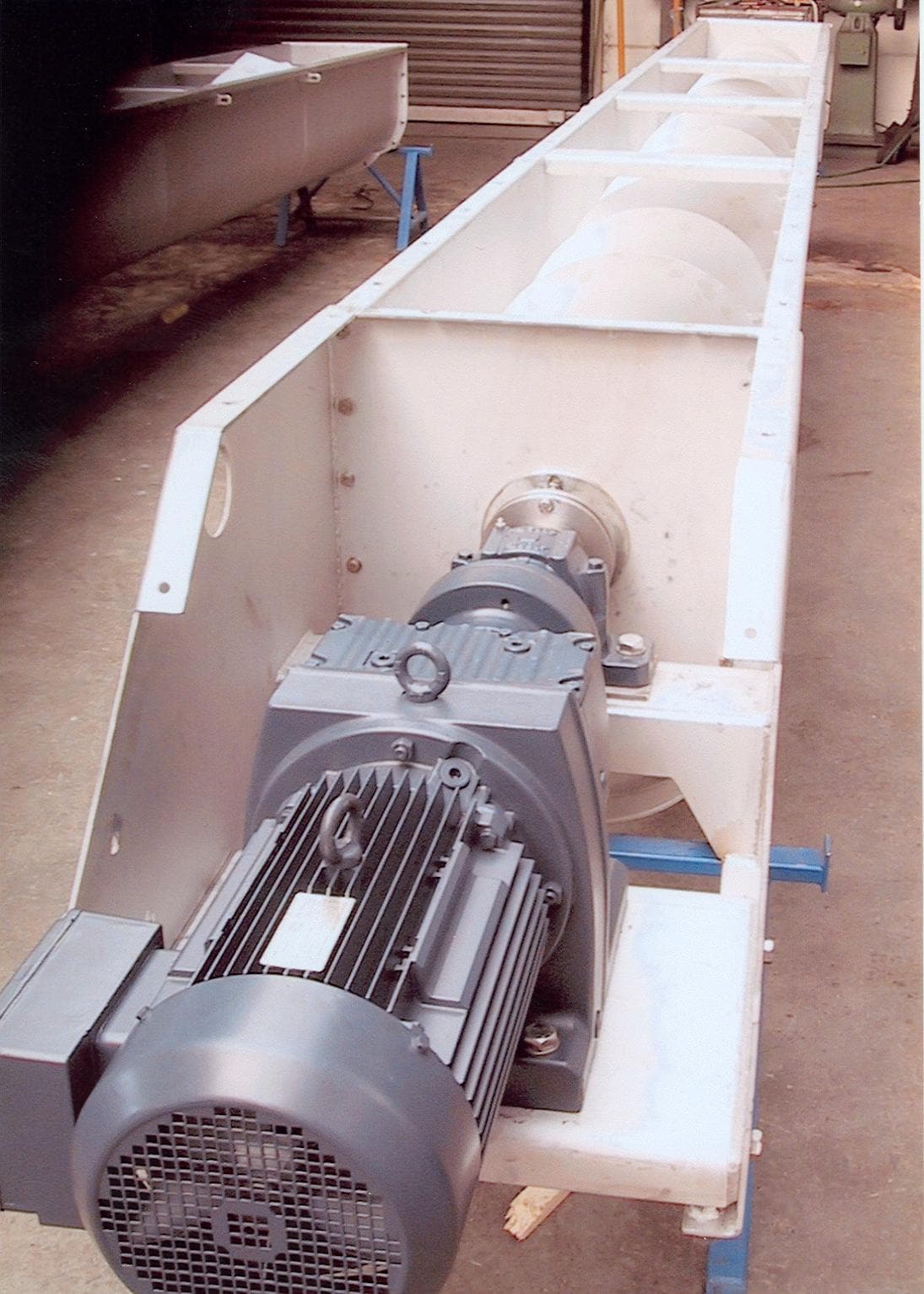

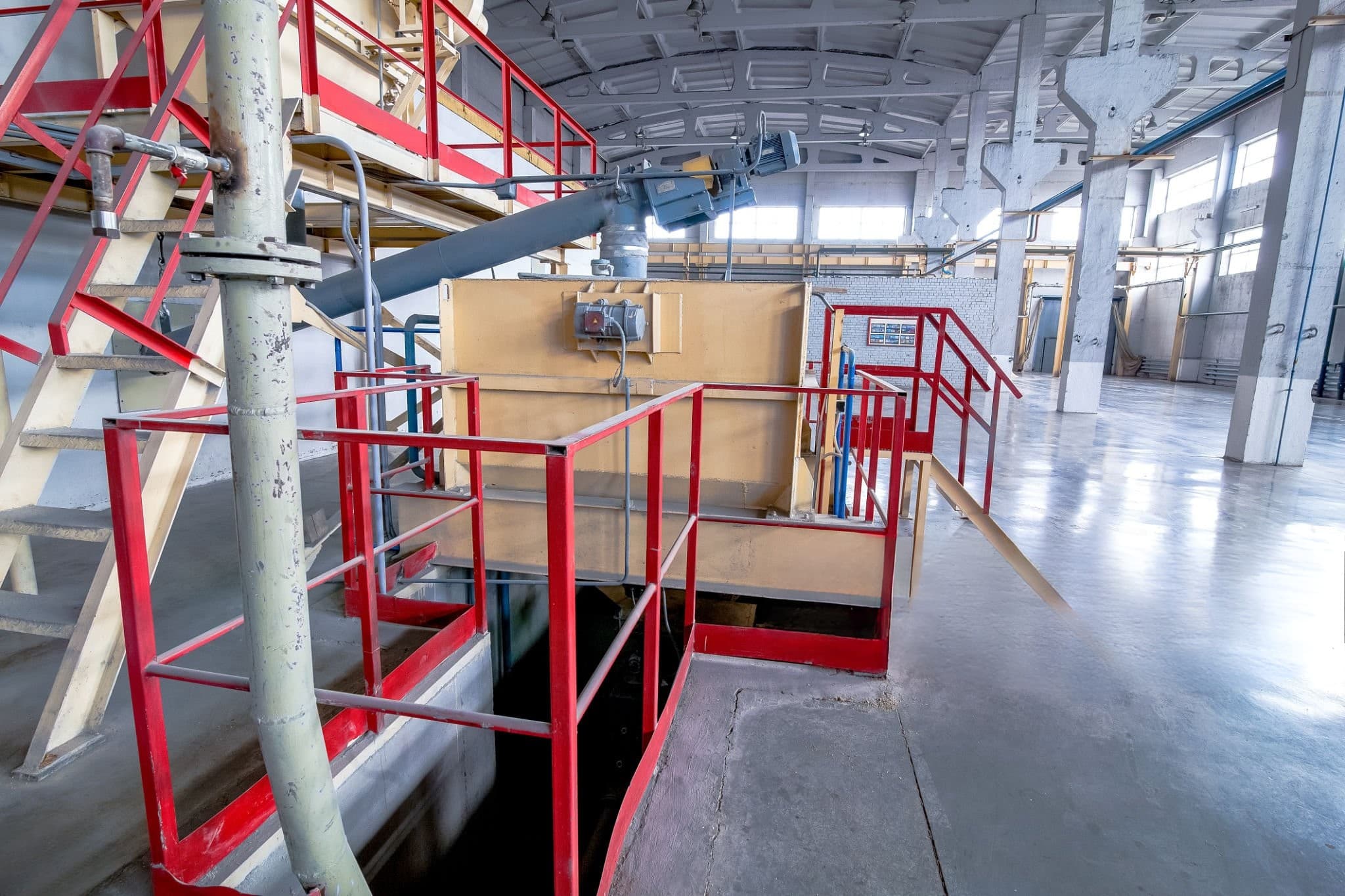

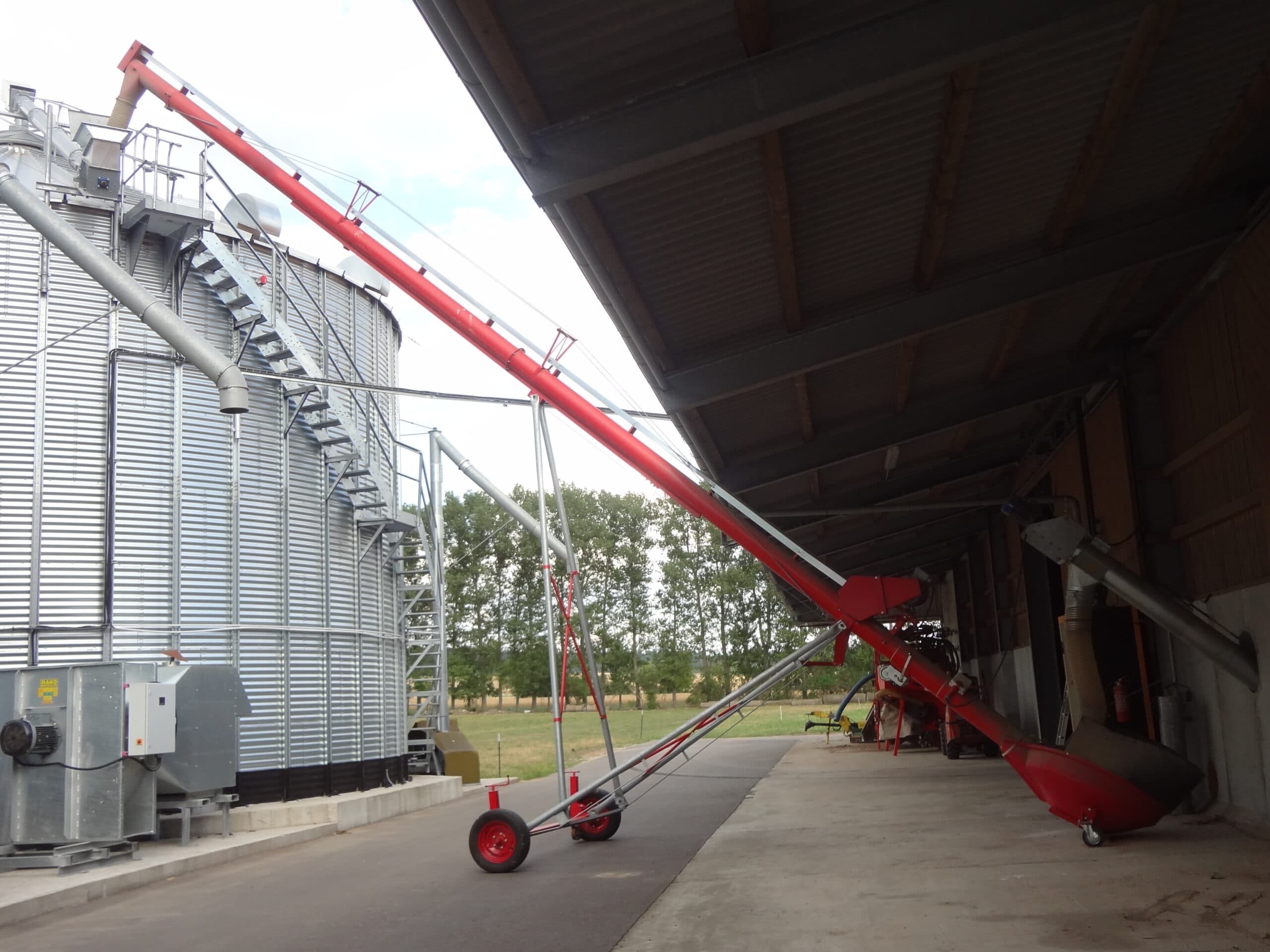

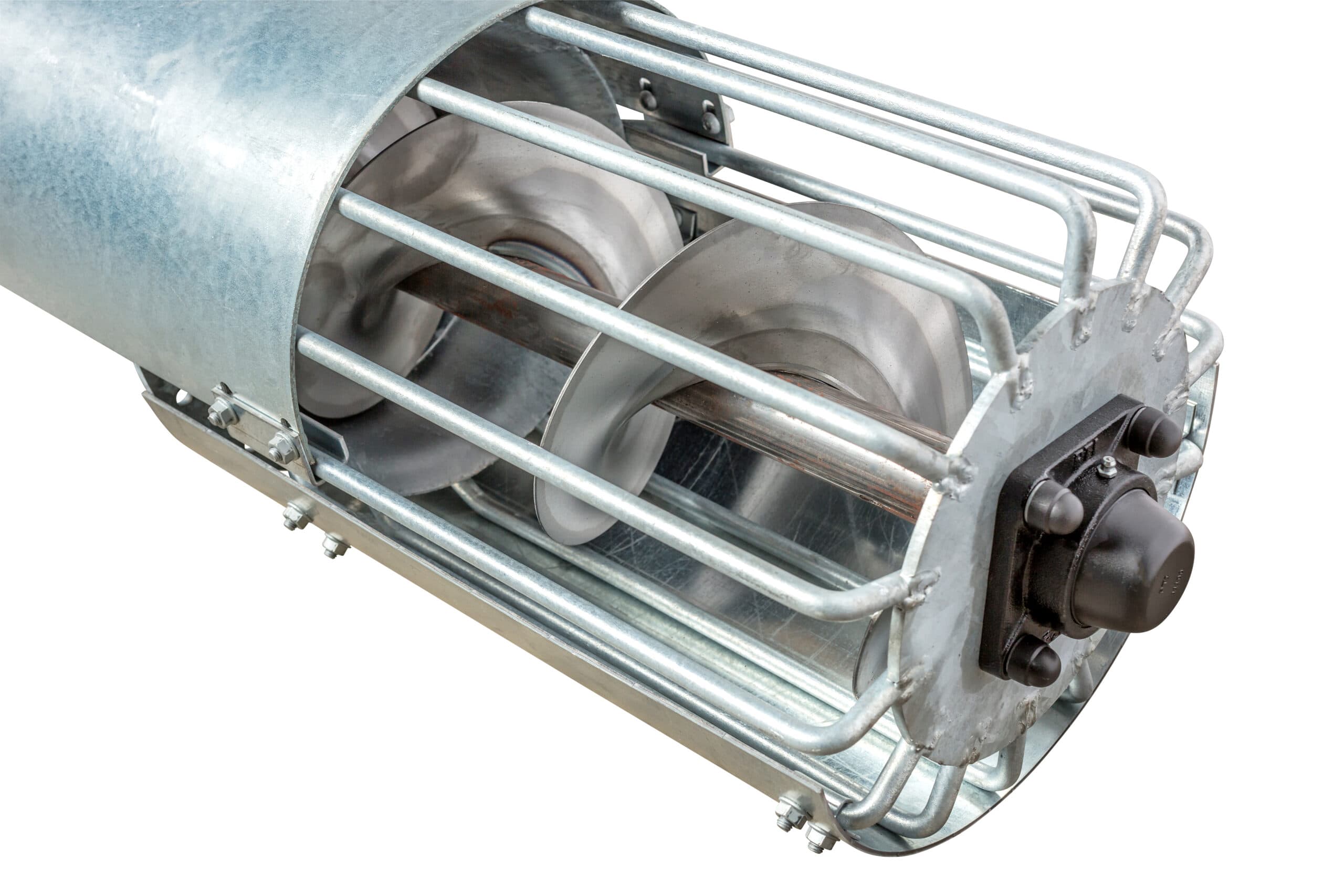

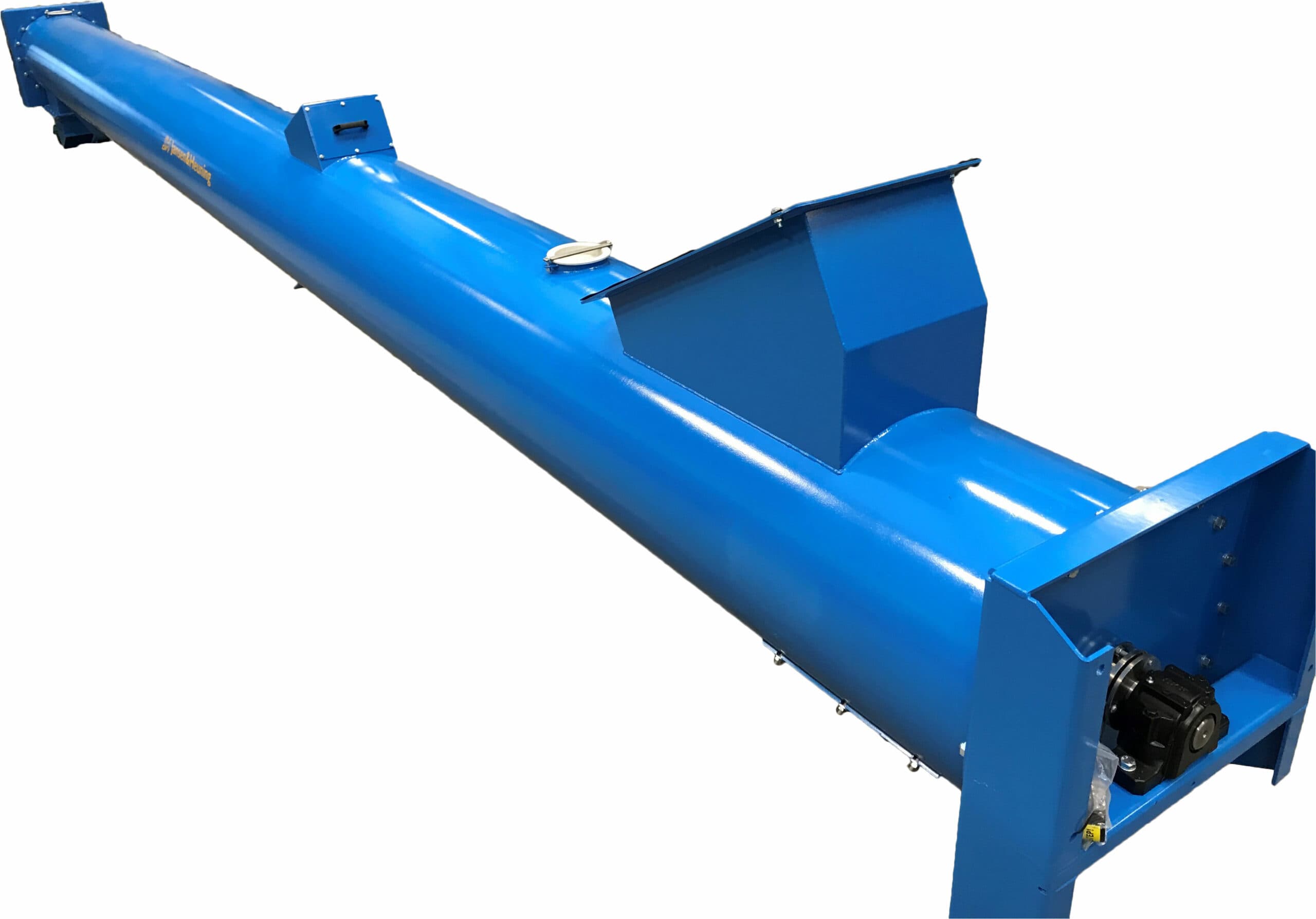

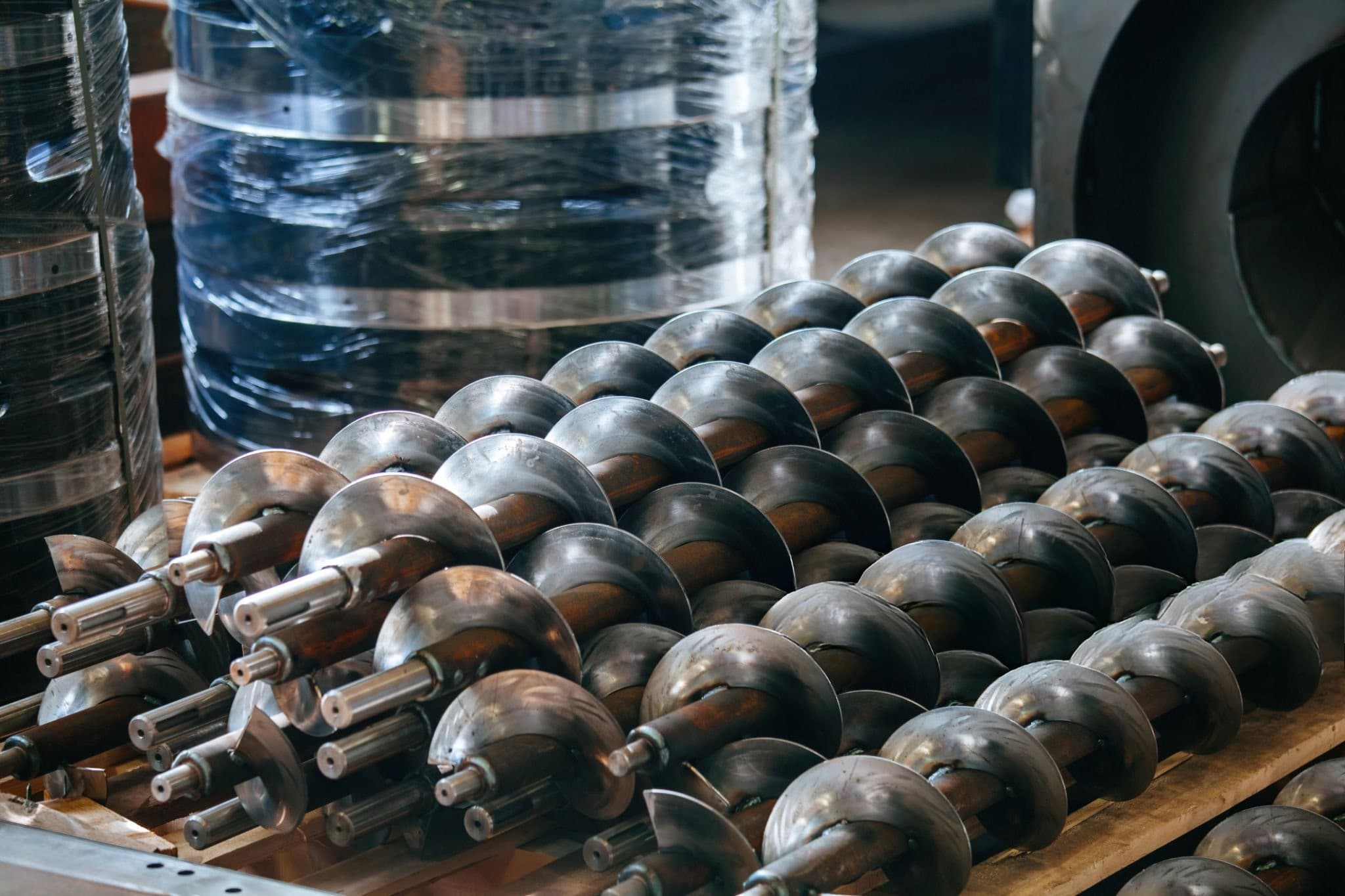

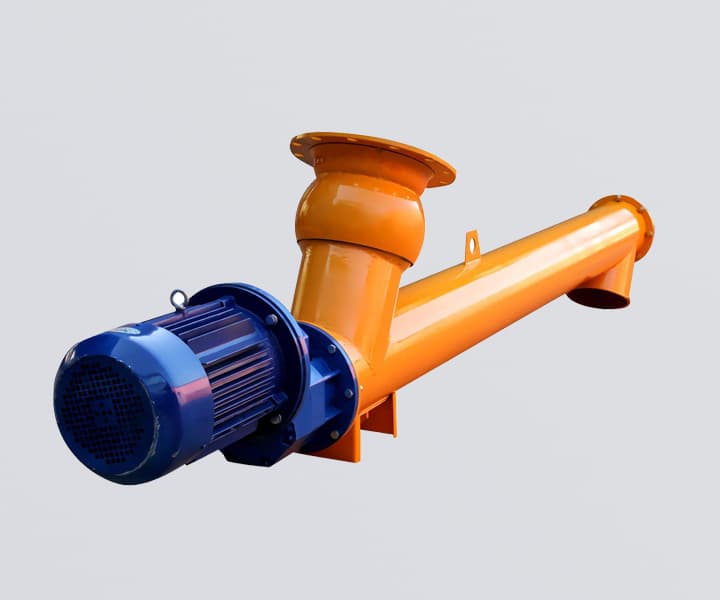

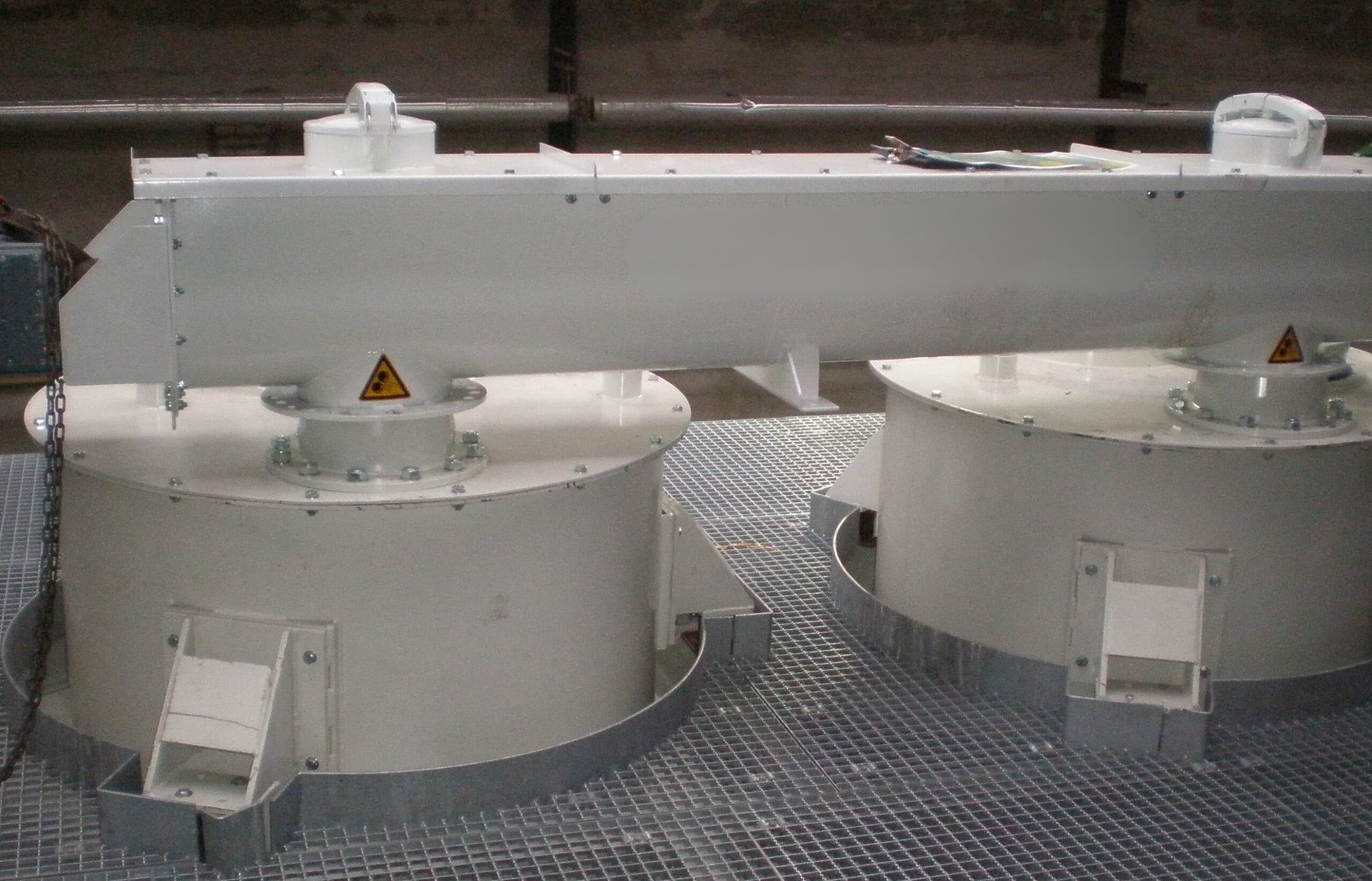

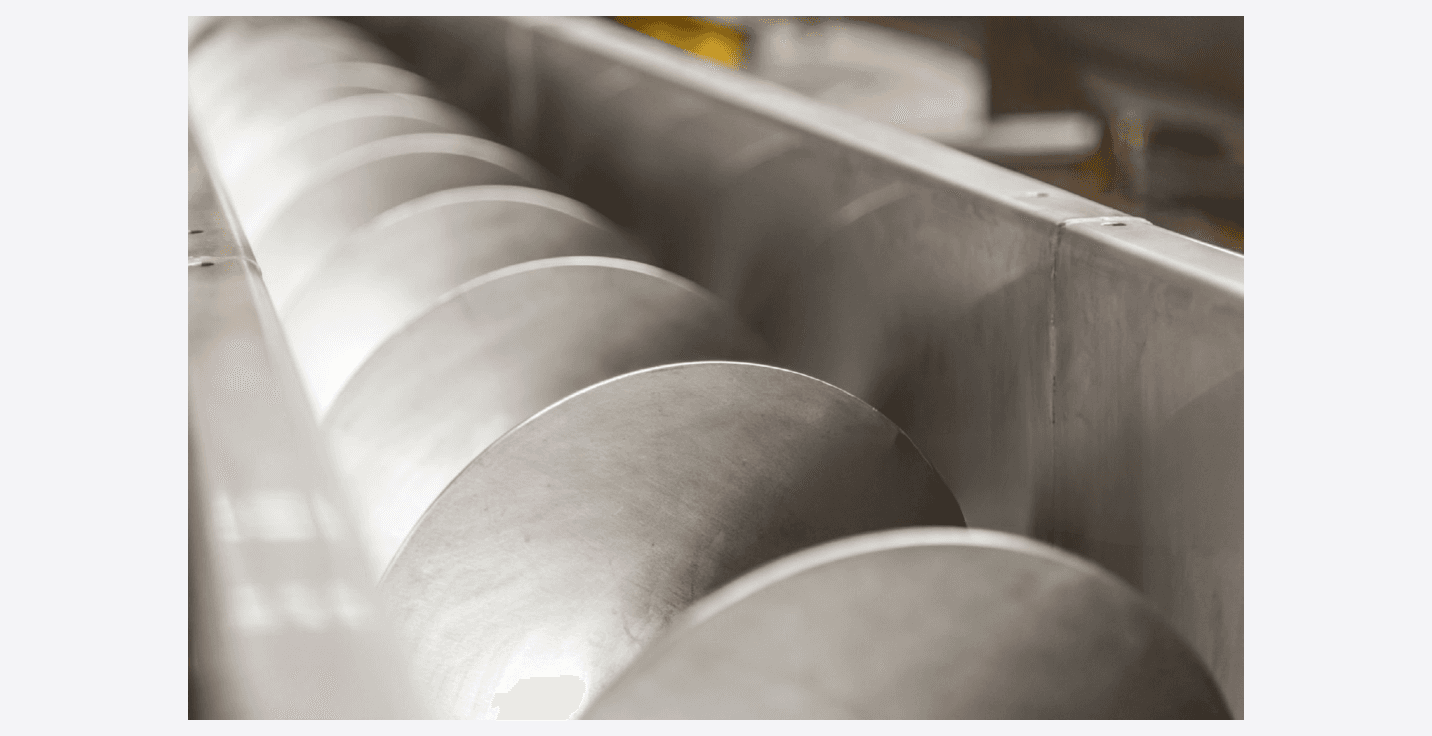

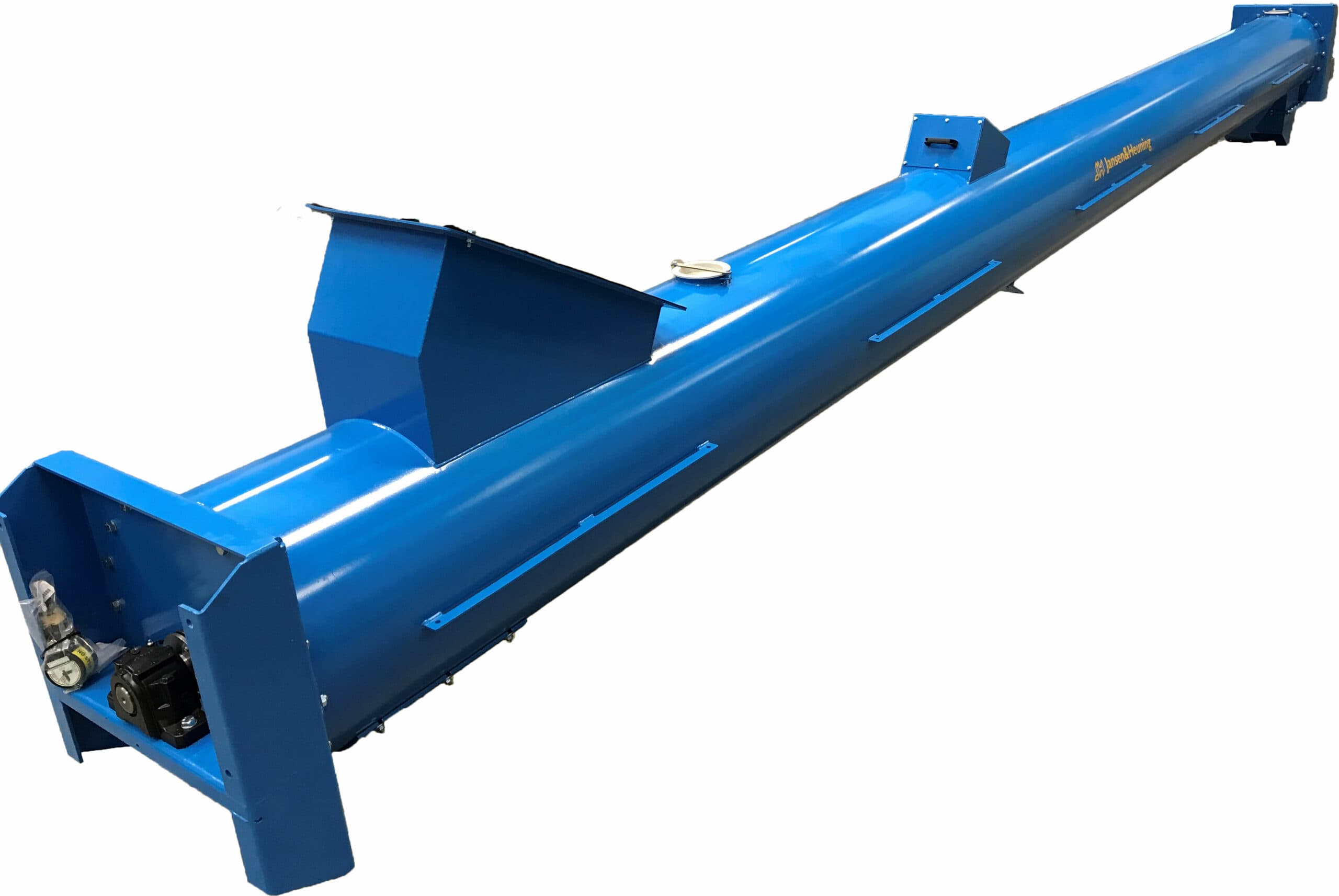

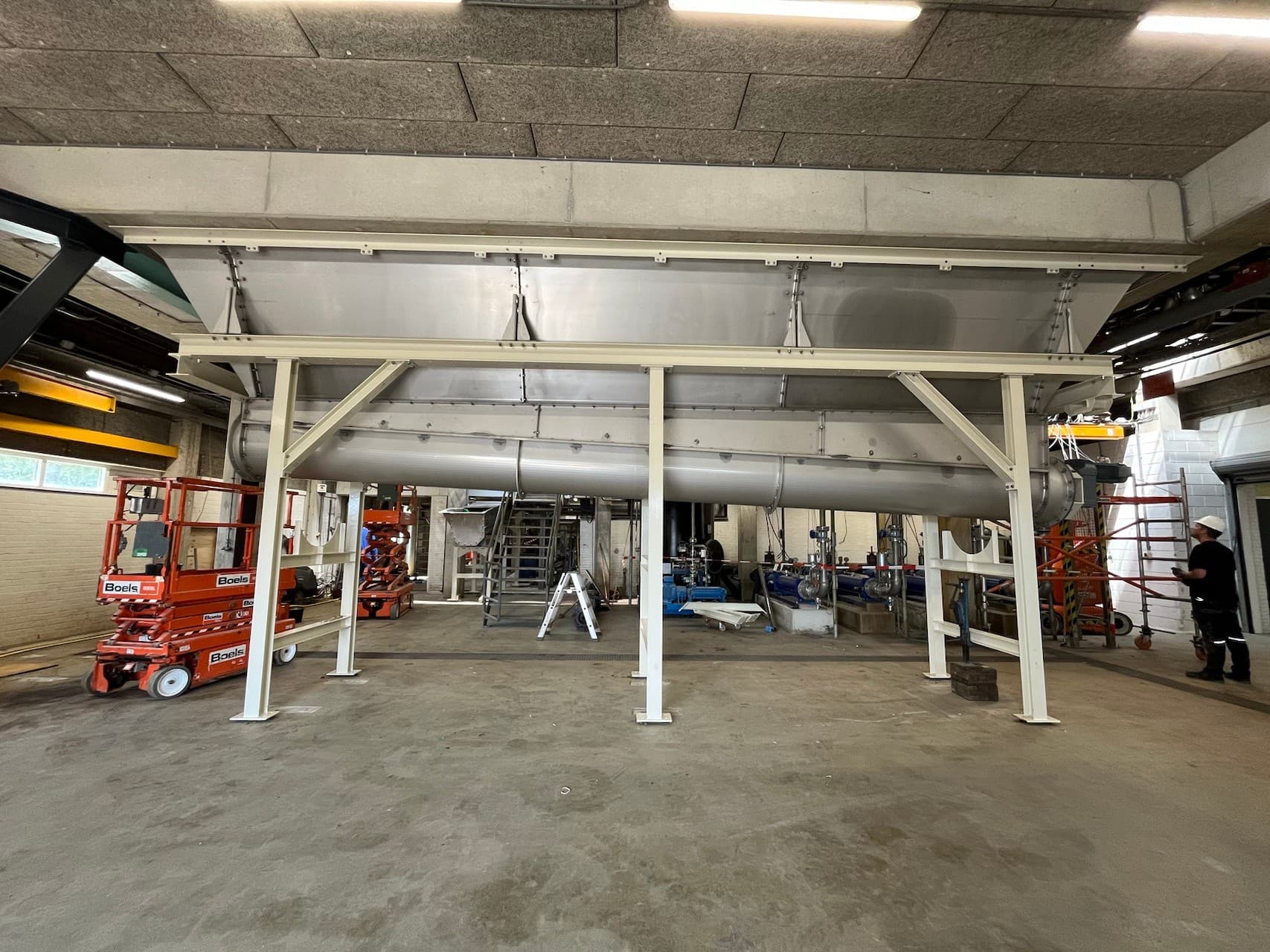

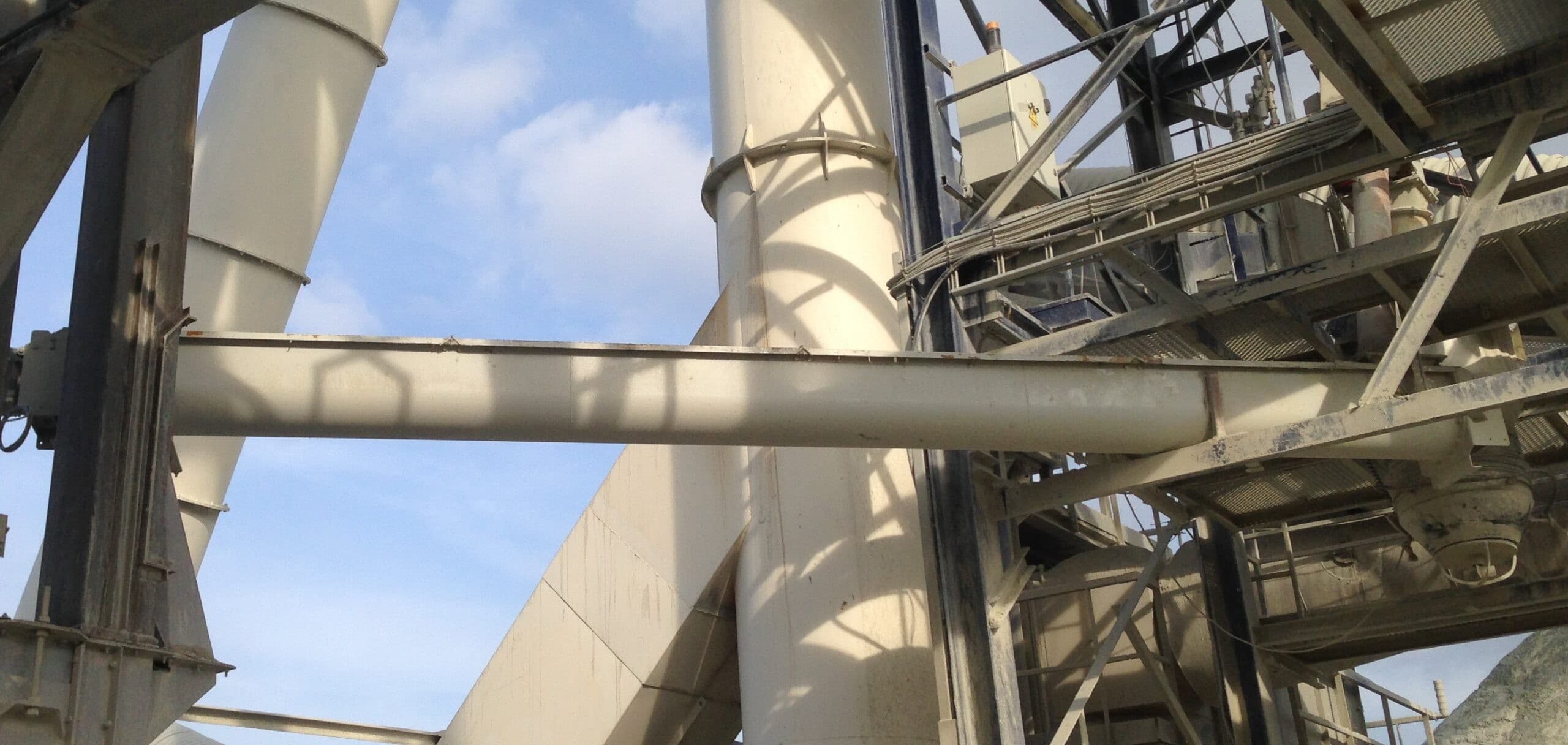

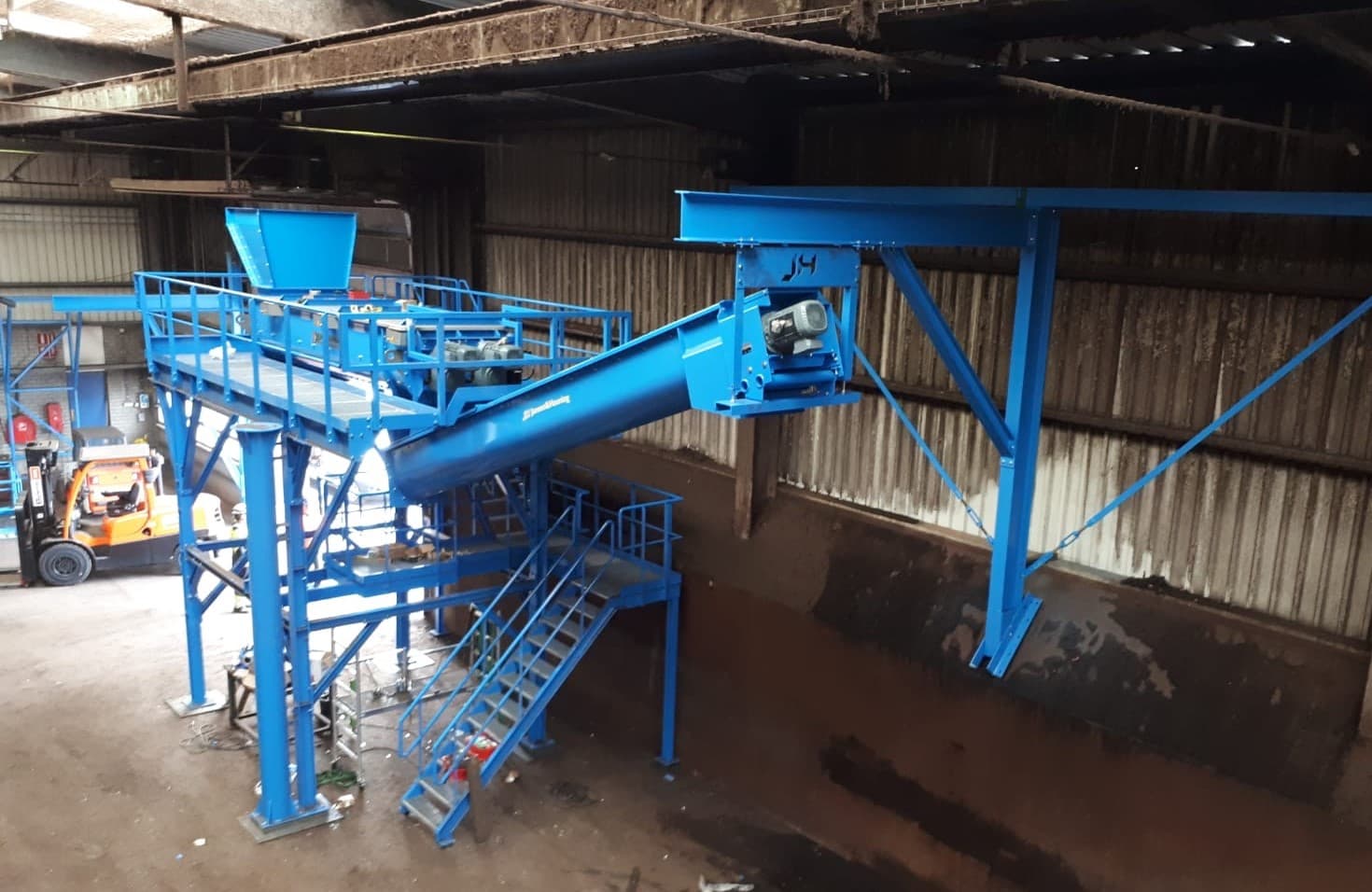

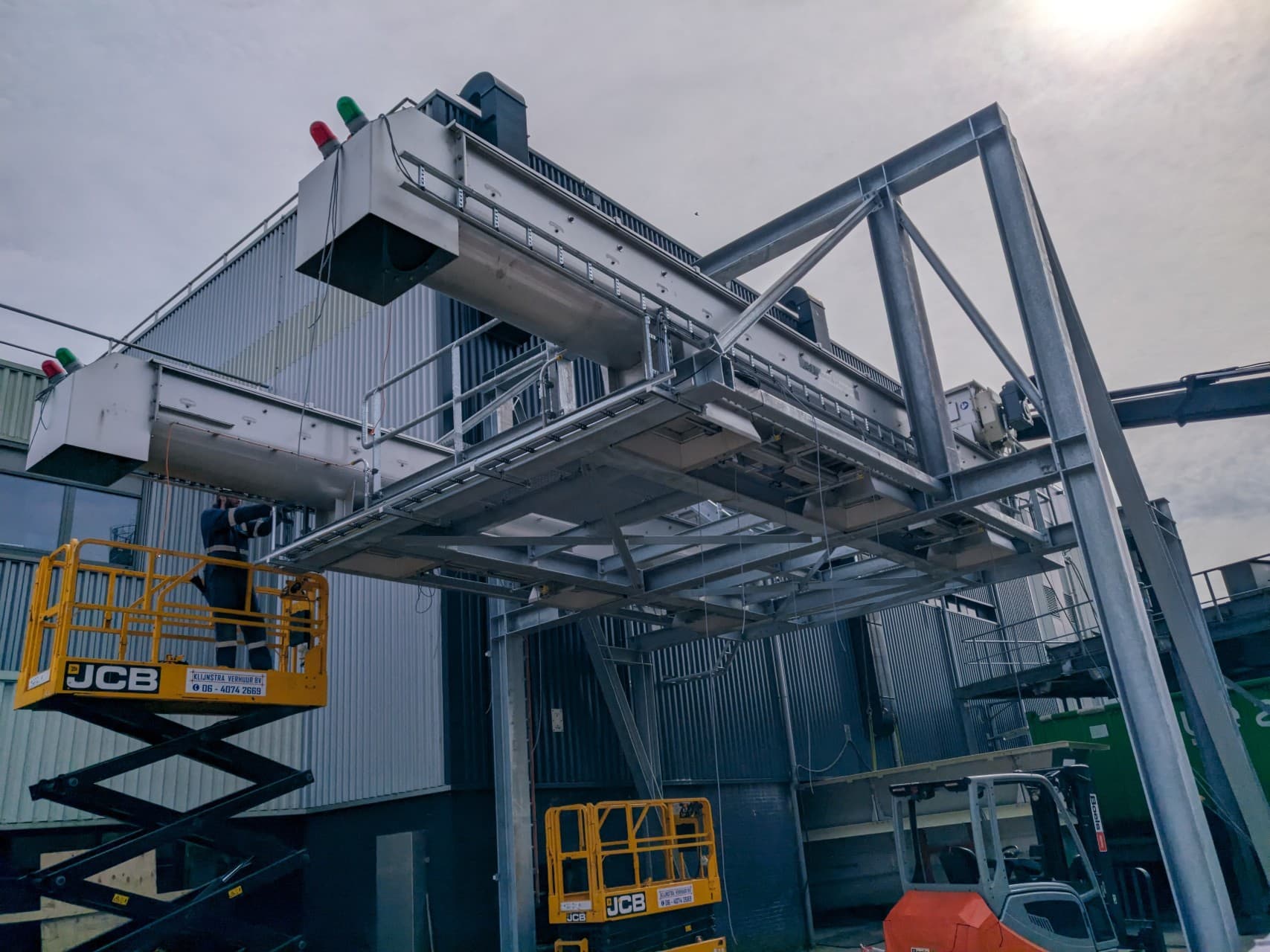

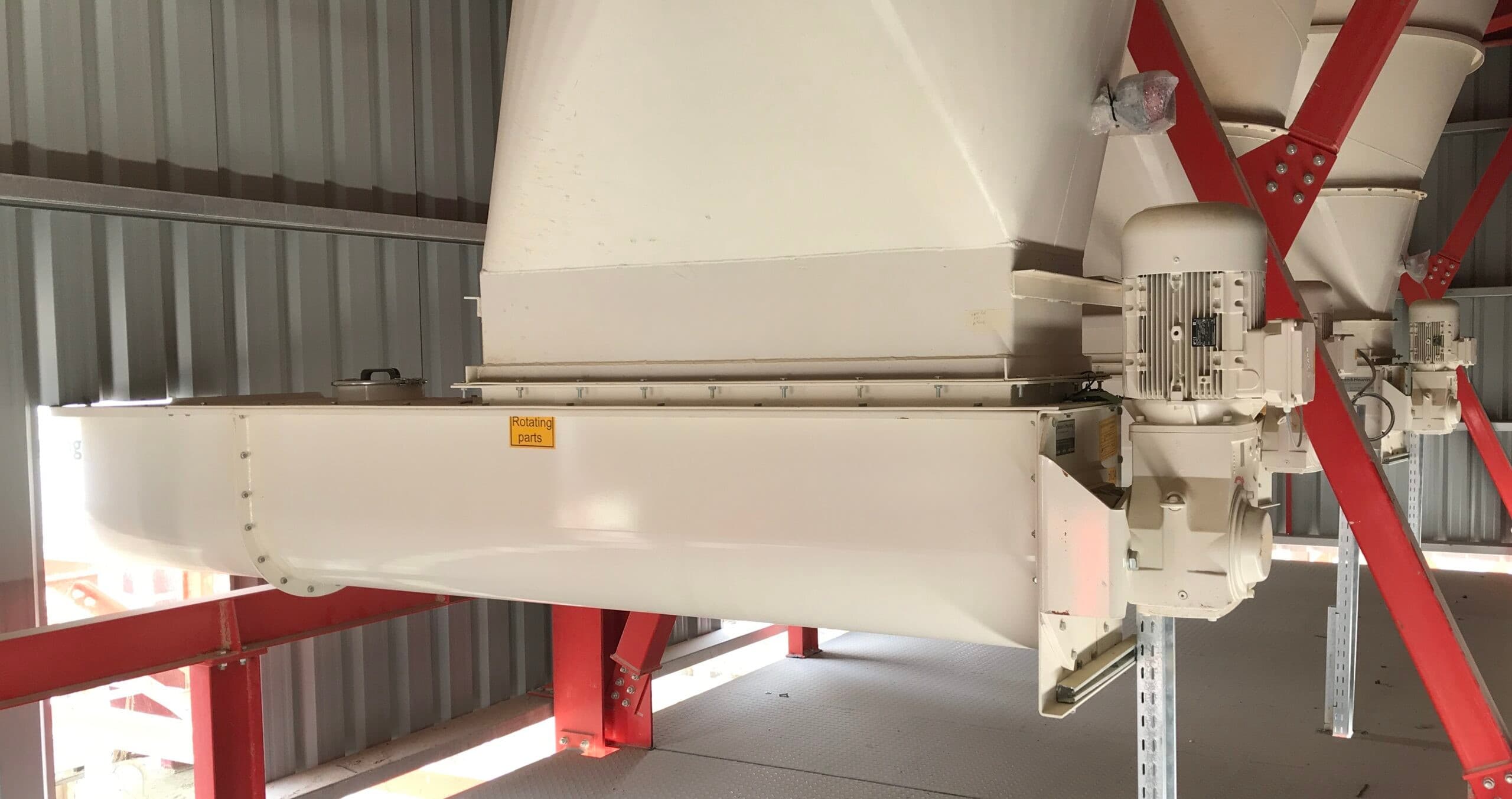

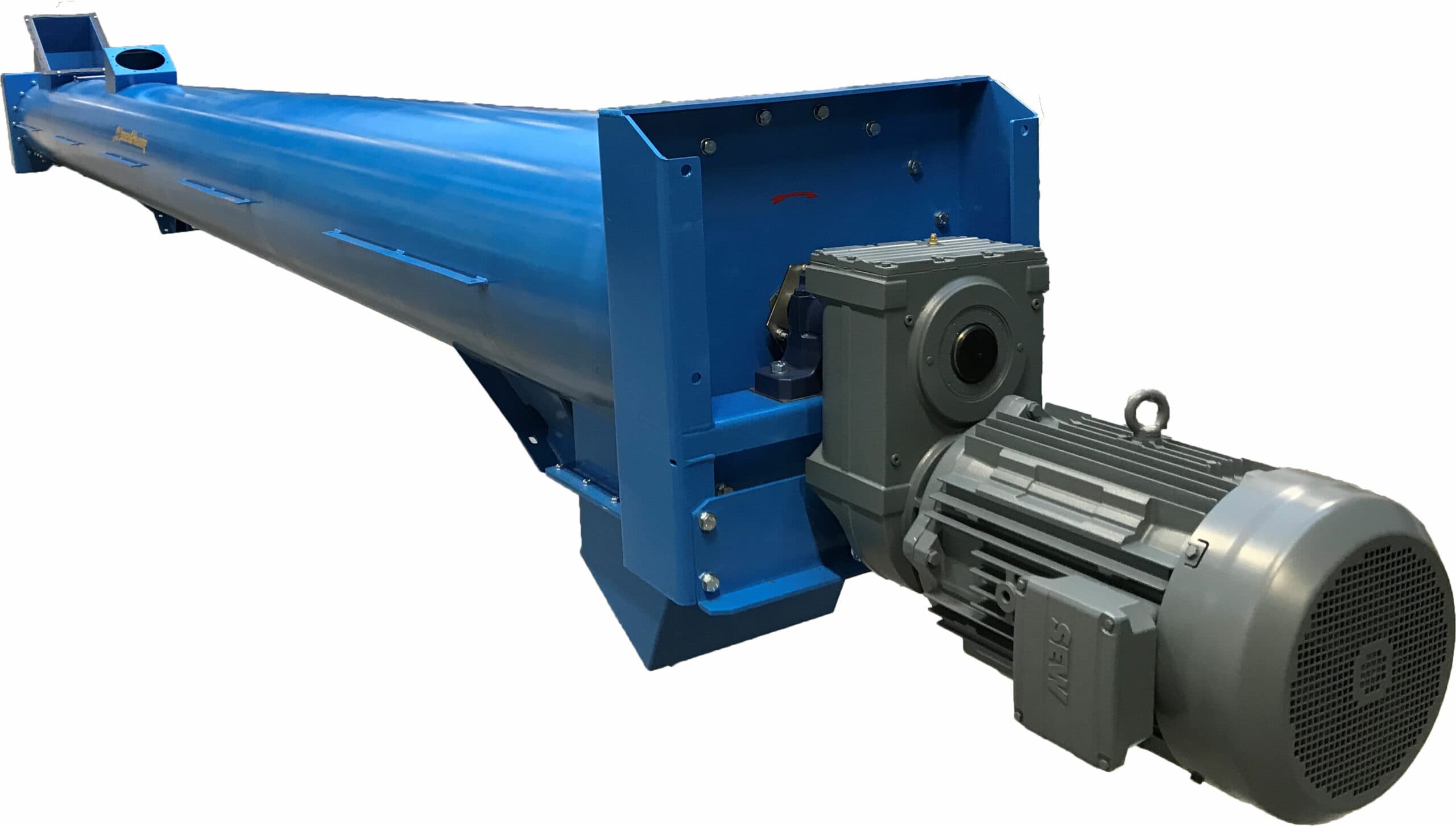

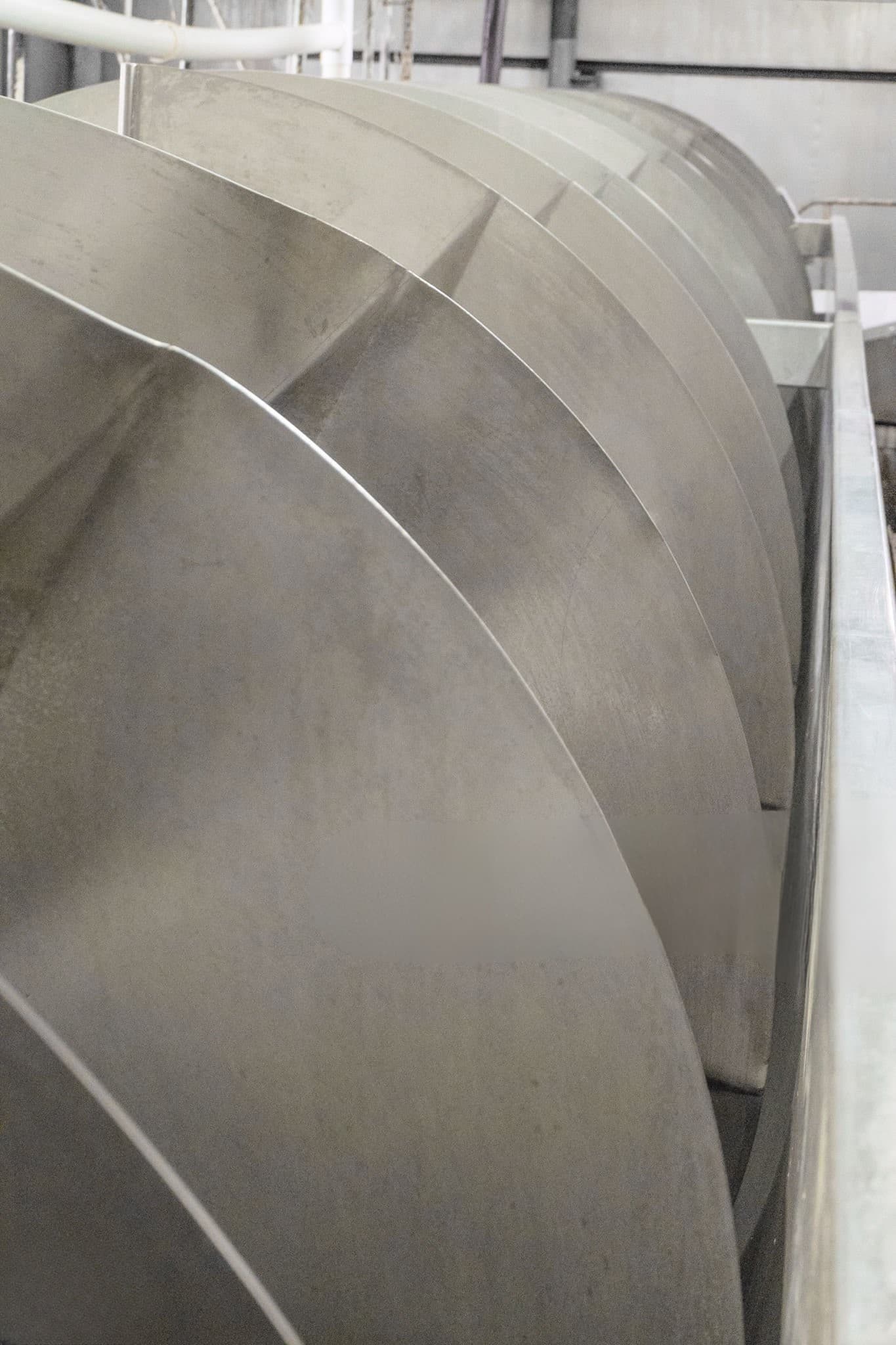

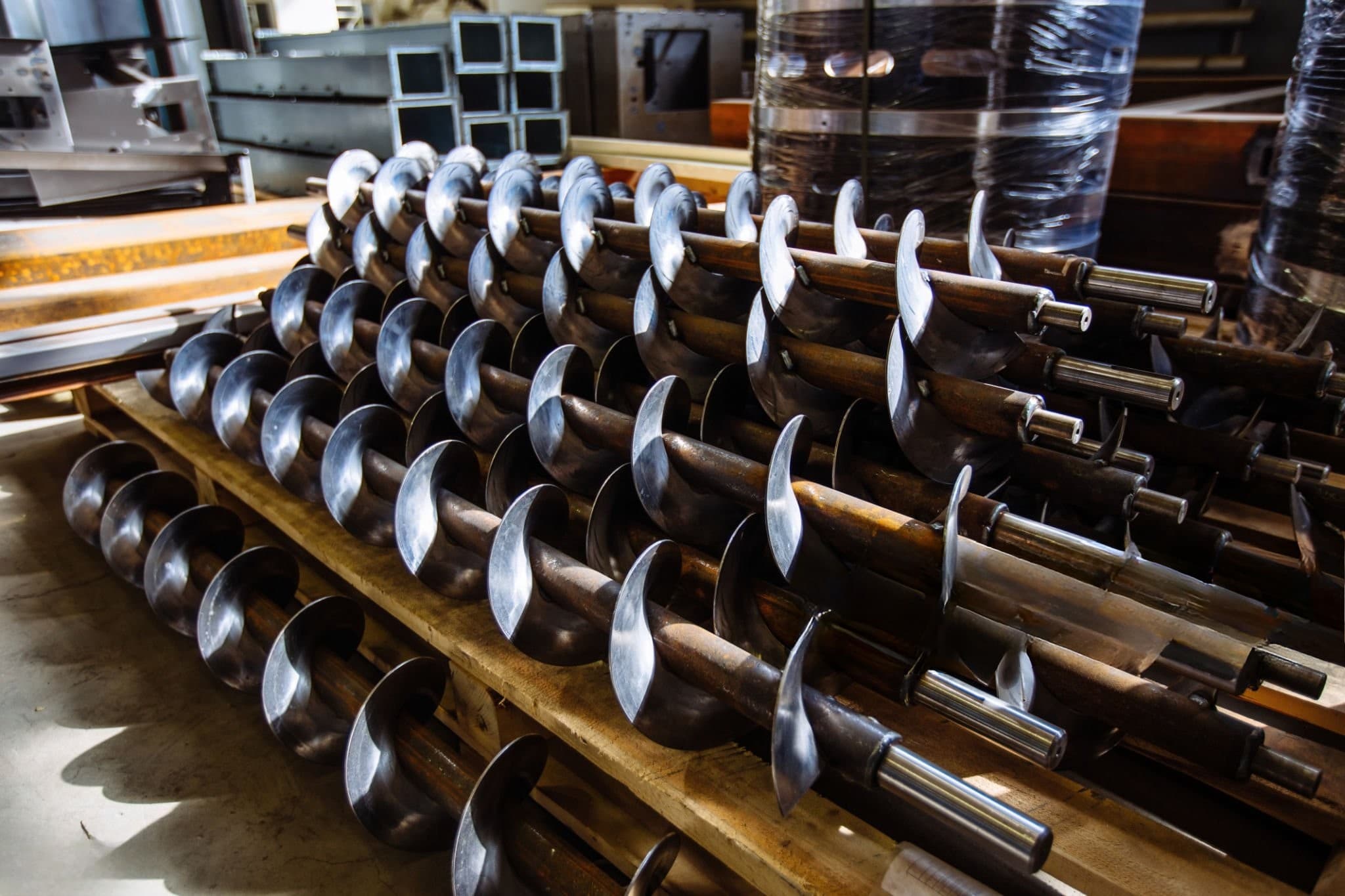

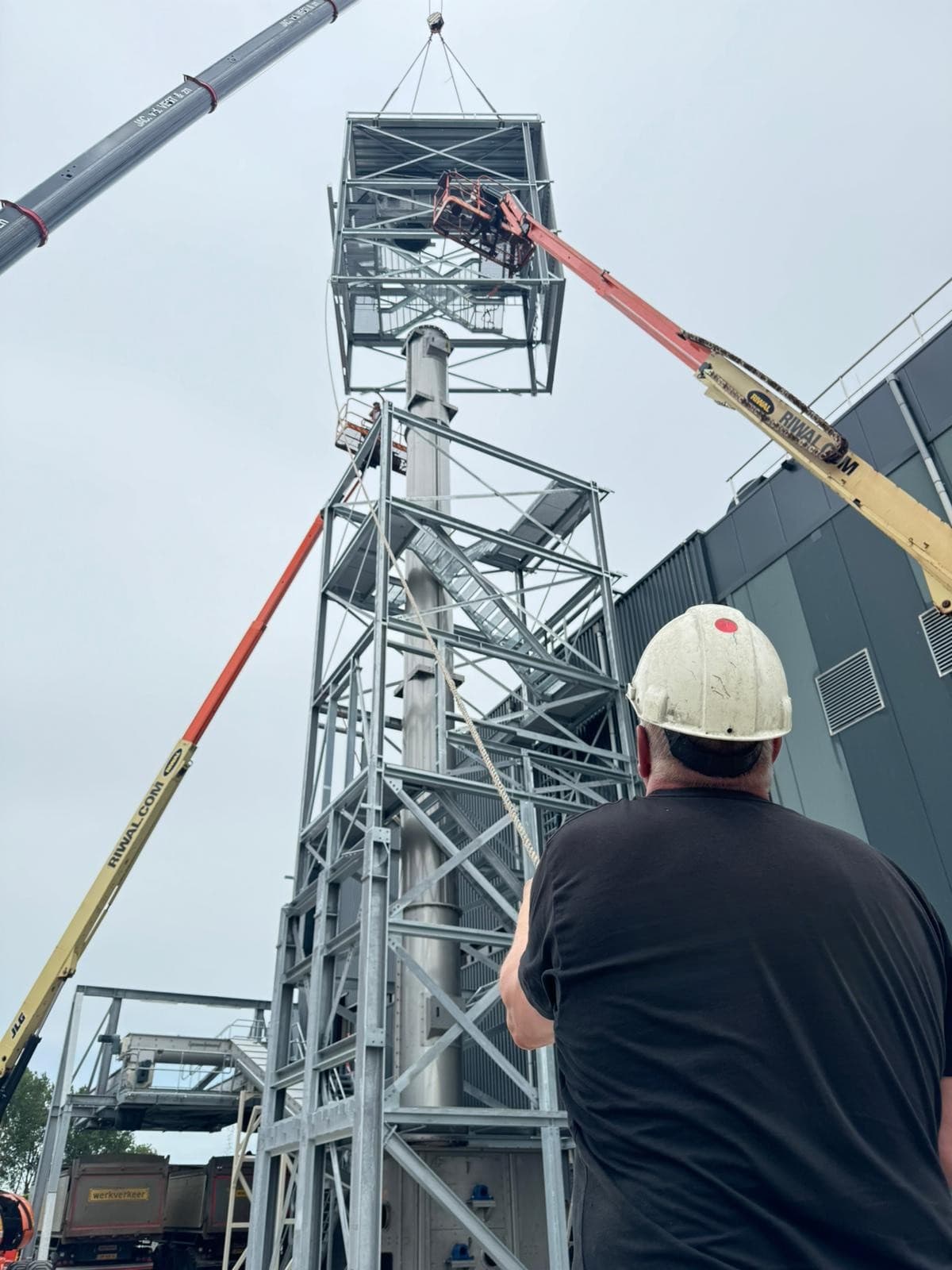

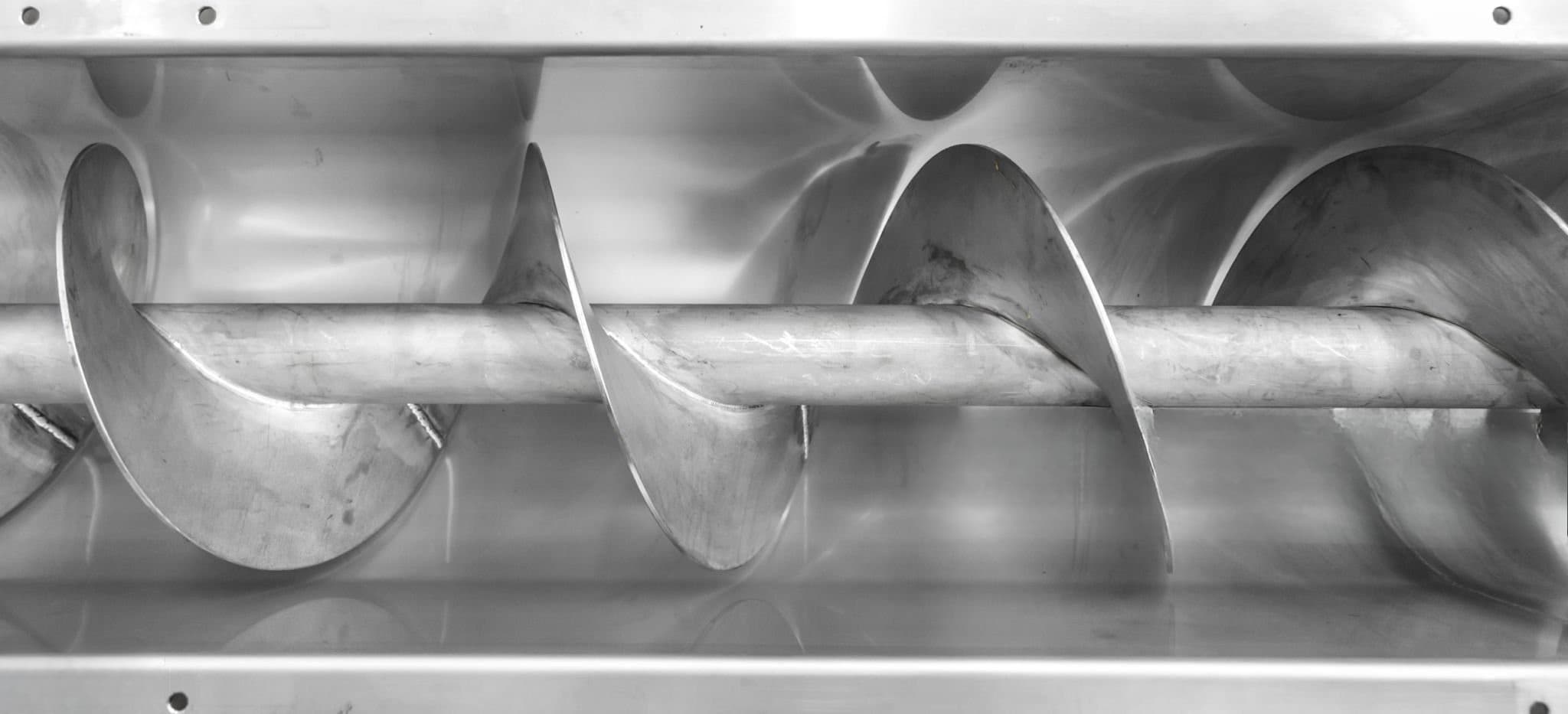

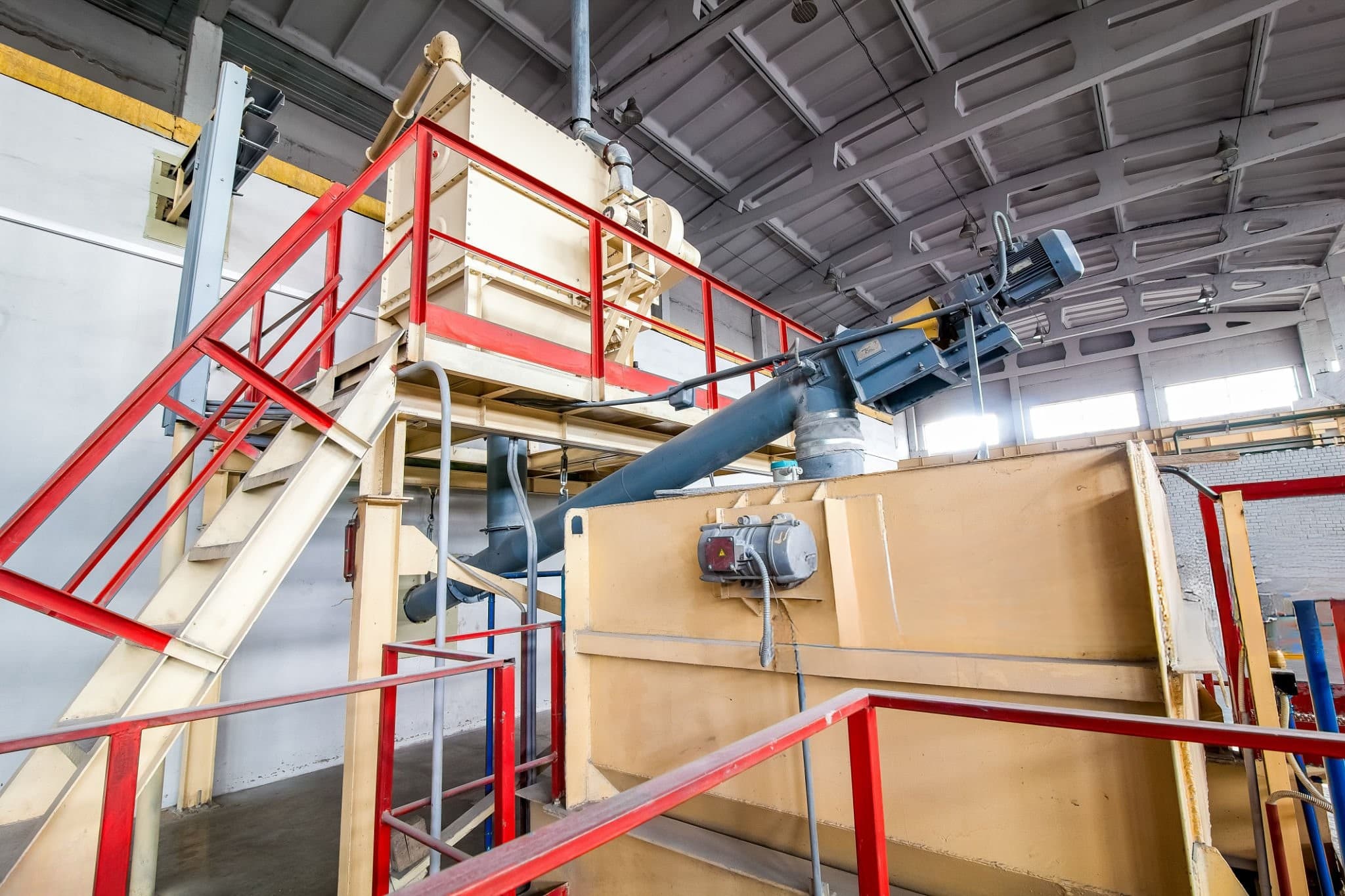

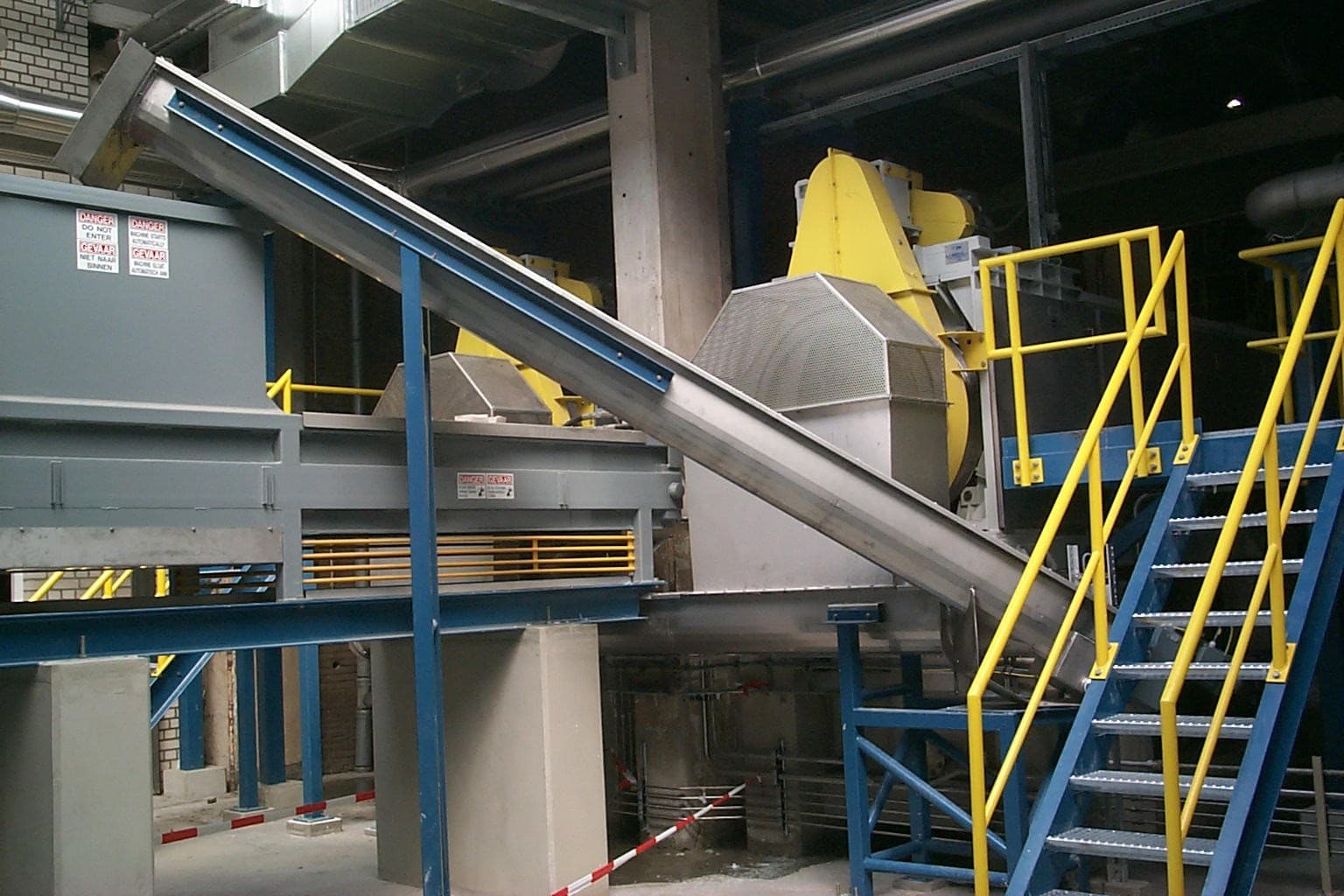

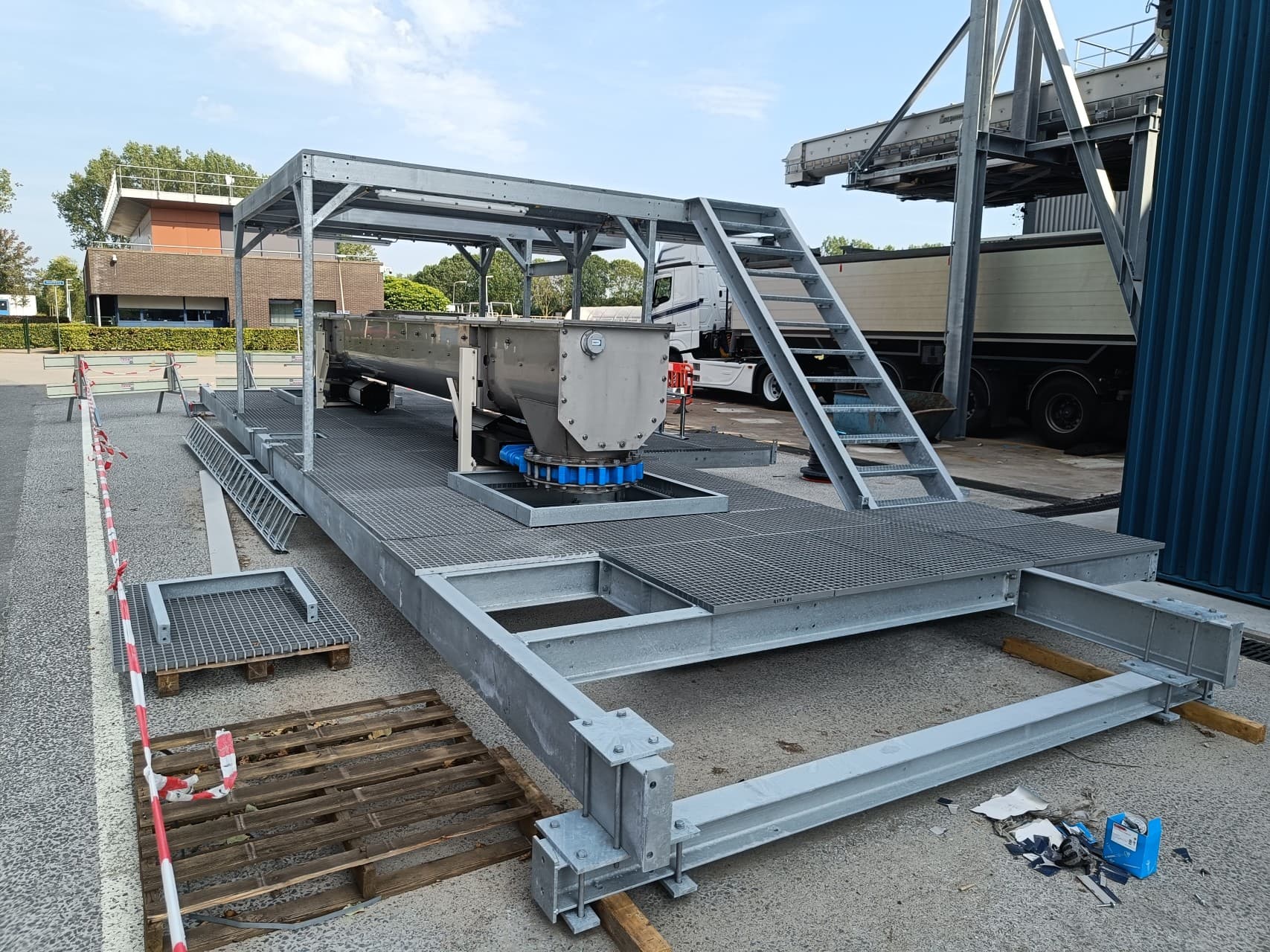

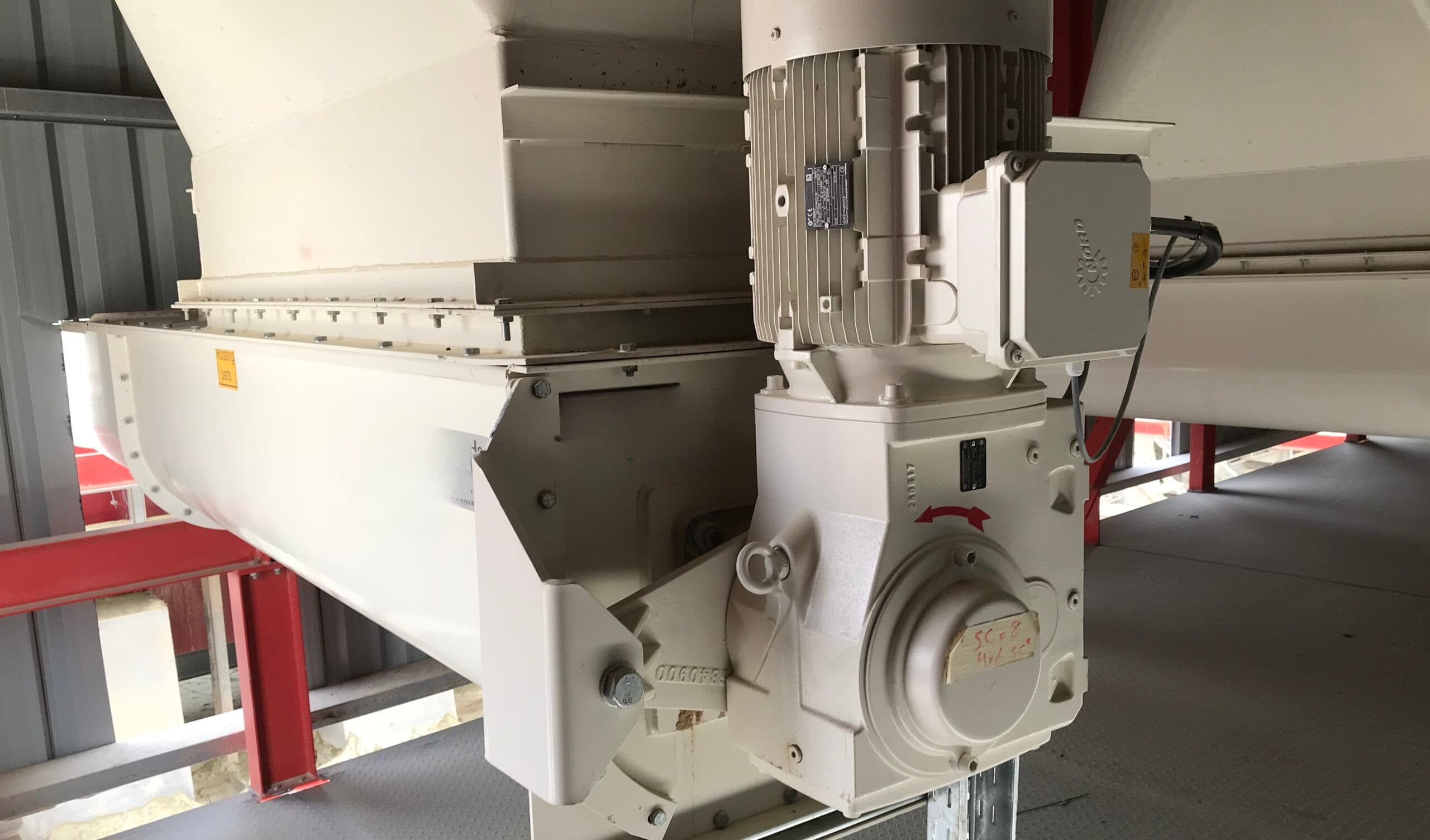

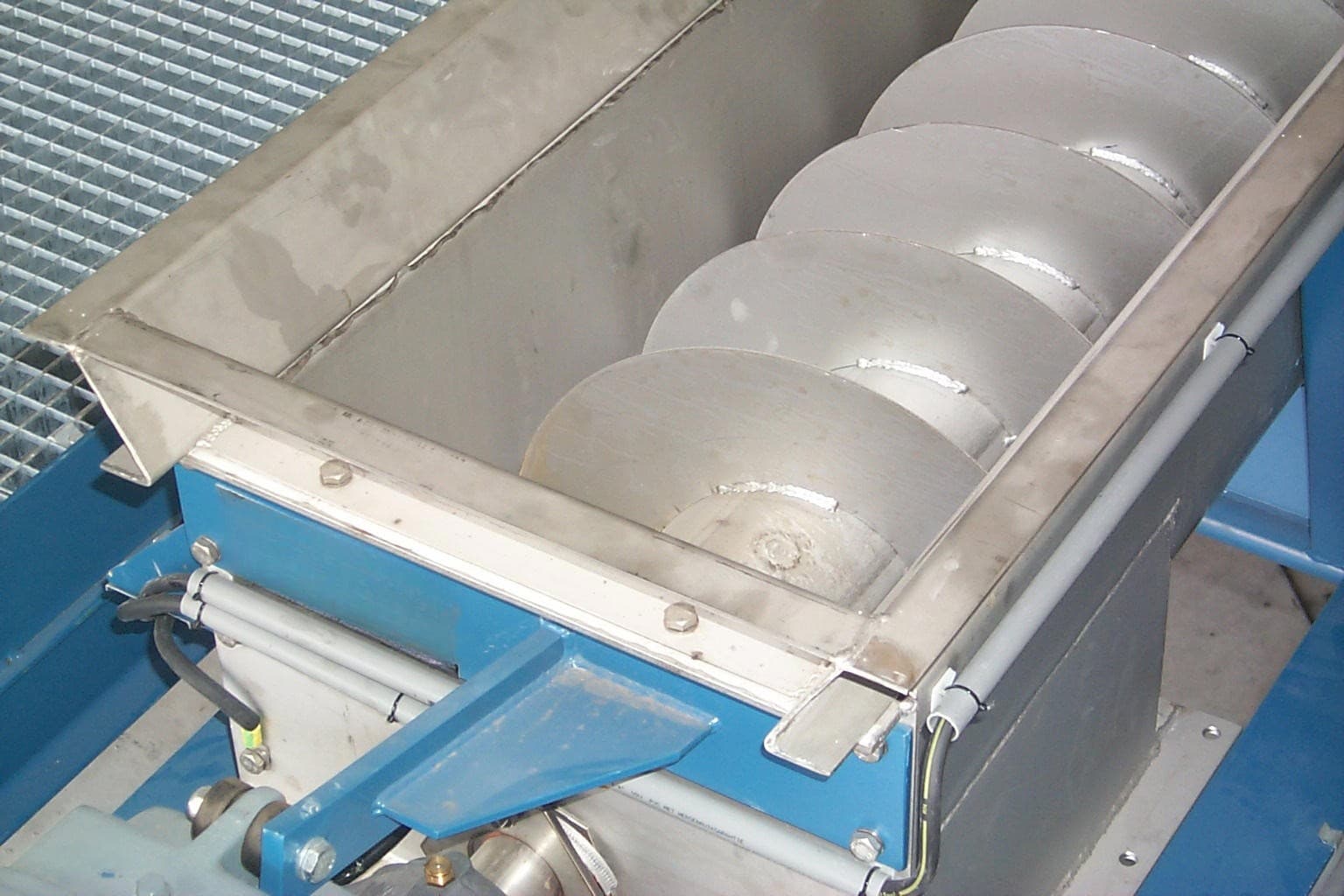

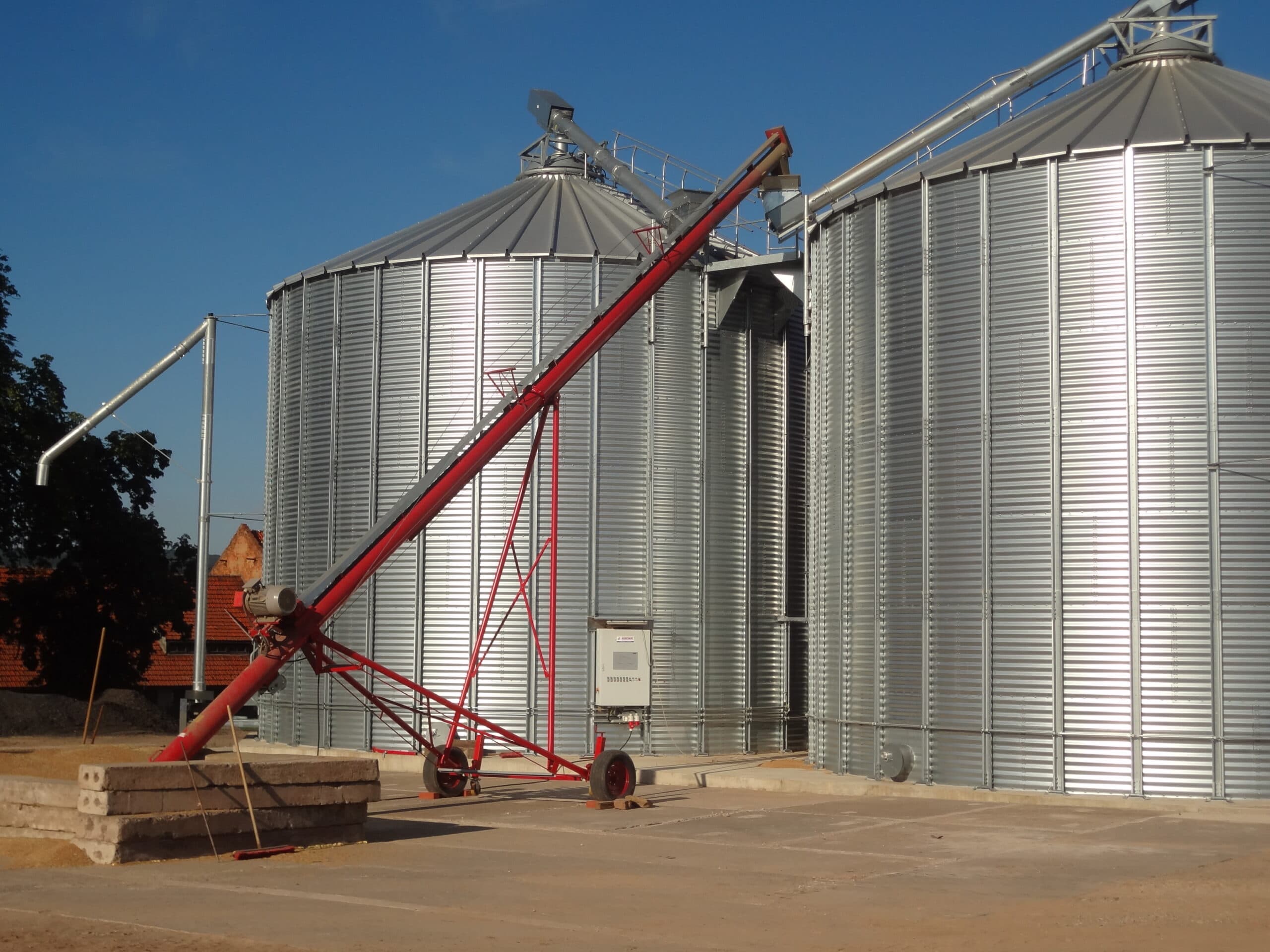

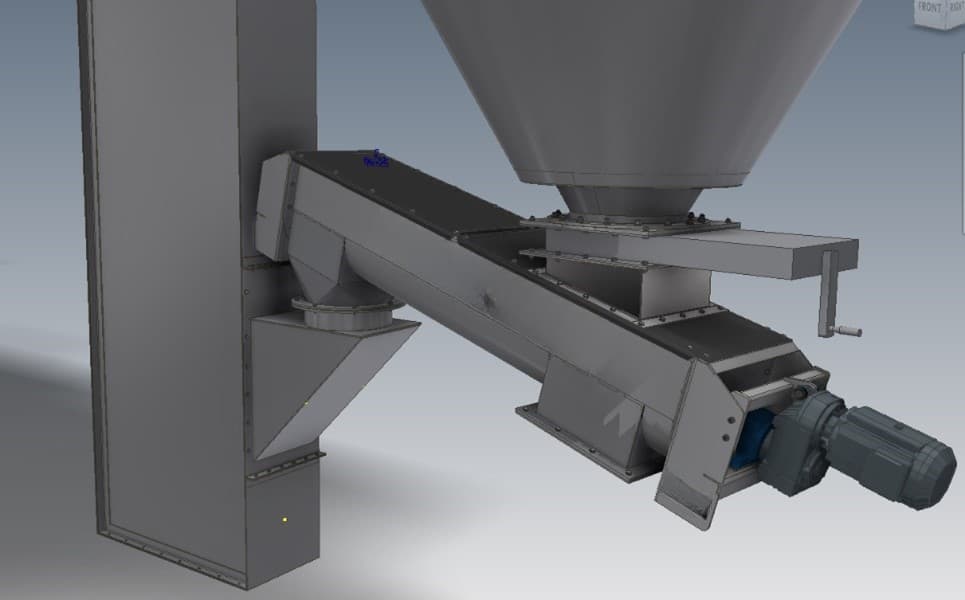

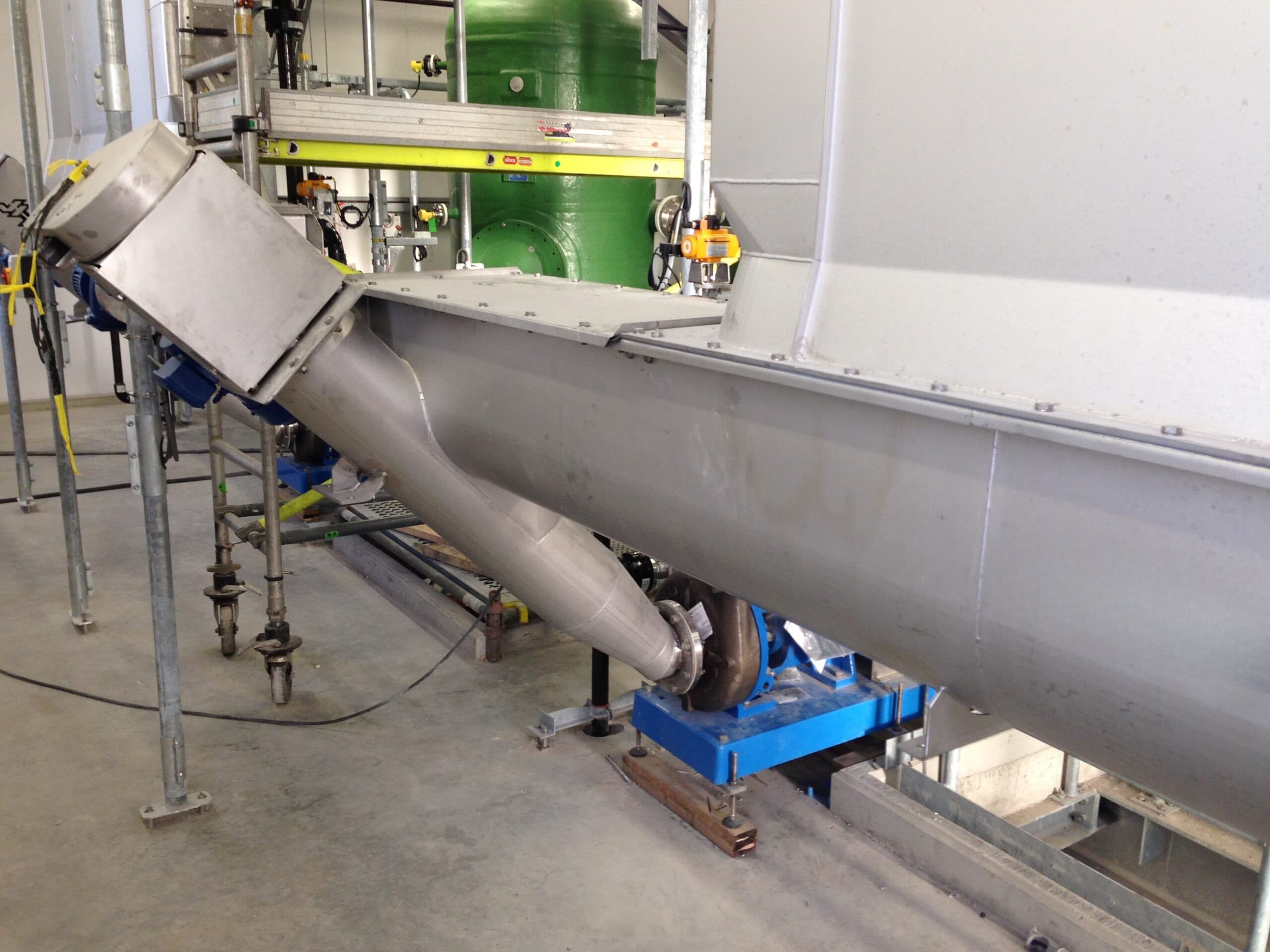

Vidalı Helezon Fotoğraf Galerisi
05SSS
Vidalı Helezon Hakkında Sık Sorulan Sorular
Vidalı helezon kapasitesi nasıl belirlenir?
Kapasite; helezon dış çapı, hatve, devir ve gövdenin doluluk oranıyla belirlenir. Doluluk oranı malzemenin akışkanlığı ve aşındırıcılığına göre seçilir; eğim arttıkça kapasite düşer.
Helezon dozajlama yapar mı?
Helezon devir kontrolüyle hacimsel besleme yapabilir. Kütle bazlı hassas dozaj gerekiyorsa helezon, tartım sistemi ile birlikte tasarlanır.
Boru tipi mi, U-oluk mu seçilmeli?
Boru tipi gövde eğimli hatlarda ve tozlu ürünlerde sızdırmazlık açısından avantajlıdır. U-oluk gövde ise yapışkan ürünlerde temizlik ve bakım erişimini kolaylaştırır.
Eğimli helezon kullanılabilir mi?
Evet; ancak eğim arttıkça taşıma verimi düşer. Eğimli hatlarda çap, hatve ve devir buna göre seçilir.
Teklif için hangi bilgiler gereklidir?
Malzeme türü, tane boyutu, yığın yoğunluğu, nem ve sıcaklık, kapasite, taşıma uzunluğu ve eğim ile helezonun taşıma mı besleme mi için kullanılacağı temel verilerdir.
06Kaynaklar
İlgili Makina ve Tesis Sayfaları
Teknik Teklif
Vidalı helezon için teknik teklif alın
Malzemeniz, kapasiteniz ve hat geometrinize göre vidalı helezonu ve bağlantılarını birlikte netleştirelim.
Teknik Teklif İçin Gerekli Bilgiler
- Malzeme türü ve tane boyutu
- Yığın yoğunluğu, nem ve sıcaklık
- Kapasite (ton/saat veya m³/saat)
- Taşıma uzunluğu ve eğim
- Taşıma veya besleme görevi
- Giriş ve çıkış bağlantıları
