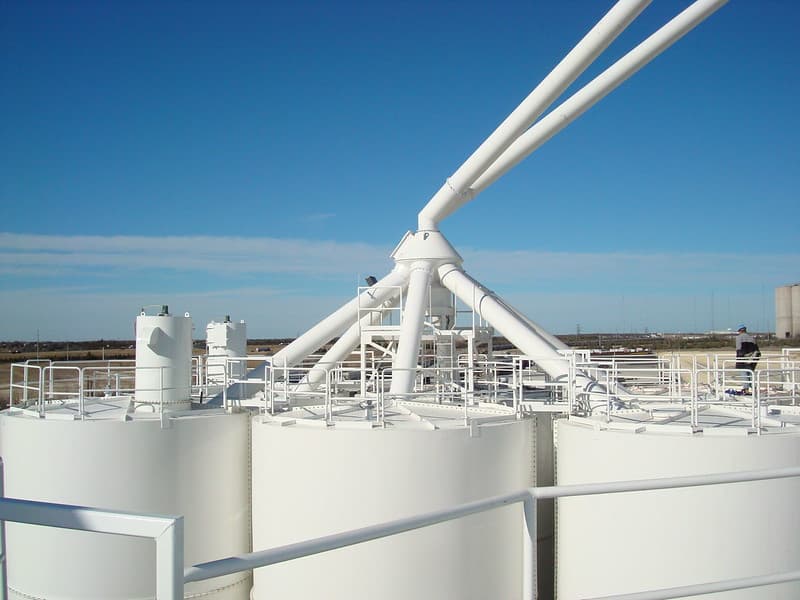

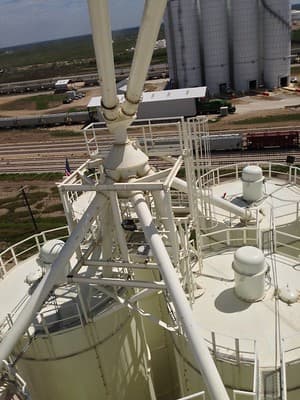

01Çoklu Silo Besleme
Tek elevatör hattından silo bataryasındaki silolardan birinin seçilerek doldurulması. Çıkış boruları silolara radyal olarak yerleşir.
Silo SistemleriDistribütör – Dökme Malzemenin Seçilen Silo ve Hatta Yönlendirilmesi
PRO MAKİNA · Distribütör
- Görev
- Akışın seçilen çıkış hattına yönlendirilmesi
- Giriş / çıkış
- Tek giriş, projeye göre çok çıkış
- Mekanizma
- Gövde içinde döndürülen yönlendirme oluğu
- Konum kontrolü
- Çıkış başına konum algılama
Genel Bakış
Tek Girişten Birden Fazla Hatta Ürün Dağıtımı
Distribütör, elevatör veya konveyörden gelen dökme malzemeyi birden fazla silo, bunker ya da proses hattı arasından seçilen hatta yönlendiren akış ekipmanıdır. Ürün tek girişten gövdeye girer ve seçilen çıkış borusundan yerçekimiyle akar.
Döner tip distribütörde gövde içindeki yönlendirme oluğu, tahrik ünitesiyle seçilen çıkış ağzının karşısına getirilir. Oluk konumuna geldiğinde konum algılayıcı doğrulama sinyali verir; akış ancak bu sinyalden sonra başlatılır.
Oluk ile çıkış ağzı arasındaki sızdırmazlık, ürünün seçilmeyen hatlara kaçmasını önler. Aşınan yüzeyler ve oluk, ürünün aşındırıcılığına göre değiştirilebilir parçalarla tasarlanır.
01Proses Akışı
Distribütör Proses Akışı
Şema, ürünün tek girişten kabul edildiği, yönlendirme oluğunun seçilen çıkışa döndürüldüğü ve ürünün ilgili silo, bunker veya hatta aktarıldığı akışı gösterir. Elevatör, konveyör ve silolar ayrı ekipmanlardır.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Ürün hattı
- 1
Tek girişten kabul: Elevatör veya konveyörden gelen ürün distribütör girişine alınır.
- 2
Çıkış seçimi: Tahrik ünitesi yönlendirme oluğunu seçilen çıkış ağzına döndürür.
- 3
Konum doğrulama: Konum algılayıcı oluğun doğru çıkışta olduğunu bildirir; besleme başlar.
- 4
Hatta aktarım: Ürün seçilen çıkış borusundan yerçekimiyle silo, bunker veya hatta akar.
Çıkış değişimi, besleme durdurulup hat boşaldıktan sonra yapılır; böylece ürün yanlış hatta karışmaz.
02Uygulamalar
Distribütör Uygulama Alanları
01
02Konveyör ve Bunker Hattı Seçimi
Aktarma kulesinde ürünün farklı konveyör veya bunker hatlarına yönlendirilmesi. Büyük kesitli oluklarda aşınma yüzeyleri tasarımın parçasıdır.
Taşıma Ekipmanları
03Paketleme Hatlarına Yönlendirme
Ürün bunkerinden gelen akışın torbalama veya big bag dolum hatlarından birine verilmesi. Hat değişimi otomasyonla yapılır.
Paketleme ve Dolum Sistemleri
04Gübre Tesislerinde Ürün Dağıtımı
Granül gübre, hammadde ve ürün stoklarının farklı bunker veya depolara dağıtılması. Higroskopik ürünlerde birikmeye karşı gövde iç geometrisi değerlendirilir.
Gübre ve Granülasyon Tesisleri
03Tasarım ve İmalat
Projeye Özel Distribütör Tasarımı ve İmalatı
PRO MAKİNA distribütörleri ürün, çıkış sayısı ve yerleşimi, akış kesiti, tahrik ve konum kontrolü ihtiyacına göre projelendirir. Gövde geometrisi, yönlendirme oluğu, sızdırmazlık ve aşınma parçaları birlikte tasarlanır.
- Tek giriş, çok çıkışlı gövde
- Motorlu yönlendirme oluğu
- Çıkış başına konum algılama
- Değiştirilebilir aşınma parçaları
Proses Tasarım Verileri
- 01
Ürün
Ürün türü, tane boyutu, yığın yoğunluğu, aşındırıcılık ve yapışma eğilimi.
- 02
Giriş ve Çıkışlar
Çıkış sayısı, çıkış açıları ve hedef silo veya hatların yerleşimi.
- 03
Geçiş Kesiti
Besleyen ekipmanın debisine uygun giriş, oluk ve çıkış kesiti.
- 04
Tahrik ve Konum
Tahrik tipi, konum algılama ve otomasyon sinyalleri.
- 05
Sızdırmazlık ve Toz
Çıkışlar arası sızdırmazlık, kapalı gövde ve bakım erişimi.
Çıkış sayısı, kesit ve kapasite ürün ve tesis yerleşimine göre belirlenir; sayfada genel değer verilmez.
04Galeri

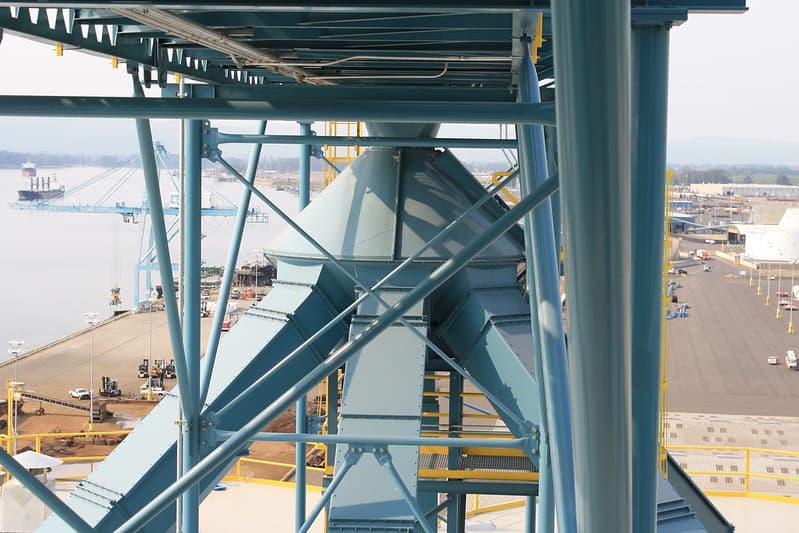

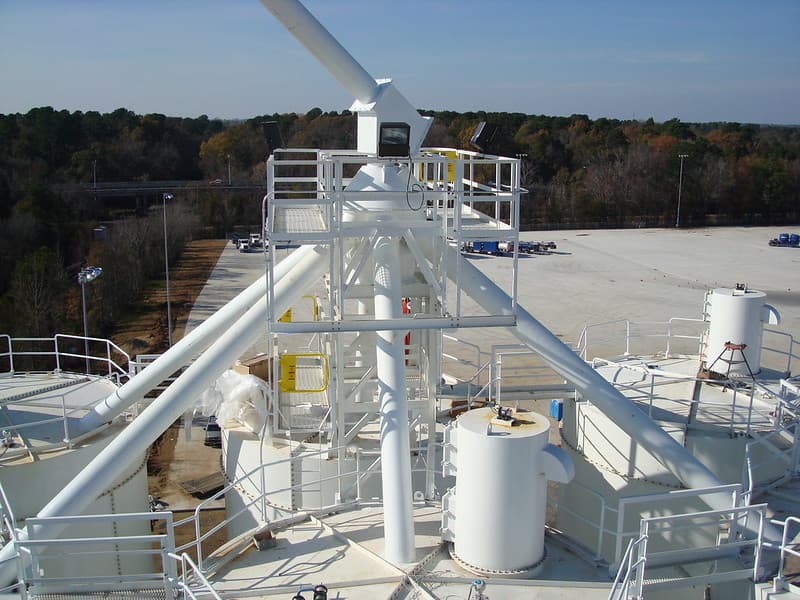

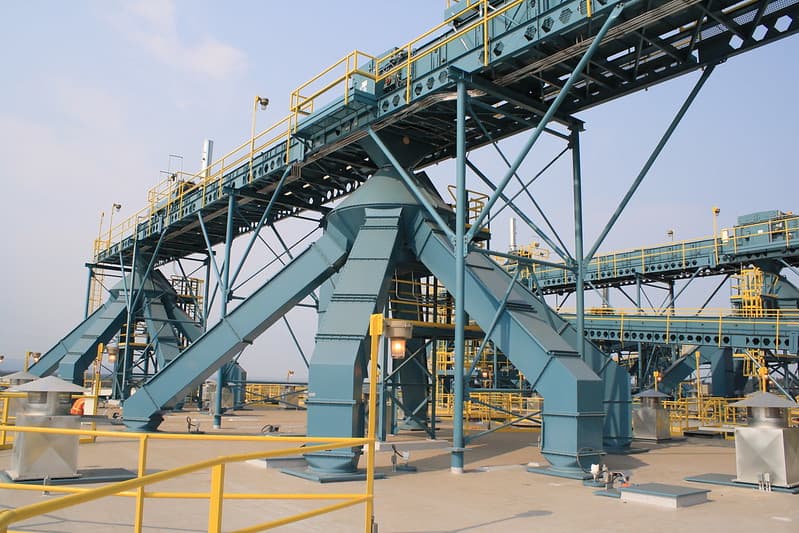

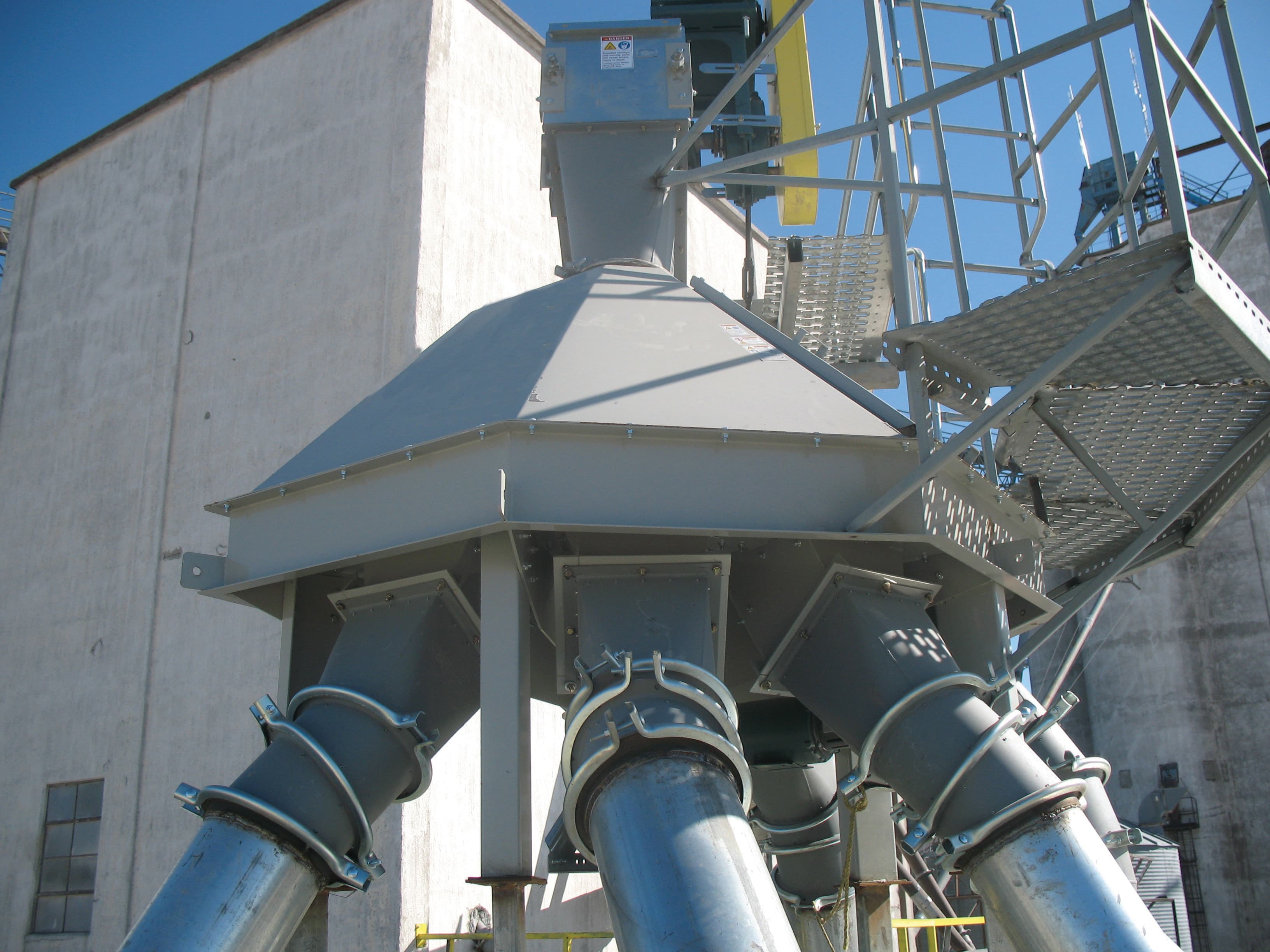

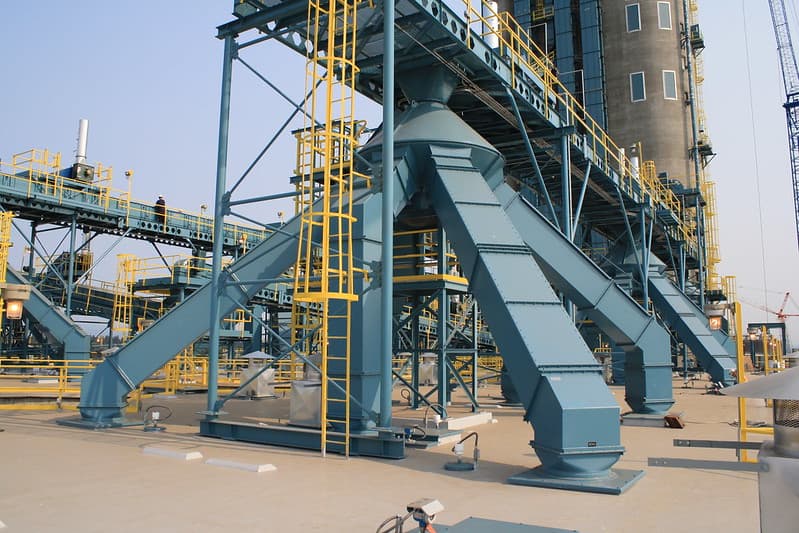

Distribütör Fotoğraf Galerisi
05SSS
Distribütör Hakkında Sık Sorulan Sorular
Distribütör ne işe yarar?
Tek girişten gelen dökme malzemeyi birden fazla silo, bunker veya proses hattı arasından seçilen hatta yönlendirir.
Döner distribütör nasıl çalışır?
Gövde içindeki yönlendirme oluğu tahrik ünitesiyle seçilen çıkış ağzının karşısına getirilir. Konum doğrulandıktan sonra besleme başlar ve ürün yerçekimiyle o çıkıştan akar.
Distribütör dozajlama yapar mı?
Hayır. Distribütör akışı seçilen hatta yönlendirir; miktarı ölçmez veya hatlar arasında bölmez. Miktar, beslemeyi yapan ekipmanla veya ayrı bir dozaj sistemiyle belirlenir.
Klapeden farkı nedir?
İki yollu klape akışı iki çıkıştan birine yönlendirir. Döner distribütör ise tek gövdede çok sayıda çıkış arasından seçim yapılmasını sağlar.
Teklif için hangi bilgiler gereklidir?
Ürün türü ve yığın yoğunluğu, tane boyutu, besleme debisi, çıkış sayısı ve yerleşimi, tahrik ve otomasyon ihtiyacı temel verilerdir.
06Kaynaklar
İlgili Makina ve Tesis Sayfaları
Silo SistemleriDökme ürünlerin stok ve proses amaçlı depolanması.Zincirli ElevatörlerZincirli kovalı elevatörle dökme malzemenin dikey taşınması.KlapelerDökme malzemenin iki hattan birine kanatla yönlendirilmesi.Yardımcı Ekipmanlar ve Akış SistemleriYükleme, yönlendirme, akış kontrolü ve pnömatik hava ekipmanları.
İlgili makina grupları:Depolama ve Besleme SistemleriTaşıma EkipmanlarıPaketleme ve Dolum Sistemleri
Teknik Teklif
Distribütör için teknik teklif alın
Ürününüz, çıkış sayınız ve hedef hatlarınızın yerleşimine göre distribütörü birlikte netleştirelim.
Teknik Teklif İçin Gerekli Bilgiler
- Ürün türü ve yığın yoğunluğu
- Tane boyutu ve aşındırıcılık
- Besleme debisi
- Çıkış sayısı ve yerleşimi
- Besleyen ekipman (elevatör, konveyör)
- Tahrik ve otomasyon ihtiyacı
