01Silo ve Bunker Altı
Silo veya bunker çıkışında akışın açılıp kesilmesi. Kapak, çıkış flanşı ile alt ekipman arasına yerleşir.
Bunker ve HaznelerSürgülü Kapaklar – Silo ve Bunker Altında Dökme Malzeme Akışını Açma ve Kesme
PRO MAKİNA · Sürgülü Kapak
- Görev
- Tek ağızdaki akışın açılması ve kesilmesi
- Mekanizma
- Gövde içinde kayan sürgü plakası
- Tahrik
- Manuel, pnömatik veya motorlu
- Konum
- Açık / kapalı konum algılama
Genel Bakış
Silo, Bunker ve Hazne Çıkışında Akış Kontrolü
Sürgülü kapak, silo, bunker veya hazne çıkışındaki dökme malzeme akışını açmak ve kesmek için kullanılan akış ekipmanıdır. Çıkış flanşları arasına yerleşen gövde içinde sürgü plakası kayar; plaka çekildiğinde ağız açılır, ürün alttaki helezon, konveyör veya elevatöre akar.
Sürgü plakası manuel kol veya kramayer-volan, pnömatik silindir ya da motorlu tahrikle hareket ettirilir. Açık ve kapalı konum algılayıcıları kapağın durumunu otomasyona bildirir; alt ekipman çalışmadan kapak açılmaz.
Plaka kapanırken ağızdaki ürün kolonunu keser. Bu nedenle gövde, kızaklar ve plaka kenarı ürünün tane boyutu, yoğunluğu ve aşındırıcılığına göre tasarlanır; ürün sıkışmasını azaltacak boşluk ve temizleme detayları eklenir.
01Proses Akışı
Sürgülü Kapak Proses Akışı
Şema, dökme ürünün silo veya bunkerde beklediği, sürgülü kapağın açıldığı, ürünün alt ekipmana aktarıldığı ve gerektiğinde kapağın kapanarak akışı kestiği akışı gösterir. Silo, bunker ve helezon ayrı ekipmanlardır.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Ürün hattı
- 1
Ürün bekler: Dökme ürün silo, bunker veya hazne içinde bulunur; kapak kapalıdır.
- 2
Kapak açılır: Tahrik sürgü plakasını çeker; açık konum algılayıcısı sinyal verir.
- 3
Alt ekipmana akış: Ürün ağızdan helezon, konveyör veya elevatöre yerçekimiyle akar.
- 4
Akış kesilir: Gerektiğinde plaka kapanarak ürün kolonunu keser ve akış durur.
Bakım veya arıza durumunda kapak kapatılarak silo ya da bunker boşaltılmadan alt ekipmana erişilebilir.
02Uygulamalar
Sürgülü Kapak Uygulama Alanları
01
02Helezon Besleme Öncesi

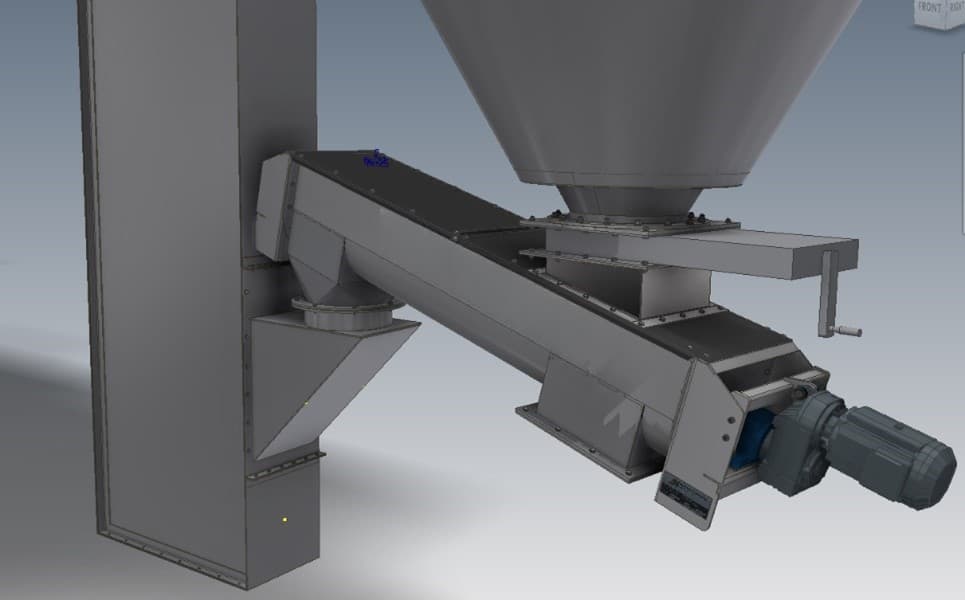

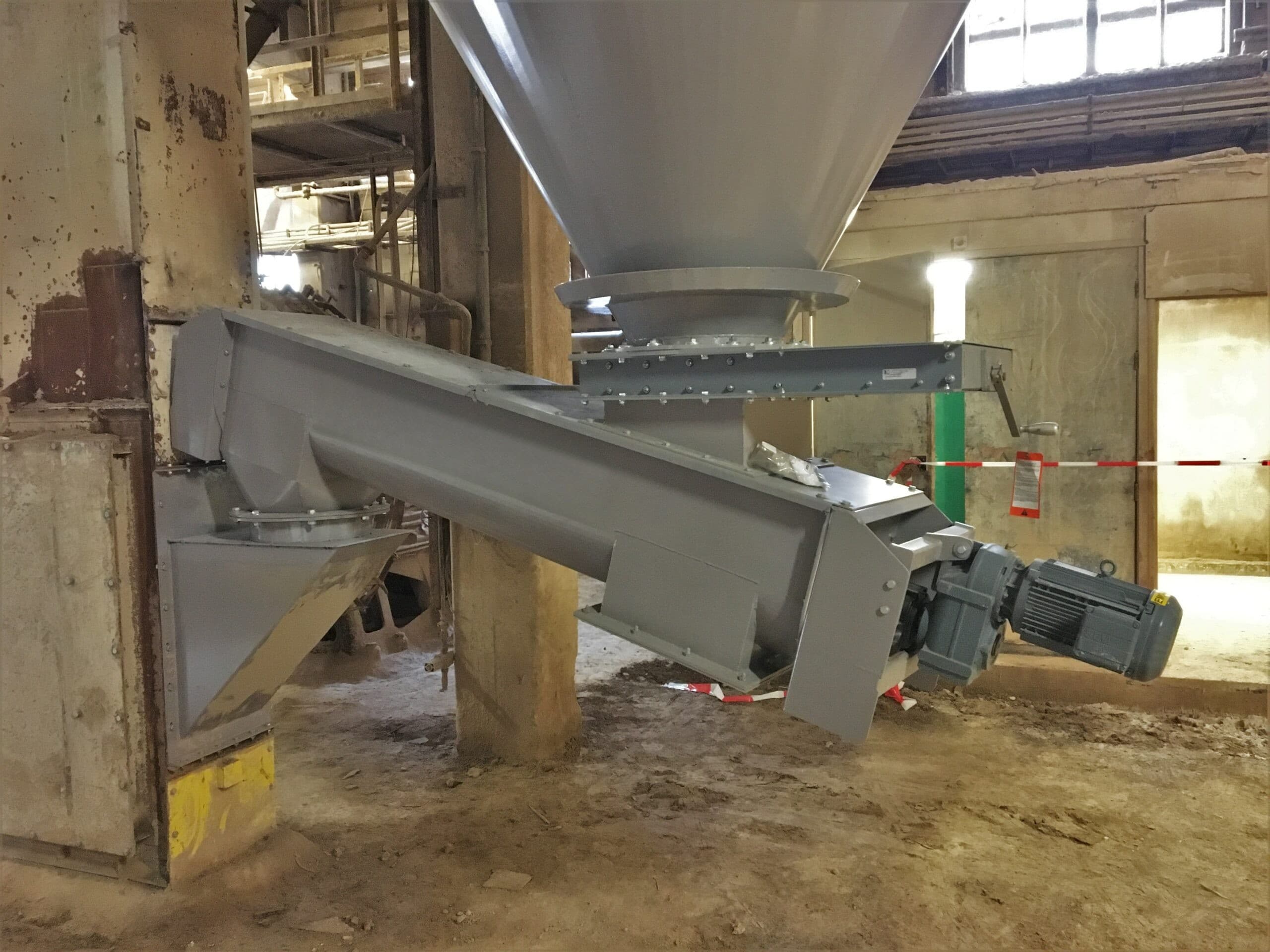

Hazneden helezona geçişte akışın kontrolü. Kapak kapatılarak helezon bakımı hazne boşaltılmadan yapılabilir.
Helezon Konveyörler
03Konveyör Boyunca Boşaltma Noktaları

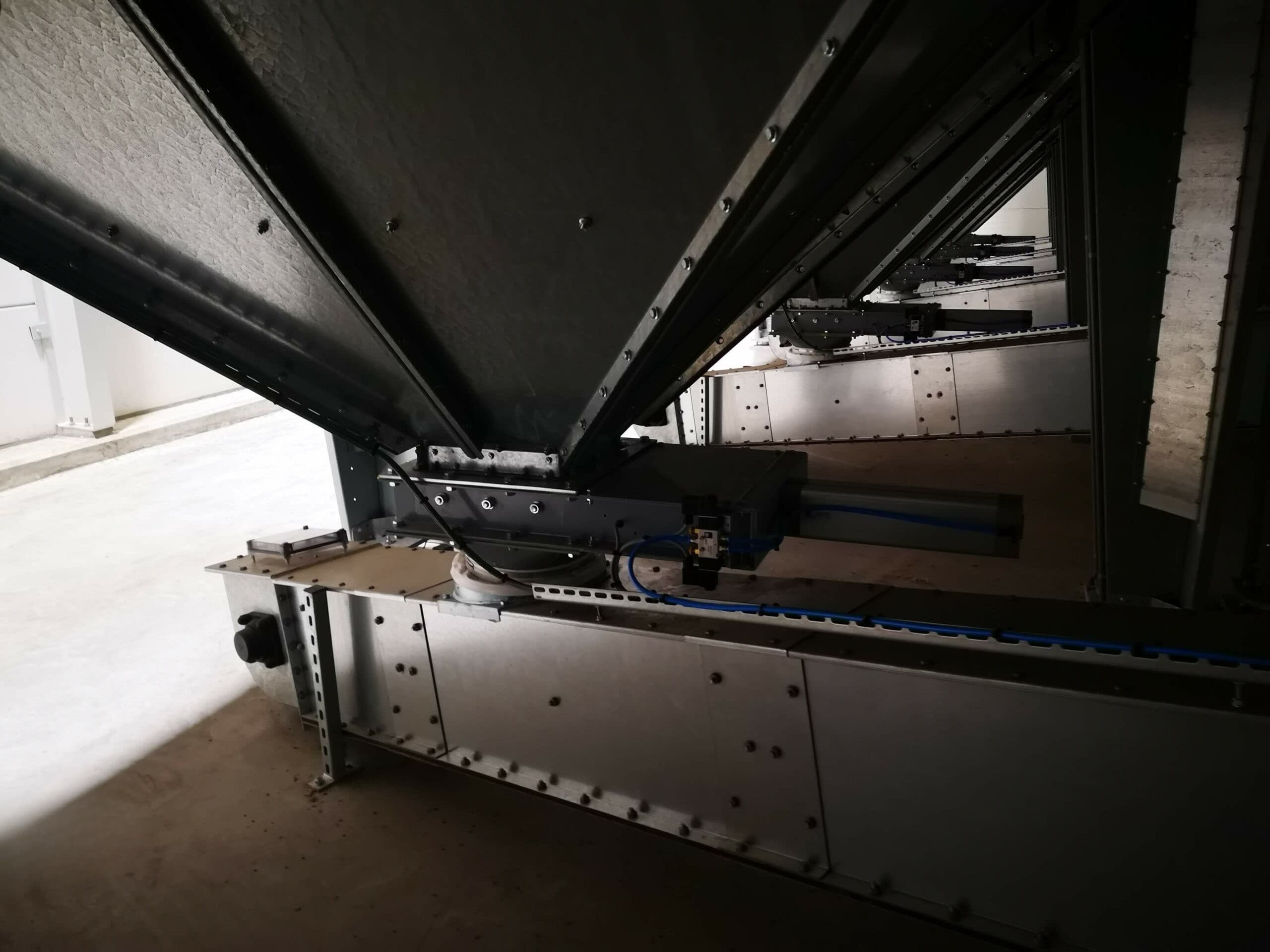

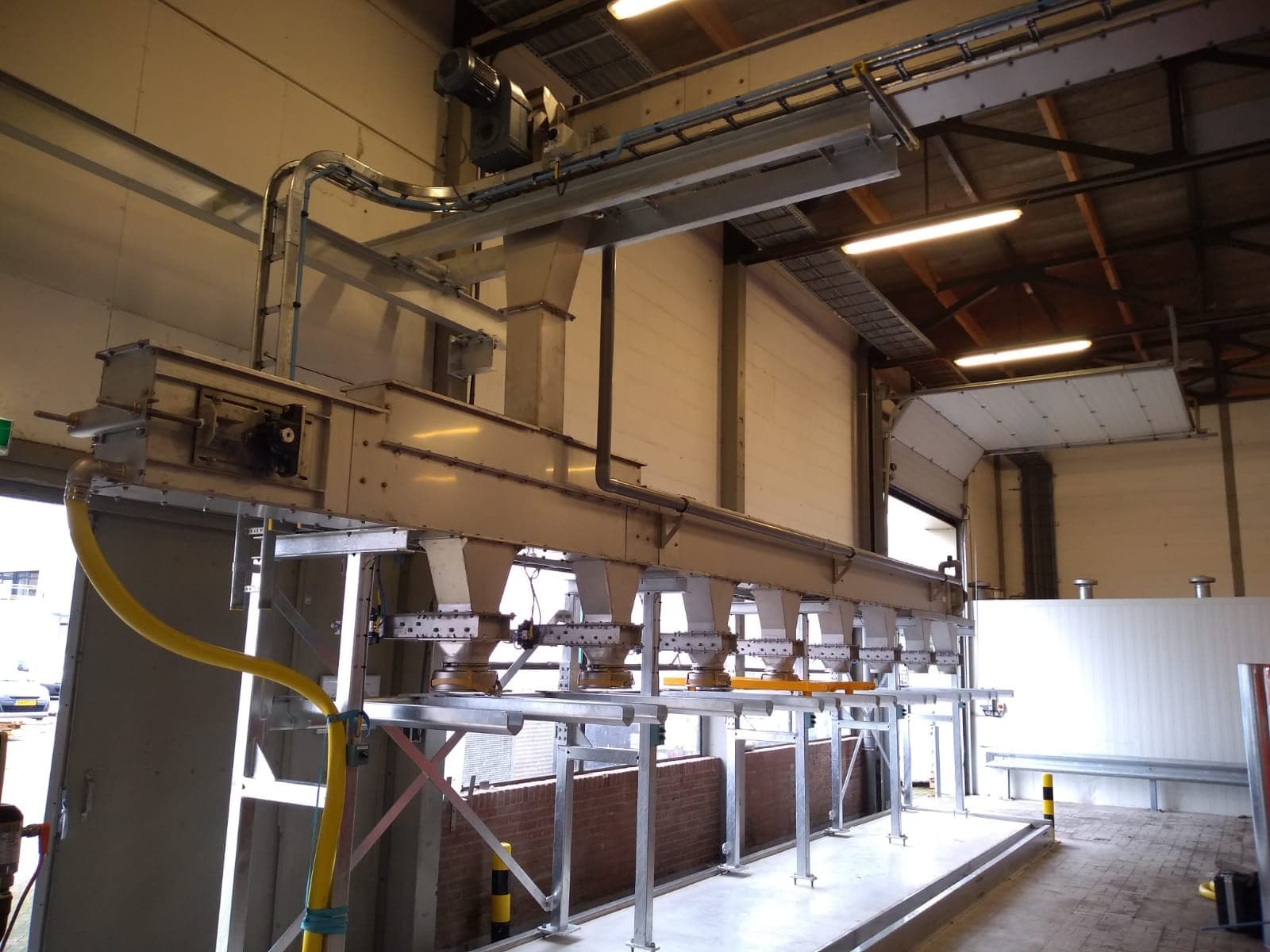

Konveyör gövdesi altında sıralı boşaltma ağızlarının seçilerek açılması. Her kapak ayrı konum algılayıcısıyla izlenir.
Zincirli Konveyörler
03Tasarım ve İmalat
Projeye Özel Sürgülü Kapak Tasarımı ve İmalatı
PRO MAKİNA sürgülü kapakları ürün, açıklık ölçüsü, bağlantı flanşları, tahrik tipi ve konum kontrolü ihtiyacına göre projelendirir. Gövde, sürgü plakası, kızaklar, sızdırmazlık ve aşınma yüzeyleri birlikte tasarlanır.
- Flanşlar arası kompakt gövde
- Kızaklı sürgü plakası
- Manuel, pnömatik veya motorlu tahrik
- Açık / kapalı konum algılama
Proses Tasarım Verileri
- 01
Ürün
Ürün türü, tane boyutu, yığın yoğunluğu, akışkanlık ve aşındırıcılık.
- 02
Açıklık ve Flanş
Çıkış ağzı ölçüsü, üst ve alt bağlantı flanşları.
- 03
Plaka ve Kızak
Plaka kalınlığı, kızak yapısı ve ürün sıkışmasına karşı detaylar.
- 04
Tahrik
Manuel kol veya kramayer-volan, pnömatik silindir ya da motorlu tahrik.
- 05
Kontrol ve Bakım
Konum algılayıcıları, otomasyon sinyalleri ve bakım erişimi.
Açıklık ölçüsü, strok ve tahrik boyutu ürün ve ekipman verisine göre belirlenir; sayfada genel değer verilmez.
04Galeri

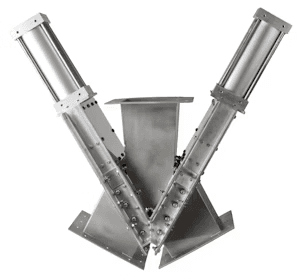

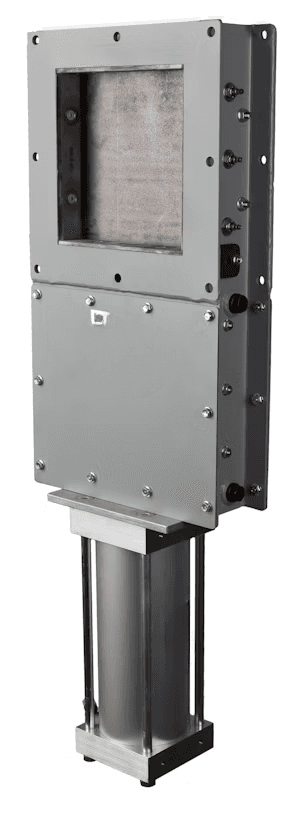

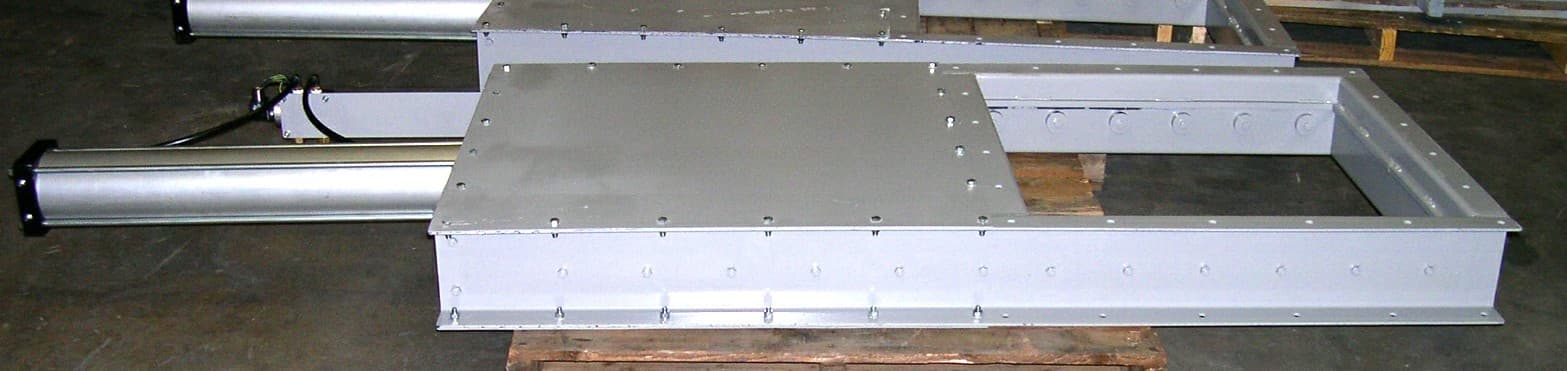

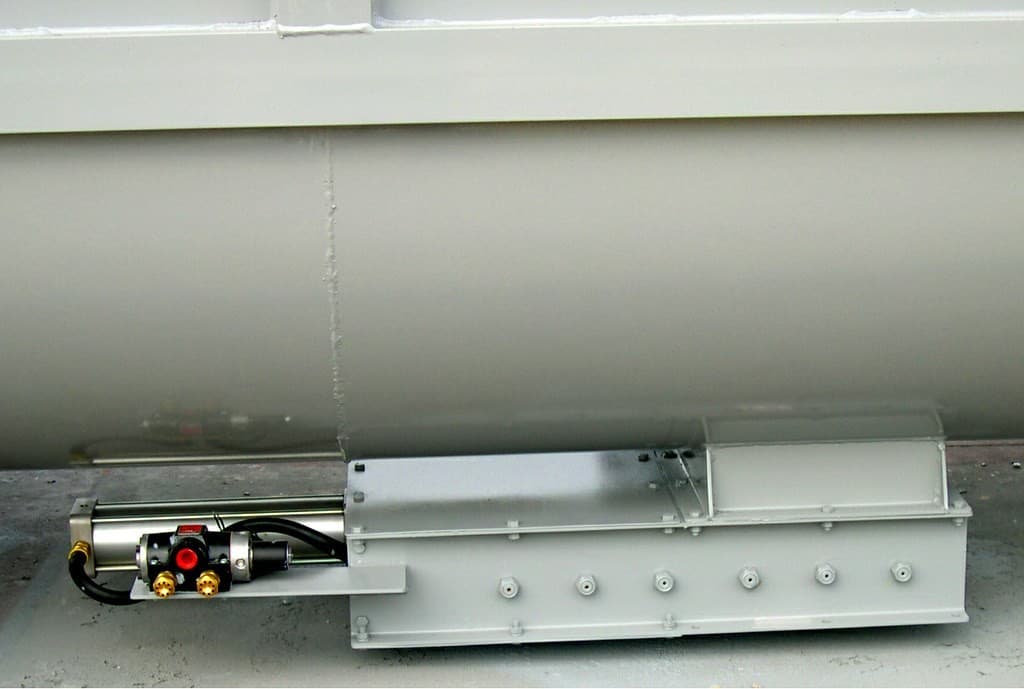

Sürgülü Kapak Fotoğraf Galerisi
05SSS
Sürgülü Kapaklar Hakkında Sık Sorulan Sorular
Sürgülü kapak ne işe yarar?
Silo, bunker veya hazne çıkışındaki dökme malzeme akışını sürgü plakasıyla açar veya keser.
Hangi tahrik seçenekleri kullanılır?
Seyrek kullanımda manuel kol veya kramayer-volan, otomasyonlu hatlarda pnömatik silindir veya motorlu tahrik kullanılır.
Sürgülü kapak dozajlama yapar mı?
Hayır. Kapak akışı açar veya keser; ara konumda akışı kısmak debiyi ölçmek anlamına gelmez. Hassas dozaj için helezon, bant kantarı veya dozaj ekipmanı kullanılır.
Klapeden farkı nedir?
Sürgülü kapak tek bir ağızdaki akışı açar veya keser. Klape ise akışı iki çıkış hattından birine yönlendirir.
Teklif için hangi bilgiler gereklidir?
Ürün türü ve yığın yoğunluğu, tane boyutu, çıkış ağzı ölçüsü, bağlantı flanşları, tahrik tipi ve otomasyon ihtiyacı temel verilerdir.
