01Elevatör ve Konveyör Çıkışında Yönlendirme
Elevatör veya konveyörden gelen ürünün iki farklı hatta verilmesi. Klape, taşıma ekipmanının çıkışına doğrudan bağlanır.
Zincirli ElevatörlerKlapeler – Dökme Malzeme İçin İki Yollu Yönlendirme Klapesi
PRO MAKİNA · Yönlendirme Klapesi
- Görev
- Akışın iki çıkıştan birine yönlendirilmesi
- Mekanizma
- Mil üzerinde dönen kanat
- Tahrik
- Manuel, pnömatik veya motorlu
- Konum
- Uç konum anahtarlarıyla izleme
Genel Bakış
Tek Girişten İki Hatta Kontrollü Yönlendirme
Yönlendirme klapesi, konveyör, elevatör veya bunker çıkışından gelen dökme malzemeyi iki çıkış hattından birine yönlendiren akış ekipmanıdır. Gövde içinde mil üzerinde dönen kanat, bir çıkışı kapatırken diğerini açar; ürün yerçekimiyle açık olan hatta akar.

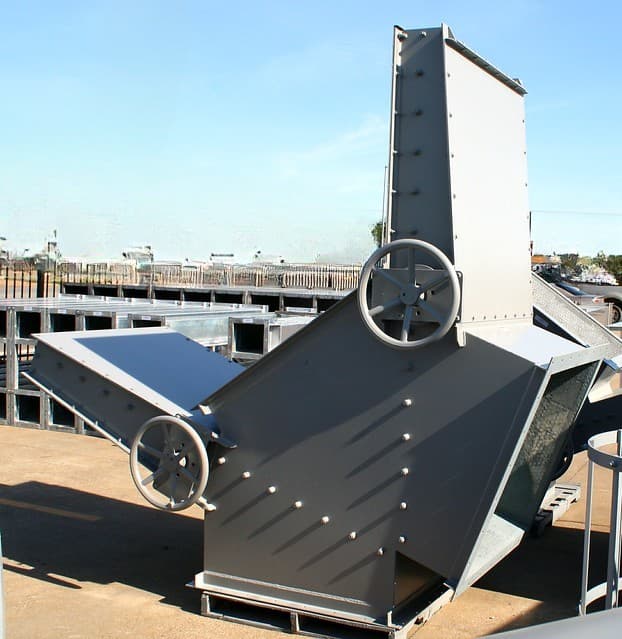

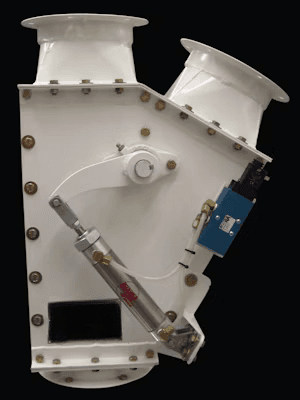

Kanat; el volanı veya kol, pnömatik silindir ya da döner aktüatörle iki uç konum arasında hareket ettirilir. Uç konum anahtarları kanadın hangi çıkışta olduğunu otomasyona bildirir.
Gövde kesiti, kanat geometrisi ve çıkış açıları ürünün akışına göre belirlenir. Kanadın gövdeye oturduğu yüzeyler ürün kaçağını ve birikmeyi sınırlayacak şekilde tasarlanır; aşınan parçalar değiştirilebilir.
01Proses Akışı
Klape Proses Akışı
Şema, ürünün klape girişine geldiği, kanadın seçilen çıkışa çevrildiği ve ürünün ilgili hatta aktarıldığı akışı gösterir. Konveyör, elevatör ve hedef hatlar ayrı ekipmanlardır.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Ürün hattı
- 1
Girişe akış: Ürün konveyör, elevatör veya bunker çıkışından klape girişine gelir.
- 2
Kanat konumu: Tahrik kanadı iki uç konumdan birine çevirir; diğer çıkış kapanır.
- 3
Konum doğrulama: Uç konum anahtarı kanadın doğru çıkışta olduğunu bildirir.
- 4
Hatta aktarım: Ürün açık olan çıkıştan yerçekimiyle seçilen hatta akar.
Kanat konumu, akış varken değil besleme durdurulduktan sonra değiştirilir; böylece kanat ürün yükü altında zorlanmaz.
02Uygulamalar
Klape Uygulama Alanları
01

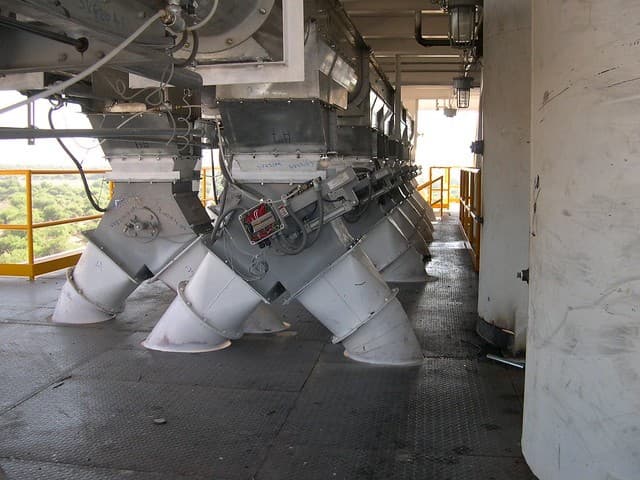

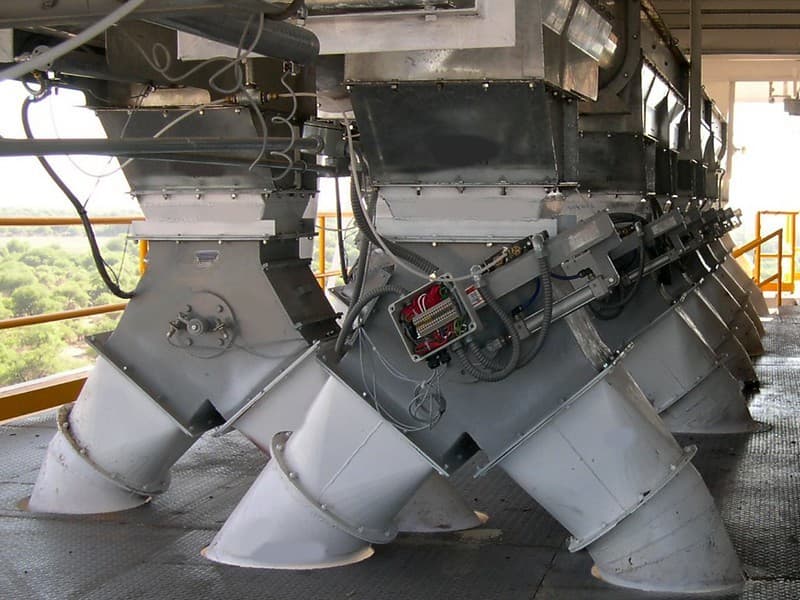

02Bunker ve Silo Hattı Seçimi

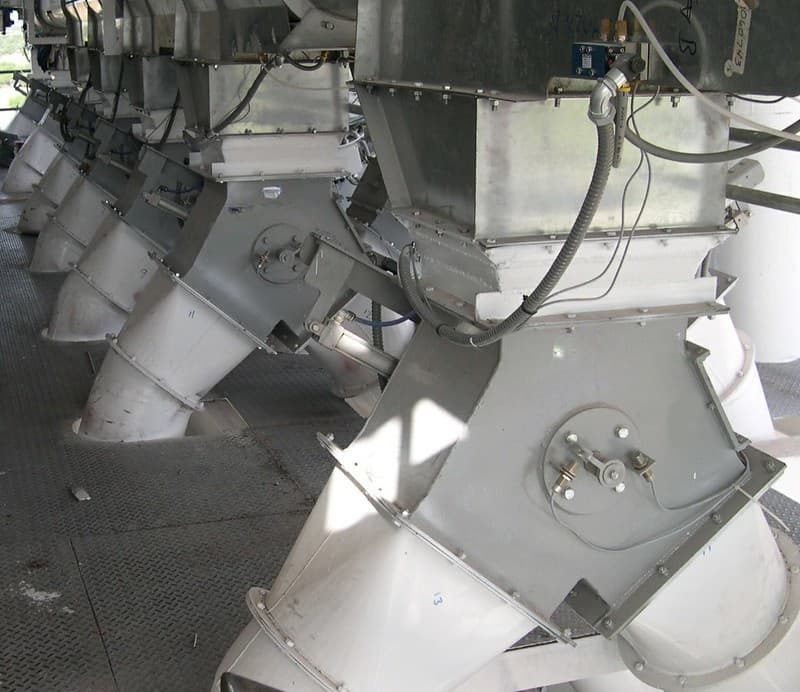

Sıralı bunker veya silo çıkışlarında ürünün iki hattan birine alınması. Her klapede uç konum anahtarları otomasyona bağlanır.
Silo Sistemleri
03Gübre Hatlarında Ürün ve Geri Dönüş Ayrımı
Granül ürünün ürün hattı ile geri dönüş hattı arasında yönlendirilmesi. Aşındırıcı ürünlerde kanat ve oturma yüzeyleri değiştirilebilir yapılır.
Gübre ve Granülasyon Tesisleri
03Tasarım ve İmalat
Projeye Özel Klape Tasarımı ve İmalatı
PRO MAKİNA yönlendirme klapelerini ürün, akış kesiti, çıkış açıları, tahrik tipi ve konum kontrolü ihtiyacına göre projelendirir. Gövde, kanat, mil yatakları, sızdırmazlık ve aşınma parçaları birlikte tasarlanır.
- Tek giriş, iki çıkışlı gövde
- Mil üzerinde dönen kanat
- Manuel, pnömatik veya motorlu tahrik
- Uç konum anahtarları
Proses Tasarım Verileri
- 01
Ürün
Ürün türü, tane boyutu, yığın yoğunluğu, aşındırıcılık ve yapışma eğilimi.
- 02
Kesit ve Açılar
Giriş kesiti, çıkış açıları ve bağlanacak hatların yerleşimi.
- 03
Kanat Geometrisi
Kanat ölçüsü, oturma yüzeyleri ve ürün kaçağına karşı sızdırmazlık.
- 04
Tahrik
El volanı veya kol, pnömatik silindir ya da motorlu aktüatör.
- 05
Kontrol
Uç konum anahtarları, otomasyon sinyalleri ve bakım erişimi.
Kesit, çıkış açıları ve tahrik ölçüleri ürün ve hat verisine göre belirlenir; sayfada genel değer verilmez.
04Galeri

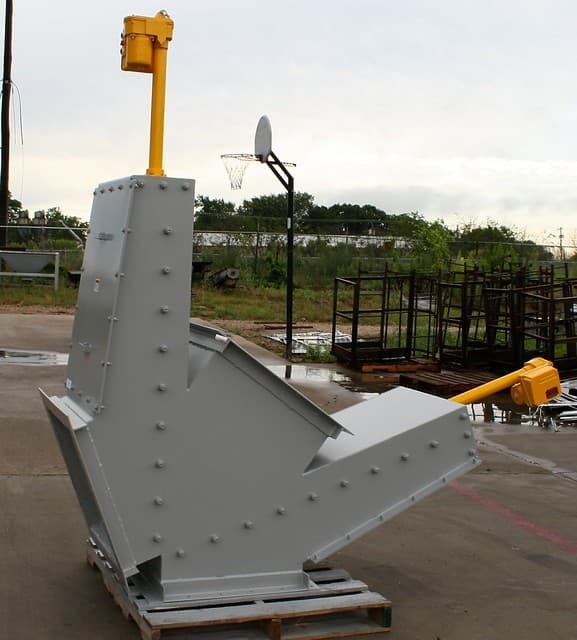

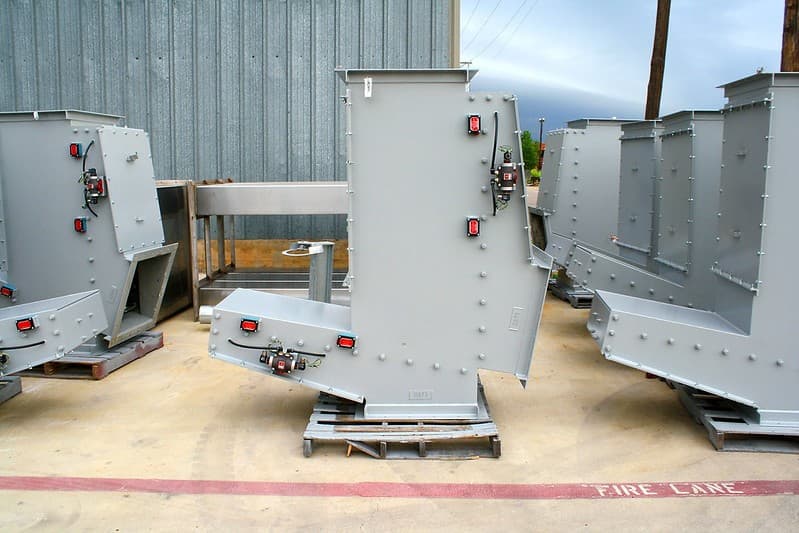

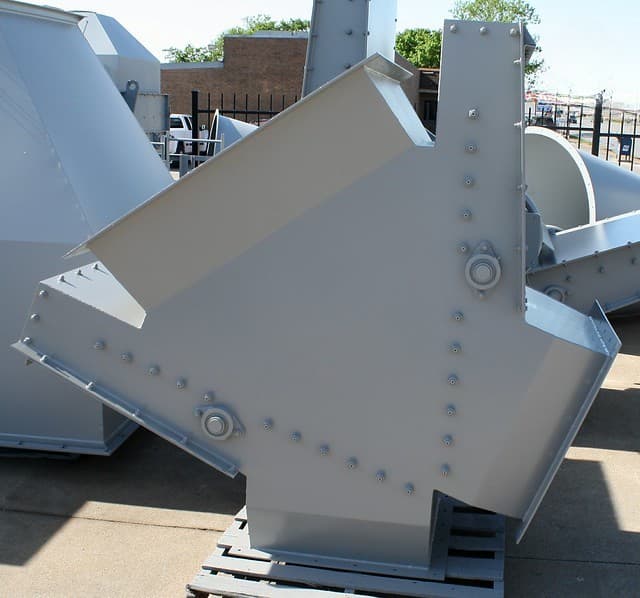

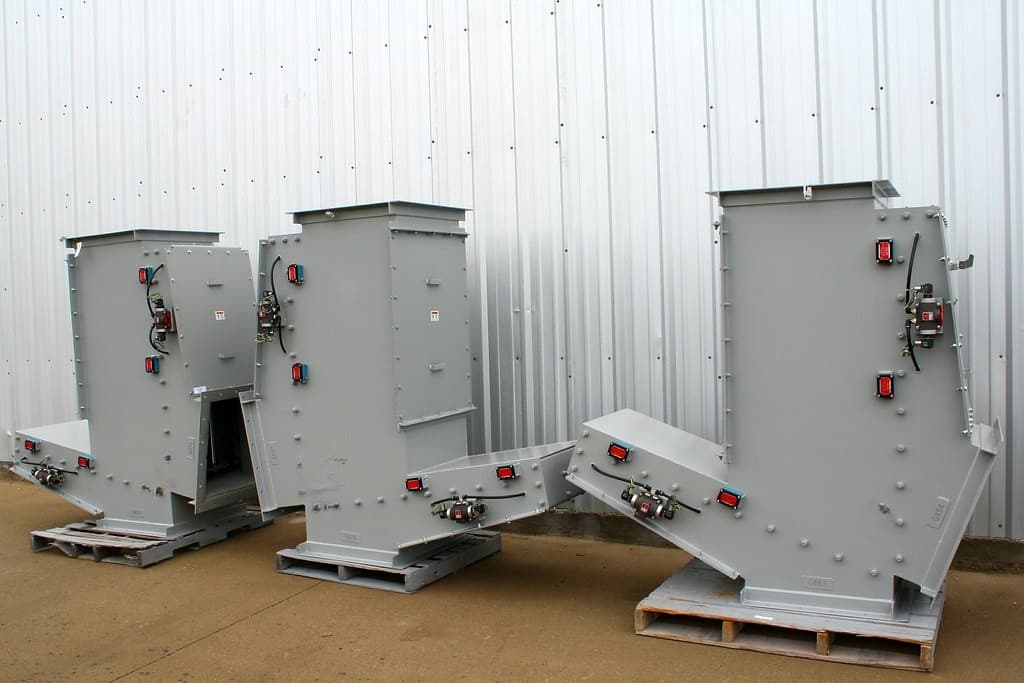

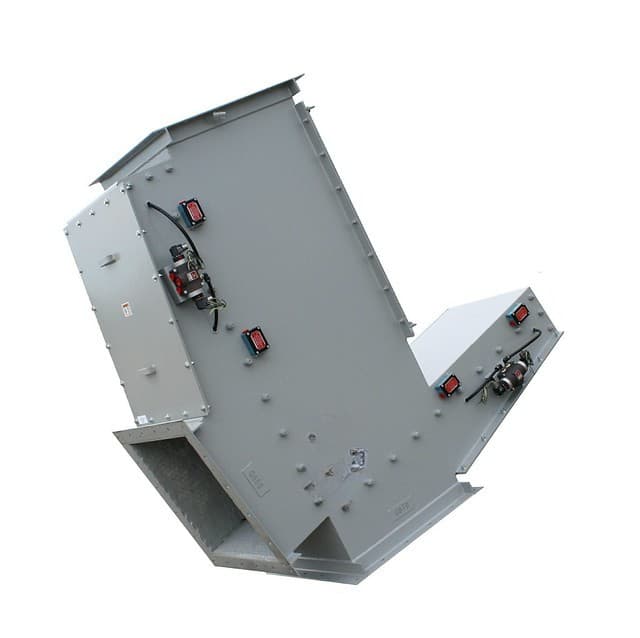

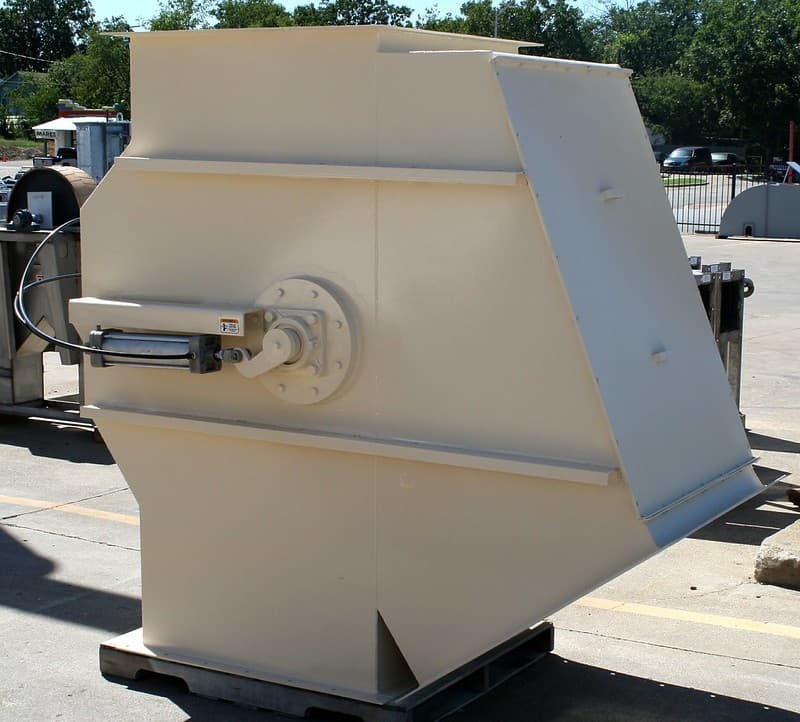

Klape Fotoğraf Galerisi
05SSS
Klapeler Hakkında Sık Sorulan Sorular
Yönlendirme klapesi ne işe yarar?
Tek girişten gelen dökme malzemeyi iki çıkış hattından birine yönlendirir. Kanat bir çıkışı kapatırken diğerini açar.
Klape nasıl tahrik edilir?
Kanat el volanı veya kol, pnömatik silindir ya da döner aktüatörle hareket ettirilir. Seçim, kullanım sıklığı ve otomasyon ihtiyacına göre yapılır.
Klape ile sürgülü kapak arasındaki fark nedir?
Klape akışı iki hat arasında yönlendirir. Sürgülü kapak ise tek bir ağızdaki akışı sürgü plakasıyla açar veya keser.
İkiden fazla hatta yönlendirme gerekirse ne kullanılır?
Çok sayıda çıkış arasında seçim için döner distribütör kullanılır veya klapeler hat düzenine göre art arda yerleştirilir.
Teklif için hangi bilgiler gereklidir?
Ürün türü ve yığın yoğunluğu, tane boyutu, akış debisi, giriş kesiti, çıkış açıları, tahrik tipi ve otomasyon ihtiyacı temel verilerdir.
06Kaynaklar
İlgili Makina ve Tesis Sayfaları
DistribütörTek girişten gelen ürünün seçilen silo veya hatta yönlendirilmesi.Sürgülü KapaklarSilo ve bunker çıkışında akışın açılması ve kesilmesi.Zincirli ElevatörlerZincirli kovalı elevatörle dökme malzemenin dikey taşınması.Yardımcı Ekipmanlar ve Akış SistemleriYükleme, yönlendirme, akış kontrolü ve pnömatik hava ekipmanları.
İlgili makina grupları:Taşıma EkipmanlarıDepolama ve Besleme SistemleriPaketleme ve Dolum Sistemleri
Teknik Teklif
Klape için teknik teklif alın
Ürününüz, hat kesitiniz ve çıkış yerleşiminize göre yönlendirme klapesini birlikte netleştirelim.
Teknik Teklif İçin Gerekli Bilgiler
- Ürün türü ve yığın yoğunluğu
- Tane boyutu ve aşındırıcılık
- Akış debisi
- Giriş kesiti ve çıkış açıları
- Tahrik tipi (manuel, pnömatik, motorlu)
- Konum sinyali ve otomasyon
