Siklon AyırıcılarHava Kilidi (Rotary Valve) – Hava Geçişini Sınırlayarak Kontrollü Ürün Tahliyesi
PRO MAKİNA · Hava Kilidi
- Görev
- Hava geçişini sınırlayarak ürün tahliyesi
- Mekanizma
- Gövde içinde dönen cepli rotor
- Tahrik
- Motor-redüktör
- Konum
- Siklon, filtre veya bunker altı
Genel Bakış
Farklı Basınçtaki İki Bölge Arasında Ürün Geçişi

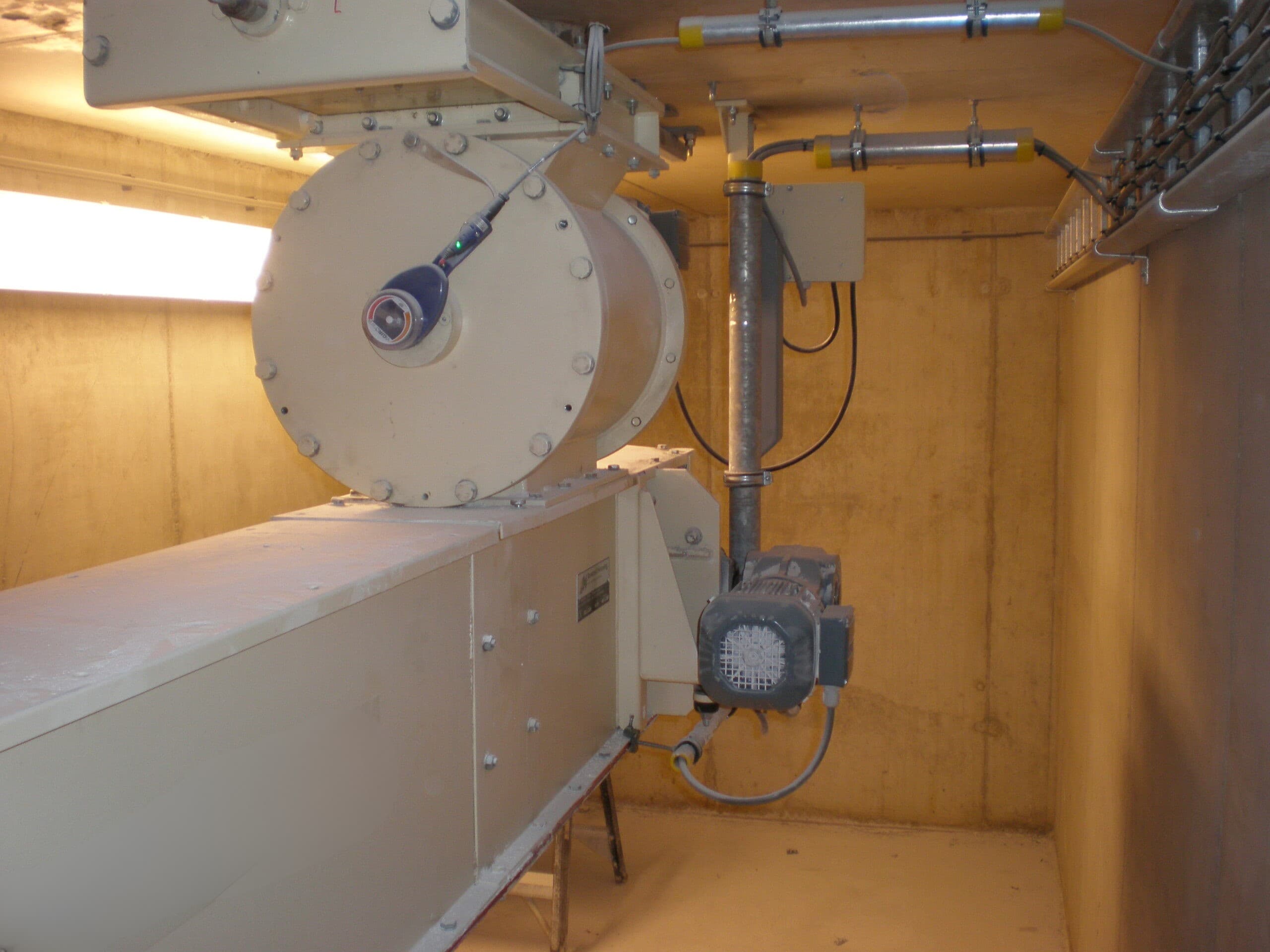

Hava kilidi, üstteki siklon, filtre veya bunkerden gelen toz ve granül ürünü alt hatta aktarırken iki bölge arasındaki hava geçişini sınırlandıran rotary valve tipi ekipmandır. Siklon veya filtre gövdesi çoğunlukla fan emişi nedeniyle alt hattan farklı basınçtadır; hava kilidi bu farka rağmen ürünün aşağı akmasını sağlar.
Gövde içinde motor-redüktörle dönen rotorun kanatları arasında cepler oluşur. Üstteki giriş ağzında dolan cep, rotor döndükçe alt çıkışa gelir ve ürünü boşaltır. Rotor kanatları ile gövde arasındaki dar boşluk, havanın ürünle birlikte geçişini sınırlar.
Hava kaçağı; rotor-gövde boşluğu, basınç farkı ve rotor devriyle ilişkilidir. Aşındırıcı ürünlerde bu boşluk zamanla büyür. Bu nedenle rotor ve gövde malzemesi, rotor geometrisi ve devir ürün ile basınç farkına göre seçilir.
01Proses Akışı
Hava Kilidi Proses Akışı
Şema, ürünün siklon, filtre veya bunker altından hava kilidine girdiği, rotor ceplerinin ürünü alıp döndürdüğü ve alt hatta boşalttığı akışı gösterir. Siklon, filtre ve alt taşıma hattı ayrı ekipmanlardır.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Ürün hattı
- 1
Ürün girişi: Siklon, filtre veya bunker altından gelen ürün giriş ağzına akar.
- 2
Cepler dolar: Üst konumdaki rotor cepleri ürünle dolar.
- 3
Rotor dönüşü: Motor-redüktör rotoru döndürür; dolu cepler alt çıkışa taşınır.
- 4
Alt hatta aktarım: Ürün alttaki konveyör, helezon veya pnömatik hatta boşalır.
Hava tarafı
- A
Basınç farkı: Üst gövde ile alt hat arasında fan veya pnömatik hattan kaynaklanan fark bulunur.
- B
Sınırlı hava geçişi: Rotor-gövde boşluğu havanın ürünle birlikte geçişini sınırlar.
Basınçlı pnömatik taşıma hattına besleme yapılıyorsa, hat basıncı ile giriş tarafı arasındaki fark tasarımda ayrıca değerlendirilir.
02Uygulamalar
Hava Kilidi Uygulama Alanları
01
02Pulse Jet Filtre Altı
Filtre torbalarından silkelenen tozun hazneden boşaltılması. Hava kilidi filtre gövdesi ile alt hat arasındaki hava geçişini sınırlar.
Pulse Jet Filtreler
03Pnömatik Taşıma Hattına Besleme
Toz ve granül ürünün blower havasıyla çalışan pnömatik hatta verilmesi. Hat basıncı rotor seçiminde belirleyicidir.
Blower
04Bunker ve Hazne Altı Tahliye
Tozlu ürünün bunker veya hazne altından kapalı şekilde alt ekipmana verilmesi. Rotor devri, alt ekipmanın alabileceği akışa göre seçilir.
Bunker ve Hazneler
03Tasarım ve İmalat
Projeye Özel Hava Kilidi Tasarımı ve İmalatı
PRO MAKİNA hava kilitlerini ürün, istenen boşaltma kapasitesi, basınç farkı ve bağlantı ölçülerine göre projelendirir. Rotor geometrisi, cep hacmi, rotor-gövde boşluğu, devir ve tahrik birlikte seçilir.
- Cepli rotor ve kapalı gövde
- Motor-redüktör tahrik
- Hava geçişini sınırlayan dar boşluk
- Siklon, filtre ve bunker flanşlarına uyum
Proses Tasarım Verileri
- 01
Ürün
Ürün türü, tane boyutu, yığın yoğunluğu, aşındırıcılık ve yapışma eğilimi.
- 02
Kapasite ve Devir
İstenen boşaltma kapasitesi, cep hacmi ve rotor devri.
- 03
Basınç Farkı
Üst gövde ile alt hat arasındaki fark ve izin verilen hava kaçağı.
- 04
Rotor ve Gövde
Rotor geometrisi, kanat sayısı, boşluk ve malzeme seçimi.
- 05
Bağlantı ve Bakım
Giriş-çıkış flanşları, tahrik yerleşimi ve bakım erişimi.
Rotor ölçüsü, devir ve kapasite ürün ve basınç farkına göre belirlenir; sayfada genel değer verilmez.
04SSS
Hava Kilidi Hakkında Sık Sorulan Sorular
Hava kilidi ne işe yarar?
Siklon, filtre veya bunker altındaki ürünü alt hatta boşaltırken iki bölge arasındaki hava geçişini sınırlandırır.
Hava kilidi nasıl çalışır?
Gövde içinde dönen rotorun cepleri üstte ürünle dolar, rotor döndükçe alta gelir ve ürünü boşaltır. Rotor ile gövde arasındaki dar boşluk hava geçişini sınırlar.
Hava kilidi dozaj makinesi midir?
Hayır. Rotor devri boşaltılan hacmi etkiler, ancak ürün tartılmaz ve cep doluluğu ürünün akışına bağlıdır. Hassas gravimetrik besleme için tartımlı dozaj sistemi kullanılır.
Siklon altında neden hava kilidi kullanılır?
Siklon çıkışından hava girerse ayırma verimi düşer ve toz tekrar havaya karışır. Hava kilidi bu hava girişini sınırlarken ayrılan tozu dışarı alır.
Teklif için hangi bilgiler gereklidir?
Ürün türü ve yığın yoğunluğu, tane boyutu, boşaltma kapasitesi, basınç farkı, sıcaklık, bağlantı flanşları ve bağlanacağı ekipman temel verilerdir.
