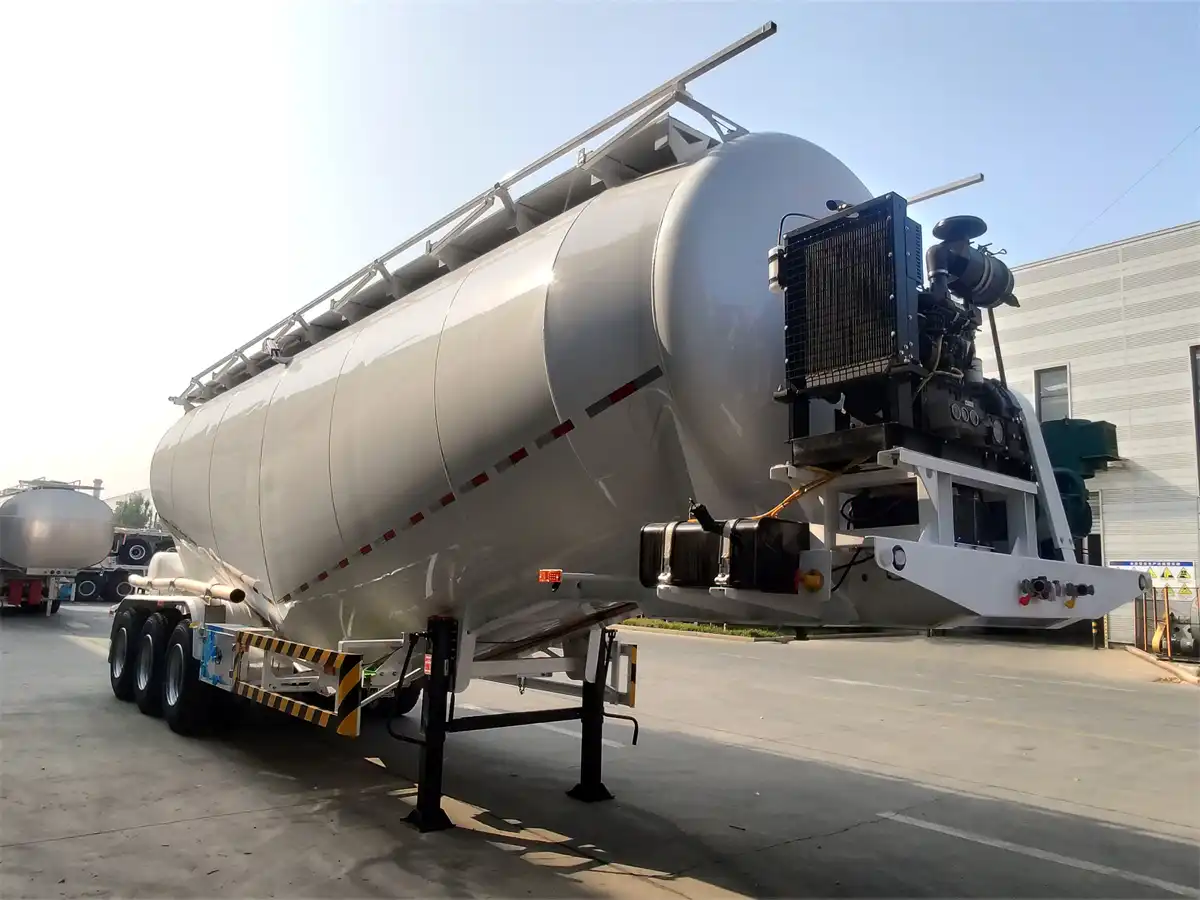

01Silo Altı Silobas Dolumu

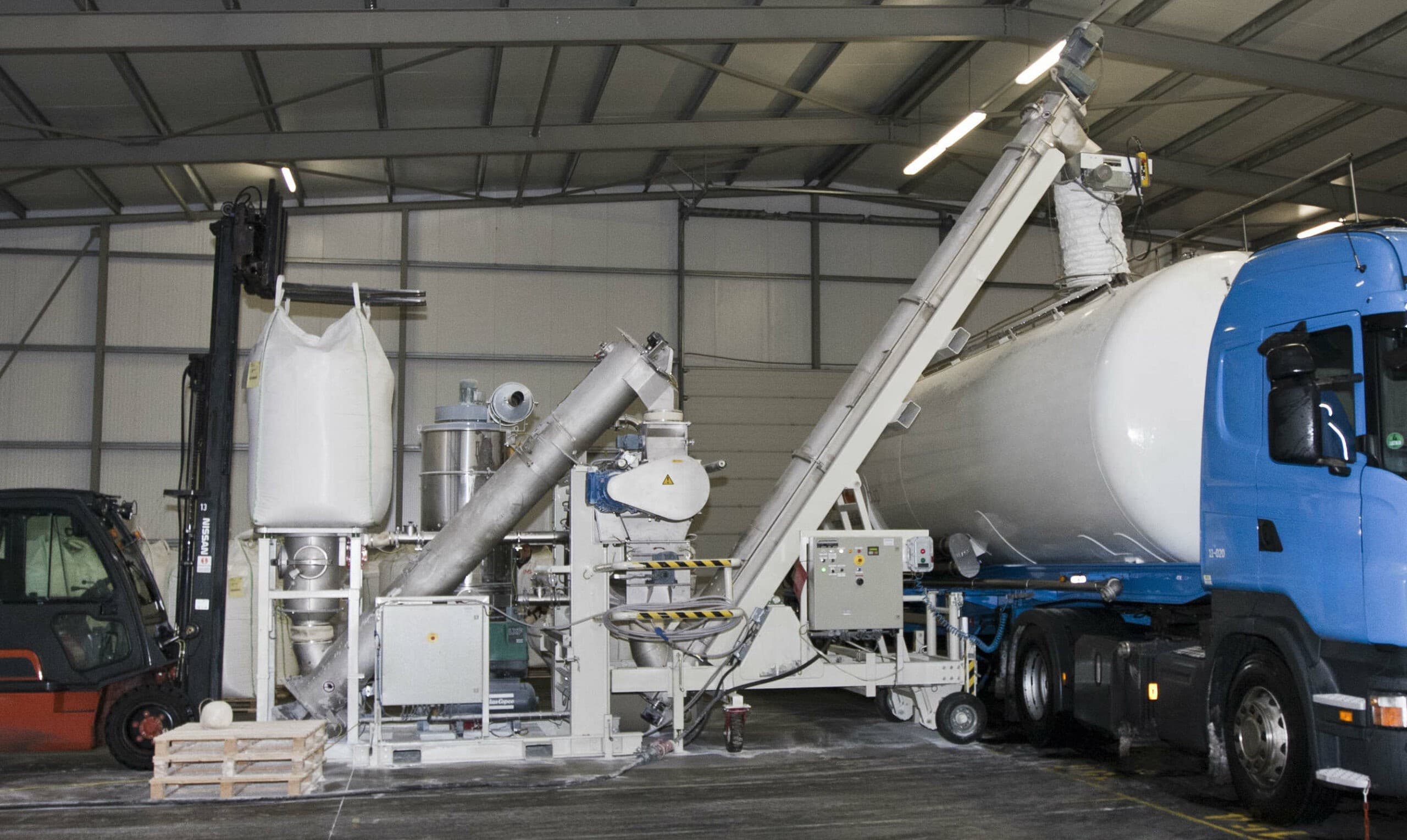

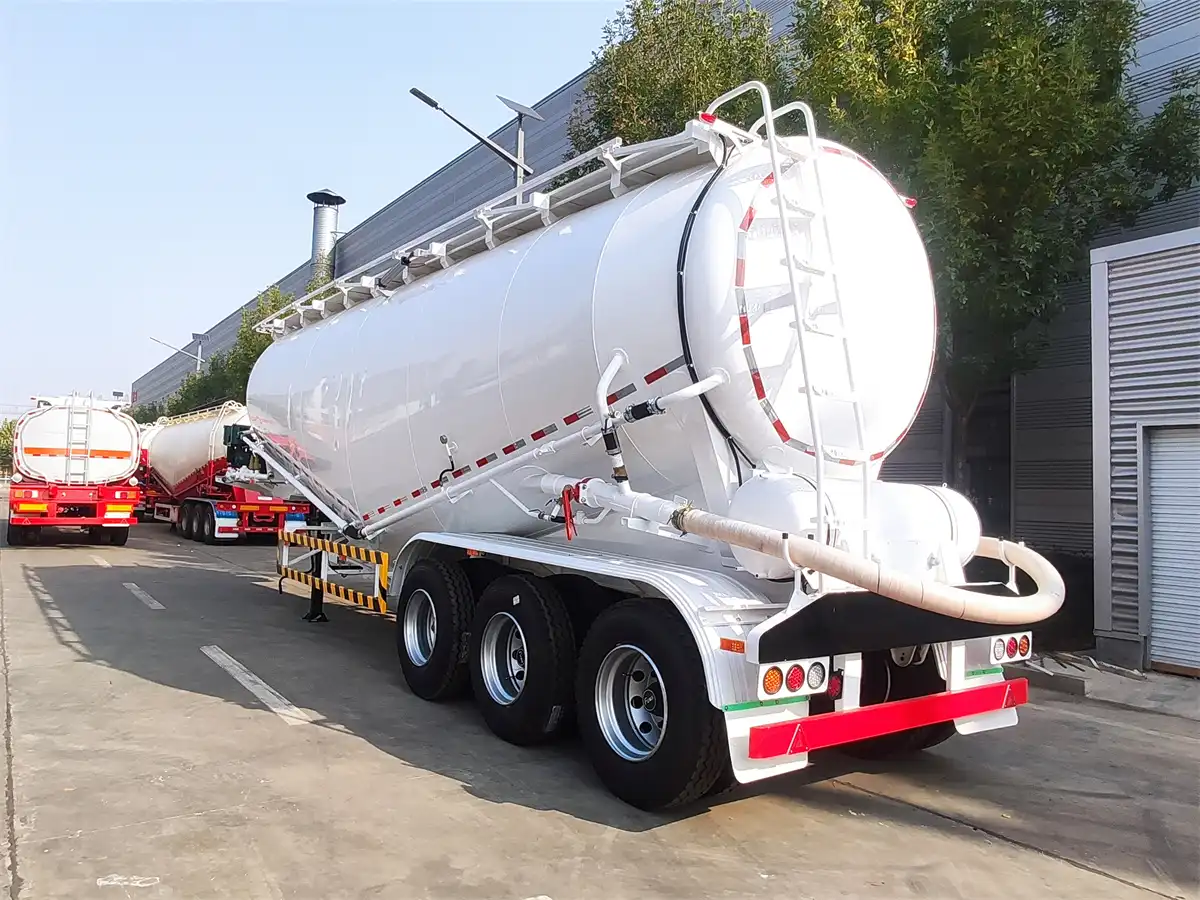

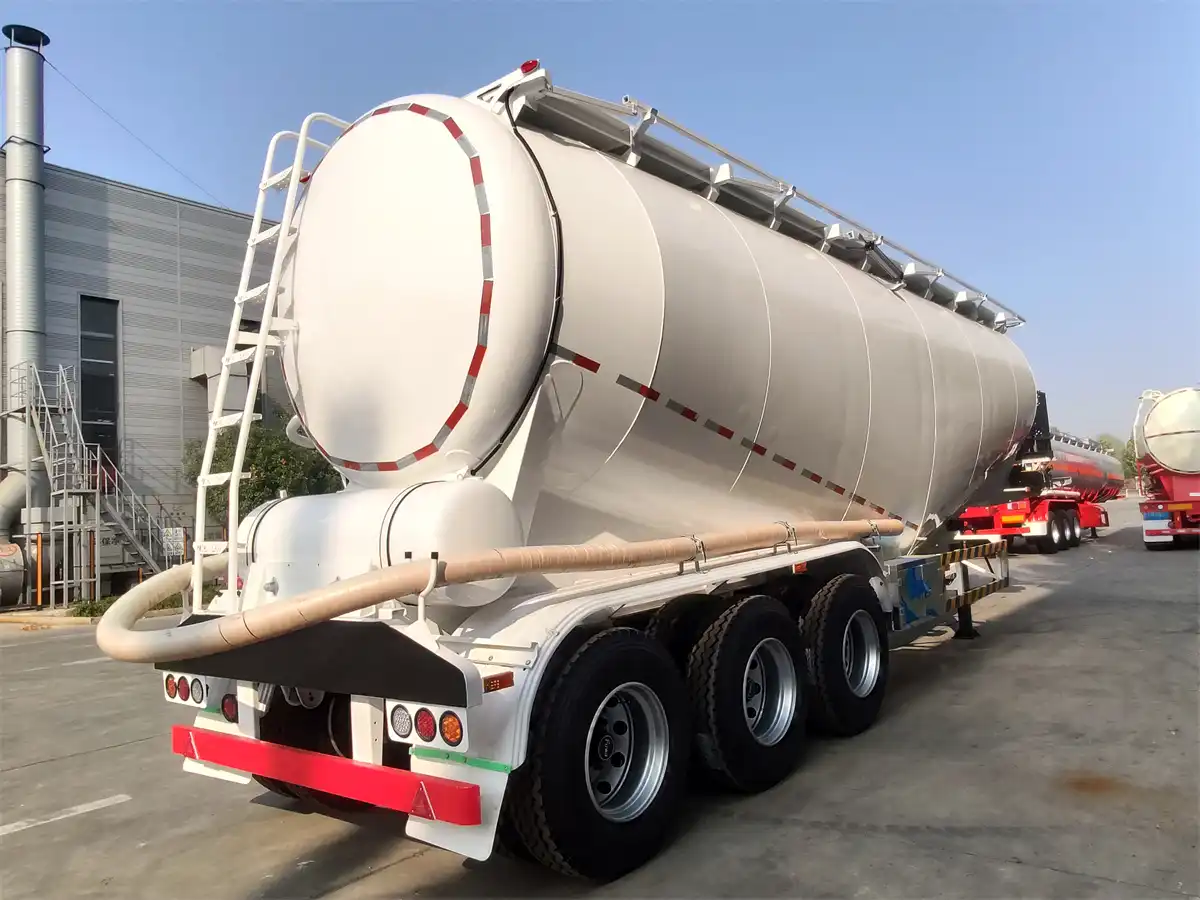

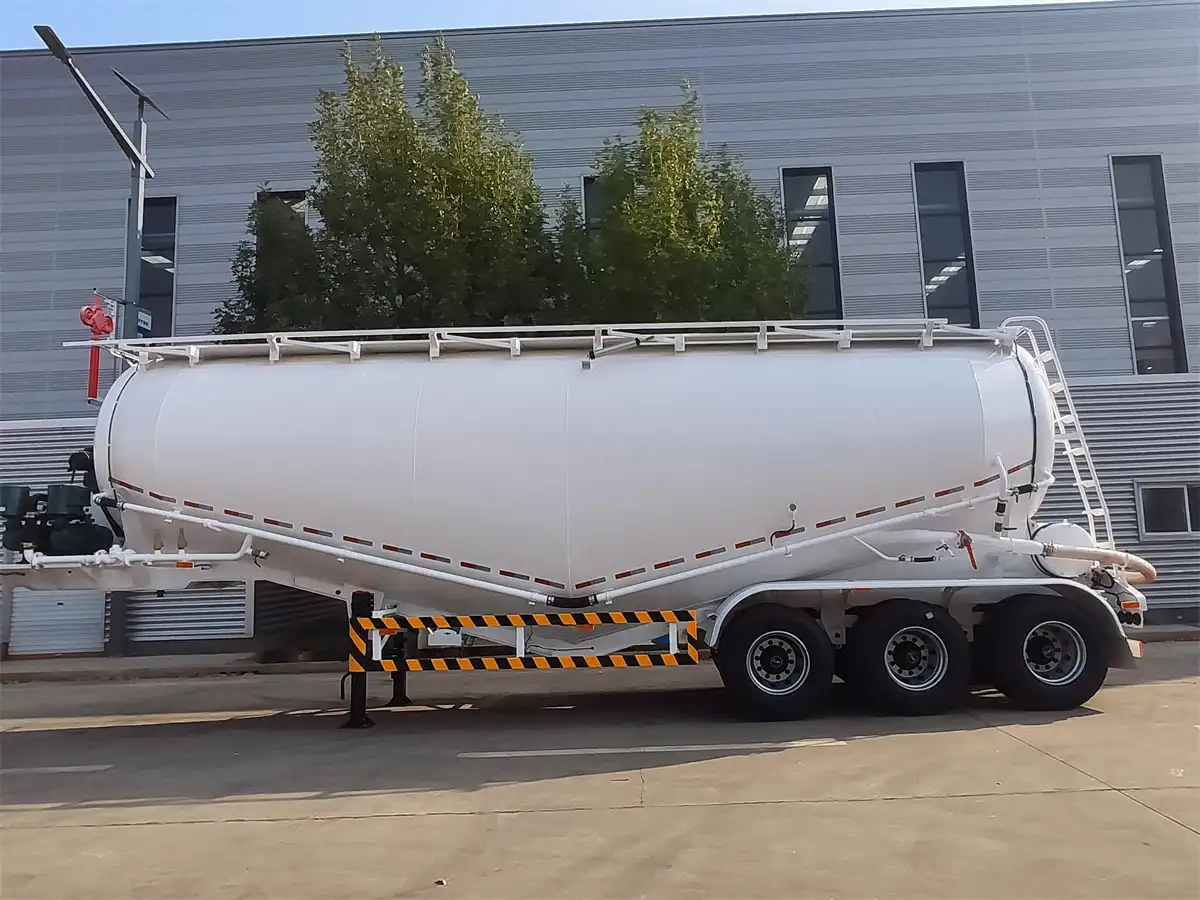

Toz ürünlerin silo altından kapalı silobas tankere yüklenmesi. Körük ağzı tanker dolum kapağına oturur; yer değiştiren hava emişle alınır.
Silo SistemleriYükleme Körüğü – Silobas, Kamyon ve Açık Kasaya Tozsuz Dökme Ürün Yükleme
PRO MAKİNA · Yükleme Körüğü
- Görev
- Dökme ürünün araca tozsuz yüklenmesi
- Hareket
- Teleskopik indirme ve kaldırma
- Toz kontrolü
- Körük üzerinde emiş bağlantısı
- Dolum sonu
- Çıkış ağzında seviye algılama
Genel Bakış
Silo veya Bunkerden Araca Kontrollü Yükleme

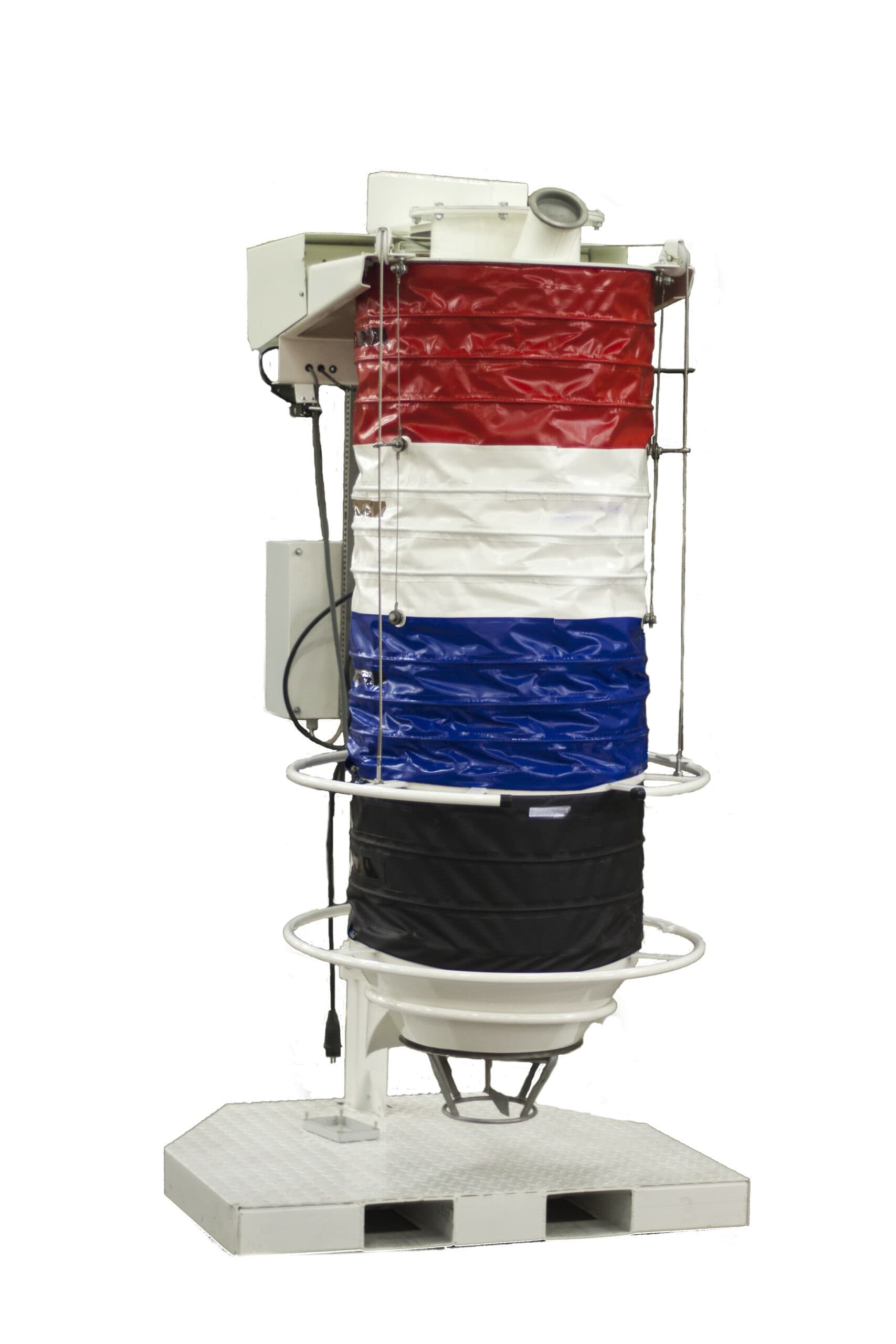

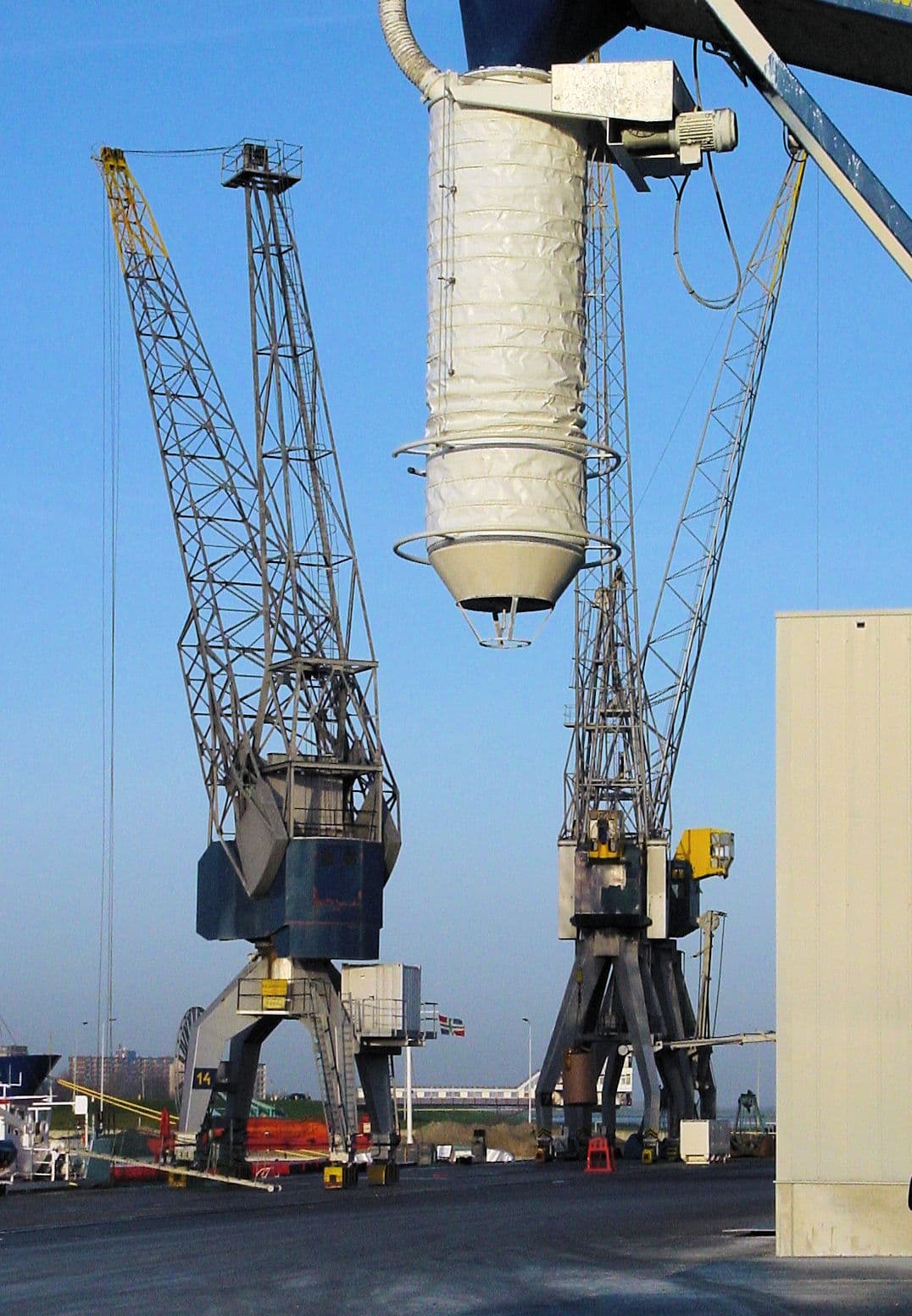

Yükleme körüğü, silo, bunker veya konveyör çıkışındaki dökme ürünü silobas, kamyon ya da açık kasaya düşey olarak indiren teleskopik yükleme ekipmanıdır. Ürünü yatay taşımaz; üst ekipmandan aldığı akışı araç ağzına kadar kapalı bir hat içinde götürür.
Körük, motorlu kaldırma ünitesiyle araç dolum ağzına veya ürün yüzeyine kadar indirilir. Ürün içteki konik hattan akarken dış körük akışı çevreden ayırır. Dolum sırasında araçtan çıkan tozlu hava, körük üzerindeki emiş bağlantısından toz toplama sistemine alınır.

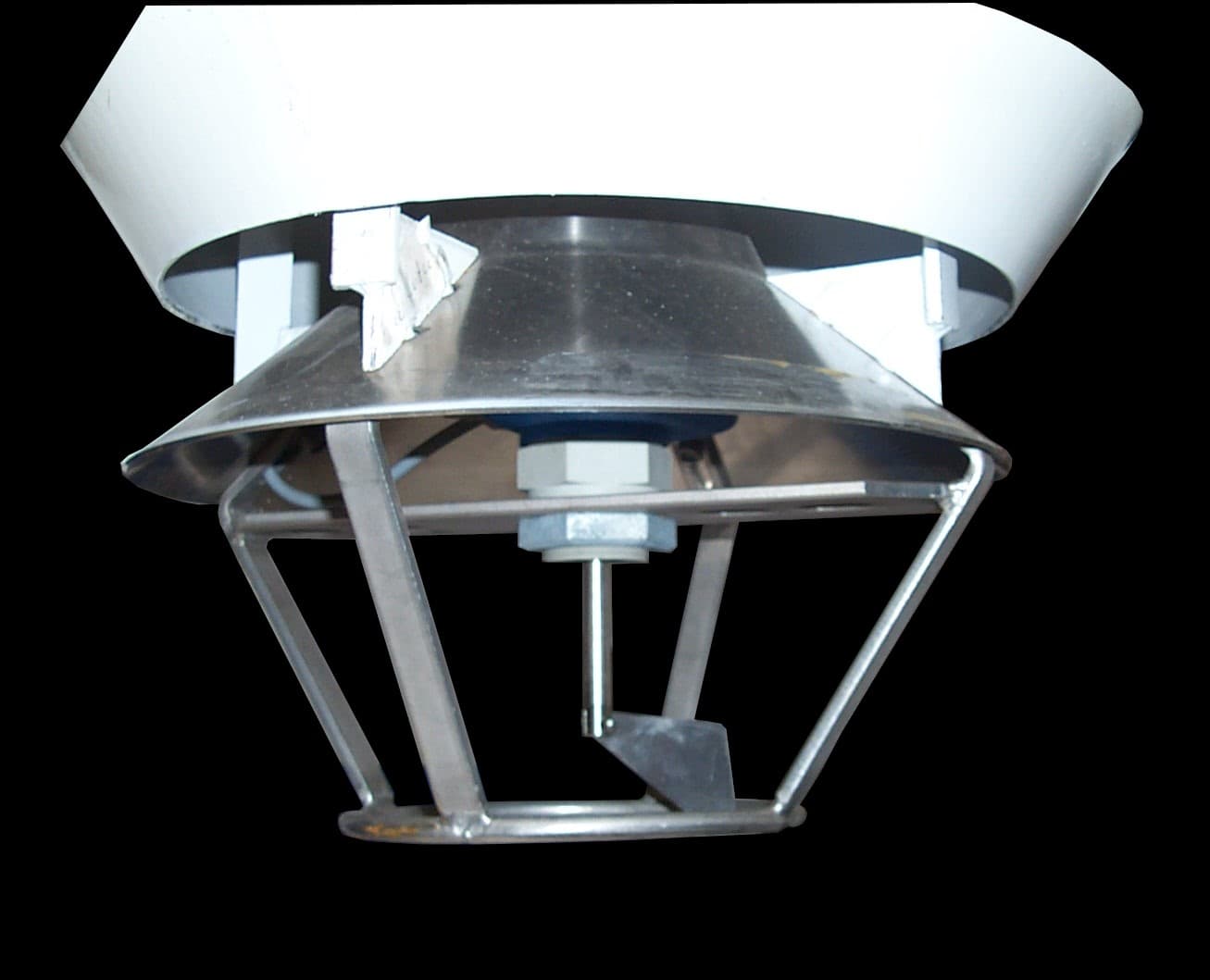

Çıkış ağzındaki seviye algılayıcı ürünün ağza ulaştığını bildirir; üst ekipmandaki besleme durdurulur ve körük yükseltilir. Böylece ürün dökülmesi ve toz yayılımı azaltılır.
01Proses Akışı
Yükleme Körüğü Proses Akışı
Şema, ürünün üst besleme noktasından körüğe geldiği, körüğün araç ağzına indirildiği, kontrollü yüklemenin yapıldığı ve dolum sonunda körüğün yükseltildiği akışı gösterir. Silo, bunker ve toz filtresi ayrı ekipmanlardır.
Şemayı yatay kaydırarak inceleyebilirsiniz.
Ürün hattı
- 1
Üst besleme: Ürün silo, bunker veya konveyör çıkışından körüğün giriş flanşına gelir.
- 2
Körüğün indirilmesi: Kaldırma ünitesi körüğü araç dolum ağzına veya ürün yüzeyine kadar indirir.
- 3
Kontrollü yükleme: Ürün içteki konik hattan akar; dış körük akışı çevreden ayırır.
- 4
Dolum sonu: Seviye algılayıcı ürünün ağza ulaştığını bildirir; besleme durur ve körük yükselir.
Toz emişi
- A
Yer değiştiren hava: Araçtan çıkan tozlu hava körük üzerindeki bağlantıdan toz toplama sistemine emilir.
Körük stroku, üst bağlantı kotu ile araç dolum ağzı kotu arasındaki farka göre belirlenir.
02Uygulamalar
Yükleme Körüğü Uygulama Alanları
01
02Gübre Yükleme
Granül gübrenin depolama veya ürün bunkerinden kamyona yüklenmesi. Tozlanma ve tane kırılması düşüş yüksekliğinin kısaltılmasıyla azaltılır.
Gübre ve Granülasyon Tesisleri
03Mineral ve Tozlu Ürün Yükleme
Kireç, kum, çimento benzeri toz ve mineral ürünlerin araca yüklenmesi. Tozlanma eğilimi yüksek ürünlerde emiş bağlantısı tasarımın parçasıdır.
Madencilik ve Mineral İşleme

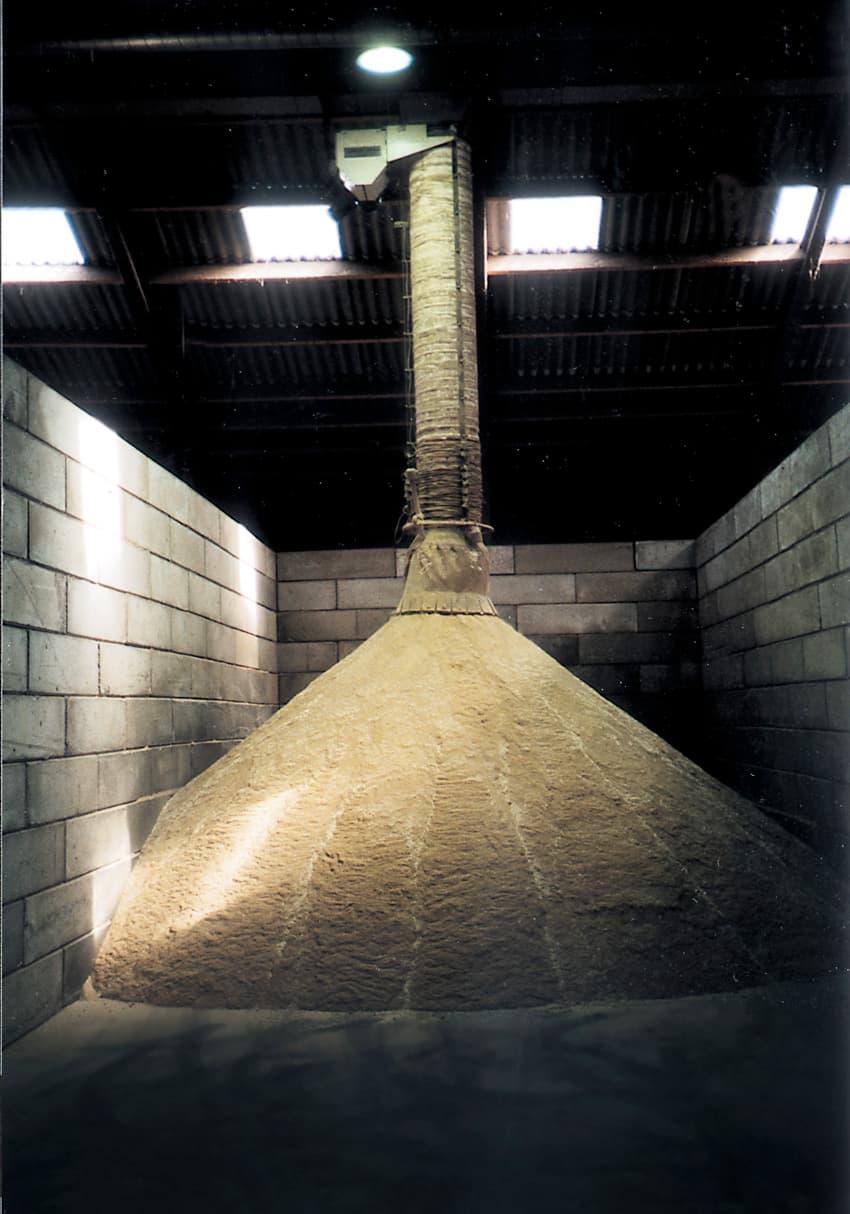

04Açık Kasa ve Yığın Yükleme

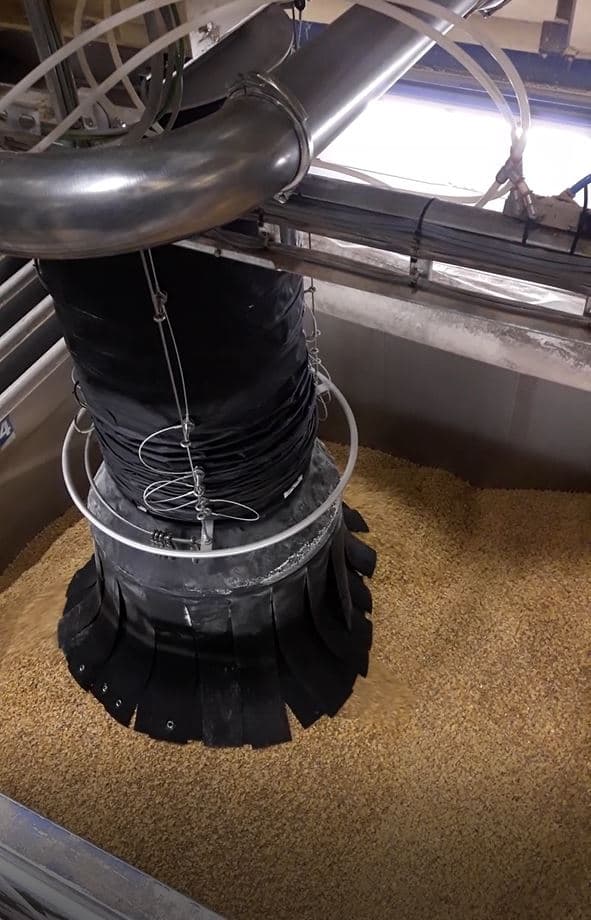

Kapalı dolum ağzı olmayan açık kasa araçlara veya yığına kontrollü boşaltma. Körük ucu ürün yüzeyine yakın tutularak toz yayılımı sınırlanır.
Toz Toplama Sistemleri
03Tasarım ve İmalat
Projeye Özel Yükleme Körüğü Tasarımı ve İmalatı
PRO MAKİNA yükleme körüklerini yüklenecek ürün, araç tipi, üst bağlantı ile araç ağzı arasındaki kot farkı ve toz kontrolü ihtiyacına göre projelendirir. Körük yapısı, iç akış hattı, kaldırma ünitesi, çıkış ağzı ve sensörler birlikte seçilir.
- Dış körük ve iç konik akış hattı

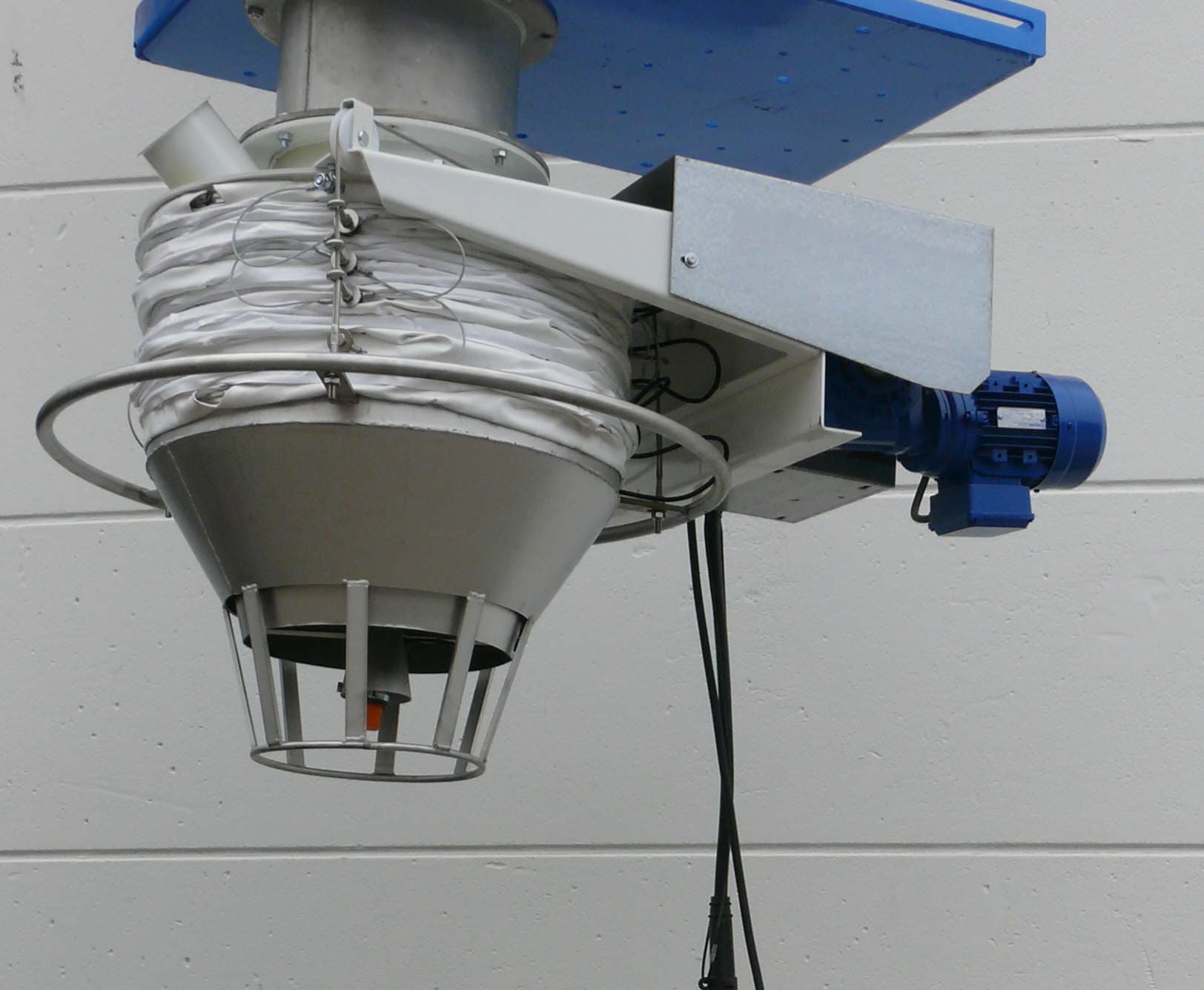

- Motorlu kaldırma ve konumlandırma

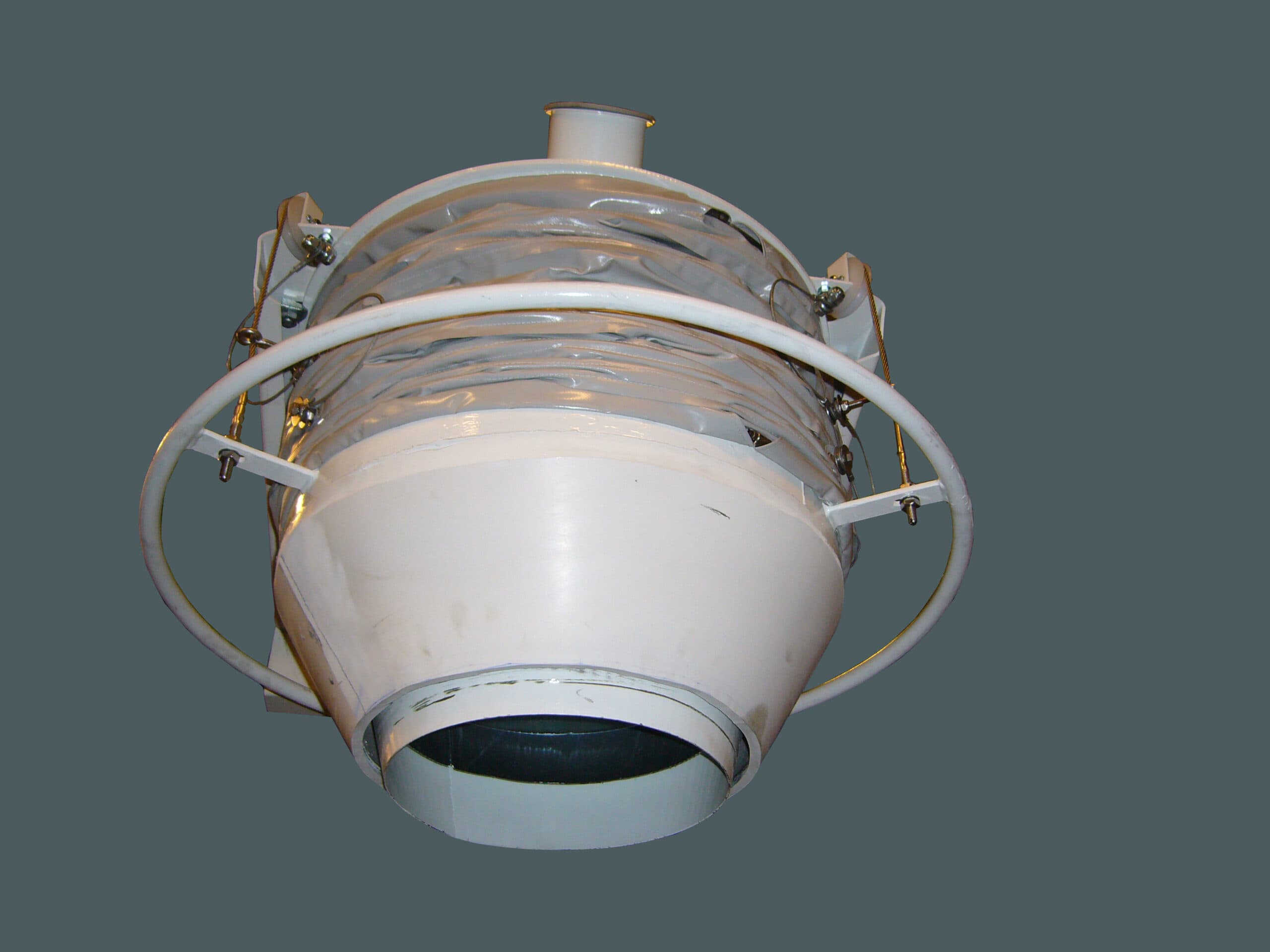

- Seviye algılayıcılı çıkış ağzı
- Toz emiş bağlantısı
Proses Tasarım Verileri
- 01
Ürün
Ürün türü, tane boyutu, yığın yoğunluğu ve tozlanma eğilimi.
- 02
Araç ve Dolum Ağzı
Silobas, kamyon veya açık kasa; dolum ağzının ölçüsü ve konumu.
- 03
Kot ve Strok
Üst bağlantı kotu, araç ağzı kotu ve gerekli körük hareketi.
- 04
Yükleme Debisi
Üst ekipmanın verdiği ürün debisi ve buna uygun akış kesiti.
- 05
Toz ve Kontrol
Emiş bağlantısı, mevcut filtre, lokal kumanda ve otomasyon sinyalleri.
Körük stroku, çapı ve yükleme debisi ürün ve saha verisine göre belirlenir; sayfada genel değer verilmez.
04Galeri

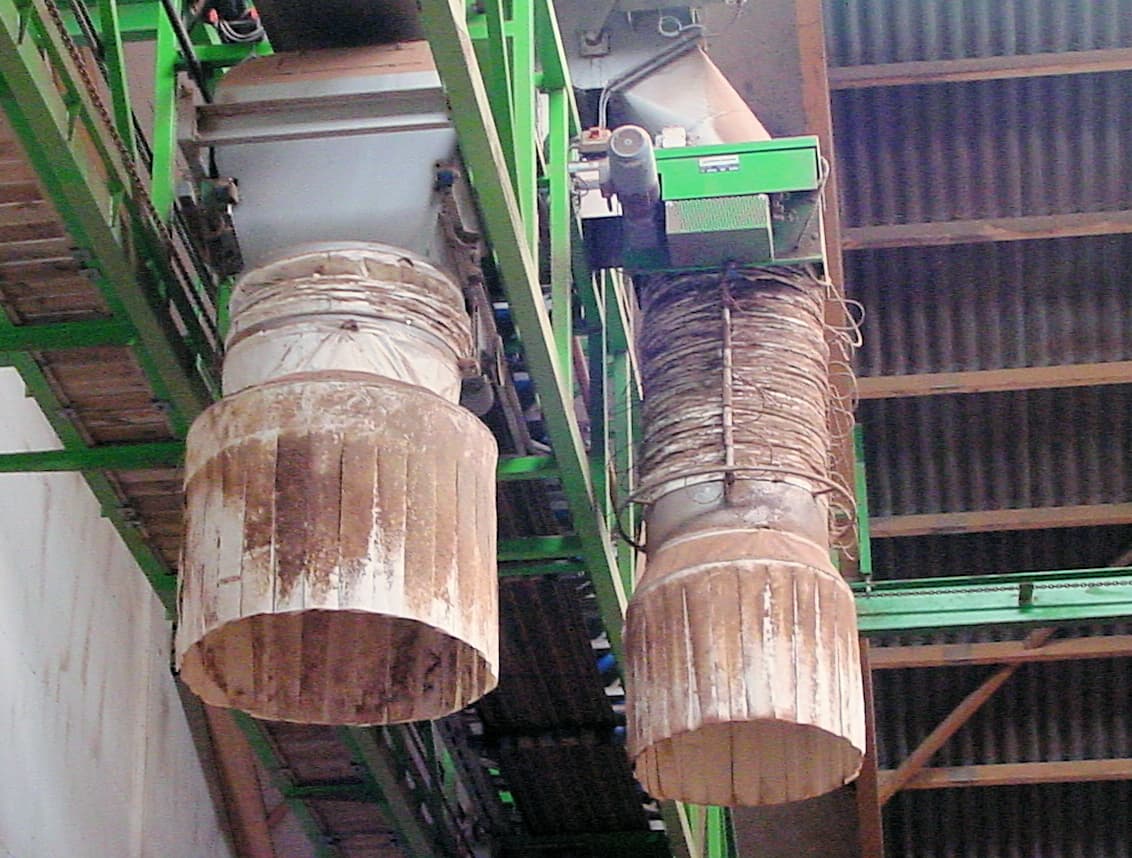

Yükleme Körüğü Fotoğraf Galerisi
05SSS
Yükleme Körüğü Hakkında Sık Sorulan Sorular
Yükleme körüğü ne işe yarar?
Silo, bunker veya konveyör çıkışındaki dökme ürünü silobas, kamyon veya açık kasaya kapalı bir hat içinde indirir; dökülmeyi ve toz yayılımını azaltır.
Körük nasıl iner ve kalkar?

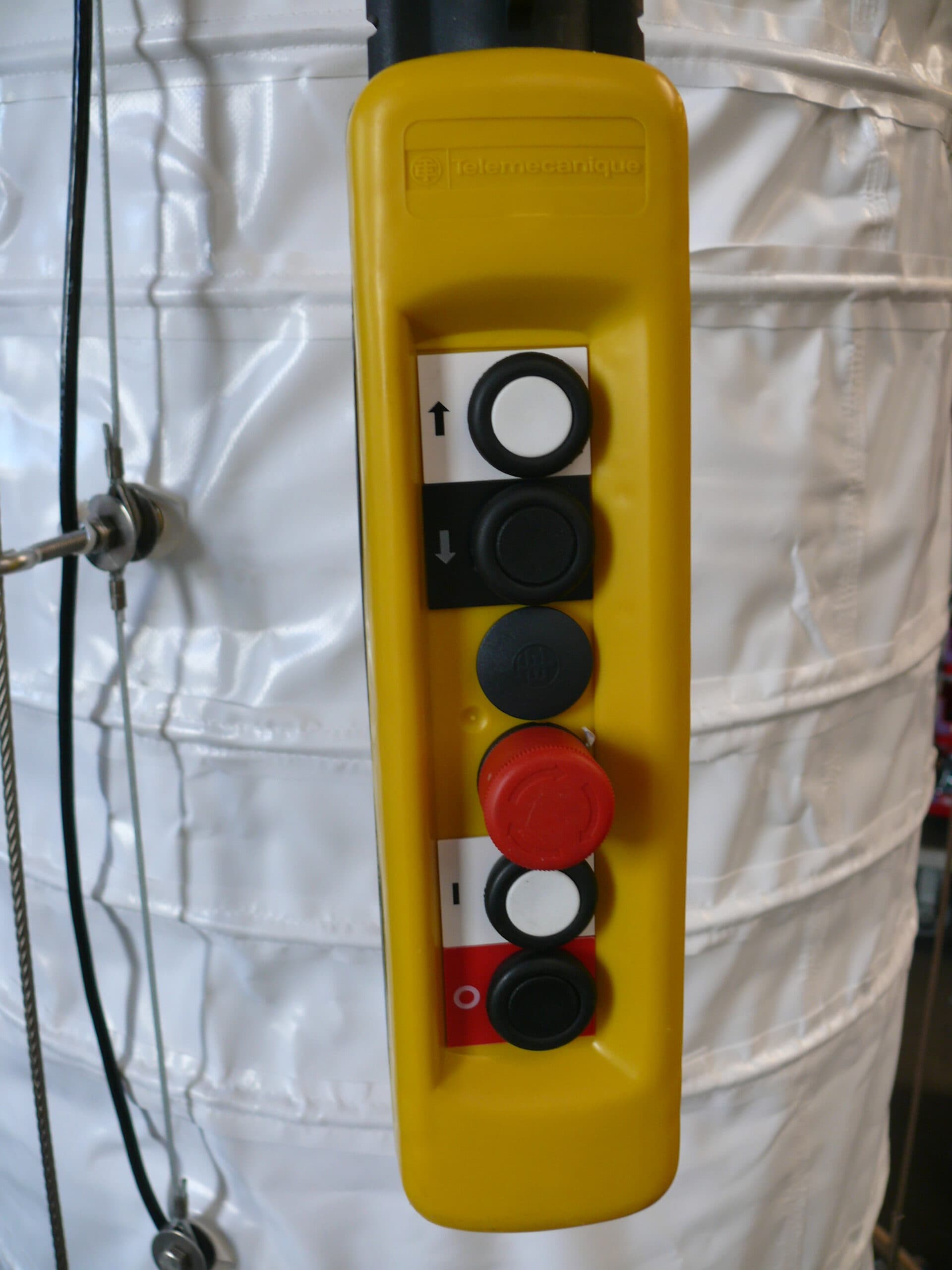

Körük, motorlu kaldırma ünitesiyle araç ağzına veya ürün yüzeyine kadar indirilir ve dolum bitince yükseltilir. Kumanda lokal el ünitesinden veya otomasyondan yapılabilir.
Toz nasıl kontrol edilir?
Dolum sırasında araçtan çıkan tozlu hava, körük üzerindeki emiş bağlantısından toz toplama sistemine alınır. Emiş bağlantısı mevcut bir filtreye veya projeye eklenen filtreye bağlanabilir.
Yükleme körüğü ürünü tartar mı?
Hayır. Körük ürünü araca indirir; akışı üst ekipman başlatıp keser. Yüklenen miktar gerekiyorsa kantar veya ayrı bir tartım sistemiyle belirlenir.
Teklif için hangi bilgiler gereklidir?
Ürün türü ve yığın yoğunluğu, tane boyutu, araç tipi, üst bağlantı ve araç ağzı kotları, yükleme debisi ve toz emişi ihtiyacı temel verilerdir.
